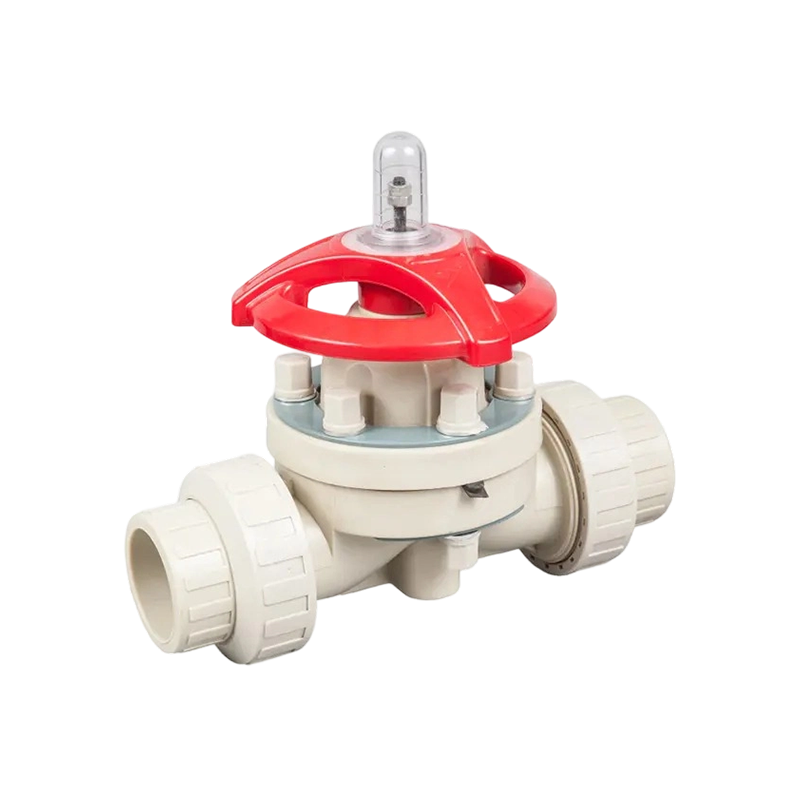

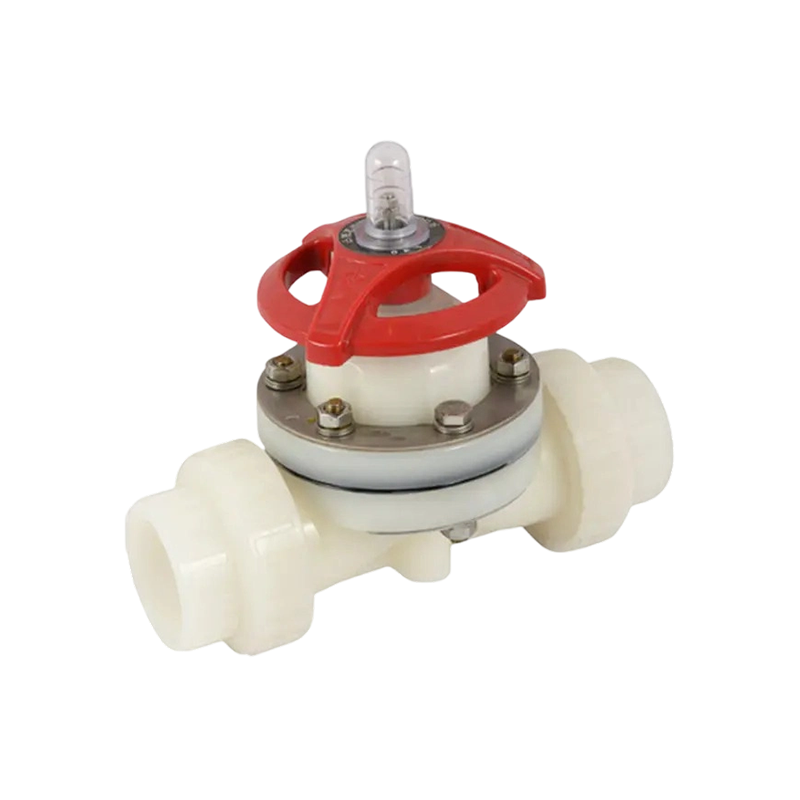

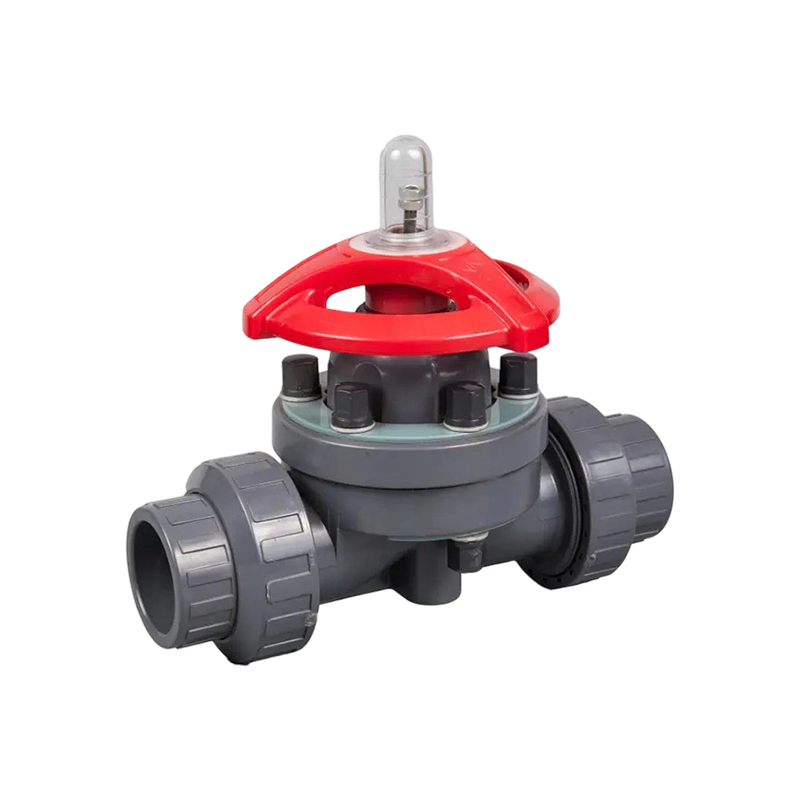

Supapele cu diafragmă cu unire adevărată au aceeași performanță de etanșare ca supapele cu diafragmă cu flanșă standard, în timp ce adaugă o racordare detașabilă la ambele capete ale corpului supapei, permițând supapei să fie scoase din conductă pentru inspecție, curățare sau înlocuire fără a deranja sistemul de conducte din jur.
Caracteristici cheie:
• Performanța de etanșare se potrivește cu cea a supapelor cu diafragmă cu flanșă, susținute de același design de diafragmă și scaun utilizat pe întreaga linie de supape cu diafragmă.
• Capacitatea mare de debit prin corpul supapei susține liniile de proces unde este importantă reducerea la minimum a căderii de presiune.
• Piulițele de unire la ambele capete permit deconectarea rapidă de la conductă, simplificând întreținerea, înlocuirea supapelor și reconfigurarea sistemului fără tăierea sau re-sudarea țevii.
• Designul compact al caroseriei reduce lungimea totală de instalare în comparație cu alternativele cu flanșă, util în amenajările de derapaj și echipamente cu spațiu limitat.
Experiența pe teren în multe instalații arată că conexiunile tip unire sunt cele mai potrivite pentru linii de dimensiuni mai mici. Erorile de instalare în conductele din fabrică pot exercita o solicitare neuniformă asupra piulițelor de îmbinare, ducând la scurgeri sau deteriorarea piuliței în timp. Din acest motiv, acest stil de supapă este recomandat pentru dimensiuni de până la DN50, cu supape cu membrană cu flanșă recomandate pentru diametre nominale mai mari, unde solicitarea de conectare și încărcarea mecanică sunt mai mari.
Aplicațiile tipice includ patinele echipamentelor, punctele de prelevare, liniile de proces de laborator și pilot și instalațiile în care supapele trebuie îndepărtate periodic pentru curățare sau inspecție. Amprenta sa compactă și designul detașabil îl fac o alegere practică pentru constructorii de echipamente OEM și pentru fabricanții de patioane de proces care lucrează în spațiu redus și constrângeri bugetare, oferind în același timp aceeași rezistență la coroziune și control precis al debitului găsite în întreaga gamă de supape cu diafragmă.
