Cum funcționează o supapă fluture manuală în sistemele de conducte industriale?

A Supapă fluture manuală este utilizat pe scară largă în sistemele de conducte industriale unde sunt necesare închidere rapidă, dimensiuni compacte și control manual practic. Elementul său principal de control al fluxului este un disc circular montat pe un arbore rotativ. Prin rotirea unui mâner sau a unei roți de mână, operatorul schimbă unghiul discului și controlează trecerea fluidului prin conductă.

În comparație cu multe supape cu mișcare liniară, o supapă manuală tip fluture necesită mai puțin spațiu de instalare și are o dimensiune față în față relativ scurtă. Aceste caracteristici sunt deosebit de utile în conductele de apă cu diametru mare, produse chimice, irigații și procese. Supapa poate fi utilizată pentru izolare și, în condiții adecvate de funcționare, pentru reglarea moderată a debitului.

Compatibilitatea materialelor devine deosebit de importantă atunci când supapa poartă substanțe chimice corozive. Ningbo Baodi Plastic Valve Co., Ltd. își are originile din 1979 și este una dintre primele întreprinderi din China care a proiectat și fabricat supape industriale din plastic. Implicarea sa îndelungată în producția de supape termoplastice oferă experiență practică în potrivirea corpurilor de supape, discurilor, scaunelor și materialelor pentru conducte la medii industriale solicitante.

Ce este o supapă manuală cu fluture?

O supapă manuală cu fluture este o supapă rotativă cu un sfert de tură care utilizează un disc pentru a deschide, restricționa sau închide un pasaj de curgere. Discul este poziționat în interiorul corpului supapei și conectat la un mecanism de operare extern printr-un arbore.

Când discul este rotit astfel încât suprafața sa plană să fie aproape paralelă cu direcția de curgere, supapa este deschisă. Când discul este rotit cu aproximativ 90 de grade și devine perpendicular pe conductă, supapa este închisă.

Spre deosebire de o supapă cu bilă, discul unei supape manuale fluture rămâne în interiorul pasajului de curgere chiar și atunci când supapa este complet deschisă. Acest lucru creează un anumit nivel de rezistență la curgere, dar permite, de asemenea, corpului supapei să rămână compact și ușor.

O supapă manuală cu fluture folosește în mod normal un mâner de pârghie sau un operator cu angrenaj melcat. Dimensiunile mai mici folosesc de obicei un mâner cu o placă de blocare, în timp ce dimensiunile mai mari folosesc, în general, o roată de mână și o cutie de viteze pentru a reduce forța necesară pentru rotirea discului.

Dezvoltarea continuă a conductelor industriale din plastic a extins utilizarea supapelor fluture termoplastice în aplicații cu fluide corozive. Ningbo Baodi Plastic Valve Co., Ltd. a început să producă supape din plastic într-o etapă incipientă a dezvoltării supapelor termoplastice industriale în China. Acest context a permis companiei să-și extindă gama de produse, de la supape de închidere individuale până la sisteme industriale complete de conducte din plastic.

Cum funcționează o supapă manuală cu fluture?

Mișcarea discului un sfert de tură

Funcționarea de bază a a Supapă fluture manuală este controlată de rotația discului intern. Mânerul, roata de mână sau cutia de viteze transferă cuplul prin arborele supapei către disc.

În timpul deschiderii, discul se îndepărtează de poziția închis și expune treptat mai mult din secțiunea transversală a țevii. În timpul închiderii, discul se rotește spre scaunul supapei până când marginea sa exterioară formează o etanșare în jurul circumferinței interioare a corpului supapei.

Poziție deschisă: Mânerul este în mod normal paralel cu țeava, iar discul este aliniat cu direcția de curgere.

Poziție închisă: Mânerul este în mod normal perpendicular pe țeavă, iar discul blochează trecerea curgerii.

Poziție parțial deschisă: Mânerul rămâne între pozițiile deschis și închis, permițând discului să restrângă o parte din zona de curgere.

Pozitie actionata cu angrenaje: O cutie de viteze include în mod normal un indicator mecanic care arată poziția aproximativă a discului.

Într-o supapă manuală cu fluture fabricată corespunzător, discul, arborele și scaunul trebuie să rămână corect aliniate pe toată durata mișcării de funcționare. Ningbo Baodi Plastic Valve Co., Ltd. a acumulat mai mult de 40 de ani de experiență în fabricarea supapelor din plastic industrial, ceea ce este semnificativ deoarece consistența dimensională afectează direct performanța de etanșare și cuplul de operare.

Cum controlează discul fluxul

Pe măsură ce unghiul discului se modifică, se modifică și aria de curgere efectivă din interiorul conductei. La unghiuri mici de deschidere, discul blochează o mare parte a țevii și creează un flux concentrat de mare viteză în jurul marginilor sale. Pe măsură ce discul se apropie de poziția complet deschisă, trecerea disponibilă crește și rezistența scade.

Relația dintre unghiul discului și debitul real nu este complet liniară. O mică modificare a unghiului discului poate produce o schimbare semnificativă a debitului într-un interval de funcționare, în timp ce o modificare similară în apropierea poziției complet deschise poate avea un efect mai mic.

Aceasta înseamnă că o supapă manuală fluture poate fi utilizată pentru reglarea generală a debitului, dar performanța sa depinde de presiunea conductei, diametrul conductei, viteza fluidului, geometria discului și condițiile din aval.

Principiul de etanșare

Într-o supapă manuală fluture cu locaș moale, marginea exterioară a discului comprimă un scaun elastomeric sau polimer când supapa ajunge în poziția închisă. Compresia trebuie să fie suficientă pentru a controla scurgerea fără a crea un cuplu de operare excesiv.

Pentru servicii chimice, compatibilitatea scaunului supapei este critică. Un scaun care se umflă, se întărește sau își pierde elasticitatea după contactul cu mediul de proces poate afecta atât performanța de oprire, cât și mișcarea discului. Ningbo Baodi Plastic Valve Co., Ltd. își aplică experiența în supape industriale termoplastice și sisteme de conducte atunci când selectează materiale pentru aplicații corozive și sensibile chimic.

Componentele principale ale unei supape fluture manuale

Corpul supapei

Corpul supapei susține discul, scaunul, arborele și mecanismul de acționare. De asemenea, poziționează supapa între sau direct pe flanșele țevilor.

Structurile obișnuite ale caroseriei includ modele tip wafer, ureche și flanșe. Supapele fluture termoplastice pot folosi, de asemenea, structuri dezvoltate special pentru racordurile de conducte din plastic.

Corpul trebuie să reziste la presiunea internă, forța de strângere a flanșei, mișcarea țevii și expunerea la mediu. Pentru supapele termoplastice, compresia excesivă a flanșei sau greutatea nesuportată a conductei poate deforma corpul supapei și poate afecta mișcarea discului.

Ningbo Baodi Plastic Valve Co., Ltd. și-a extins linia de produse în 2006 pentru a include țevi și fitinguri din plastic industrial. Acest lucru permite ca dimensiunile corpului supapei și racordurile de conducte să fie considerate ca parte a unui sistem coordonat, mai degrabă decât ca componente neînrudite.

Disc

Discul controlează direct trecerea fluidului. Diametrul, grosimea, conturul și finisarea suprafeței influențează capacitatea de curgere, pierderea de presiune și cuplul de operare.

Materialele discului pot include metal, metal acoperit sau termoplastice industriale. În serviciul coroziv, discul trebuie să fie compatibil cu mediul, deoarece rămâne expus continuu la fluid.

Un disc subțire și raționalizat poate reduce pierderea de presiune, în timp ce un disc mai gros poate oferi o rezistență mecanică mai mare. Alegerea corectă depinde de diametrul nominal, presiunea nominală, viteza fluidului și condițiile mediului.

Arbore

Arborele transferă cuplul de la mâner sau cutie de viteze pe disc. Unele modele folosesc un arbore continuu care trece prin disc, în timp ce altele folosesc arbori superioare și inferioare separate.

Arborele trebuie să ofere rezistență mecanică și rezistență la coroziune adecvate. De asemenea, trebuie să rămână aliniat sub presiunea internă și sarcinile exterioare ale conductelor.

Scaun supapei

Scaunul supapei formează etanșarea primară de închidere în jurul discului. Poate fi înlocuibil, lipit, turnat sau reținut mecanic, în funcție de structura supapei.

Selectarea scaunului influențează compatibilitatea chimică, temperatura maximă de funcționare, cuplul de închidere, performanța de scurgere, frecvența de funcționare și durata de viață estimată.

Deoarece Ningbo Baodi Plastic Valve Co., Ltd. a servit utilizatorilor industriali din peste 60 de țări, aplicațiile sale pentru supape acoperă o gamă largă de condiții de apă, chimice și procese în care compatibilitatea scaunului trebuie evaluată cu atenție.

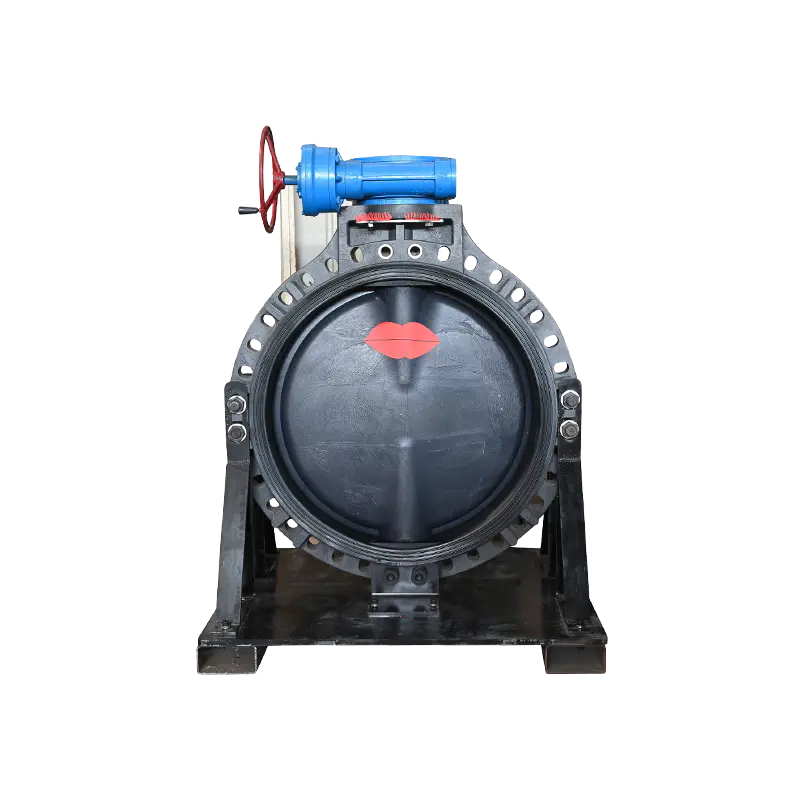

Mâner și cutie de viteze

Mânerele de pârghie sunt comune la mici Supapă fluture manuală dimensiuni. Mânerul se cuplează în mod normal cu o placă de blocare crestă care permite ținerea discului în diferite poziții de deschidere.

Cutiile de viteze sunt folosite atunci când discul necesită un cuplu mai mare. Un operator de angrenaj melcat permite, de asemenea, o mișcare mai lentă și mai controlată, ceea ce poate reduce șocul de presiune în conductele mari.

Bucșe și garnituri de tijă

Bucșele susțin arborele și reduc frecarea în timpul funcționării. Garniturile tijei împiedică scurgerea mediului de proces de-a lungul arborelui către mecanismul de operare extern.

Uzura, atacul chimic, temperatura excesivă sau instalarea incorectă pot deteriora aceste componente. Prin urmare, materialele lor ar trebui să fie compatibile cu mediul de proces și mediul înconjurător.

Stiluri comune ale corpului supapei fluture manuale

Supapă fluture manuală Wafer

O supapă manuală fluture napolitană este instalată între două flanșe de țeavă. Șuruburile lungi sau tijele filetate trec prin flanșe și strâng corpul supapei în poziție.

Designul waferului este compact și relativ ușor, făcându-l potrivit pentru instalații în care spațiul disponibil este limitat.

Principalele caracteristici: Lungime scurtă de instalare, greutate corporală redusă, instalare practică a flanșei, adecvare pentru serviciul general de închidere și dependență de ambele flanșe de țeavă pentru suport mecanic.

Supapele wafer sunt utilizate pe scară largă în tratarea apei și conductele industriale generale. Modelele de napolitane termoplastice sunt, de asemenea, potrivite pentru multe aplicații corozive atunci când materialele corpului, discului și scaunului sunt compatibile cu mediul de proces.

Supapă fluture manuală

O supapă manuală fluture cu ureche are inserții filetate sau urechi poziționați în jurul corpului supapei. Fiecare flanșă de țeavă este prinsă independent de o parte a supapei.

Această structură poate permite ca o parte a sistemului de conducte să fie îndepărtată în timp ce supapa rămâne conectată la cealaltă parte. Cu toate acestea, nu orice supapă cu ureche este potrivită pentru serviciul fără presiune completă. Presiunea admisibilă în această condiție trebuie confirmată pentru proiectul specific.

Supapă fluture manuală cu flanșă

O supapă manuală fluture cu flanșă are conexiuni cu flanșă integrate la ambele capete. Oferă o conexiune stabilă pentru conducte industriale de diametru mare sau solicitante.

Structura cu flanșă necesită, în mod normal, mai mult spațiu de instalare și are o greutate mai mare decât modelele de napolitană sau urechi. Rigiditatea conexiunii sale poate fi utilă acolo unde se așteaptă mișcarea conductei sau sarcini mecanice mai mari.

Ningbo Baodi Plastic Valve Co., Ltd. produce o gamă largă de supape termoplastice și componente de conducte. Această acoperire a produsului este utilă atunci când dimensiunile flanșei, materialele și valorile de presiune trebuie să rămână consecvente în întregul sistem de conducte chimice.

Comparație manuală a stilului corpului supapei fluture

Modele de supape fluture manuale concentrice și excentrice

Supapă manuală concentrică fluture

Într-un design concentric, linia centrală a arborelui, centrul discului și centrul corpului supapei sunt în general aliniate.

Discul rămâne în contact cu scaunul elastic în timpul unei mari perioade de rotație. Această structură simplă este utilizată în mod obișnuit în tratarea apei, irigații și aplicații chimice la presiune moderată.

Principalele avantaje: Construcție simplă, dimensiuni compacte, etanșare fiabilă a scaunului moale, întreținere practică și adecvare pentru controlul conductelor de diametru mare.

Principala limitare este frecarea dintre disc și scaun. Operarea repetată poate uza treptat scaunul, în special atunci când mediul conține particule în suspensie.

Robinet manual cu un singur excentric

Un design cu un singur excentric poziționează arborele ușor departe de centrul de etanșare. Acest decalaj poate reduce contactul dintre o parte a discului și scaun în timpul rotației.

Designul este mai puțin obișnuit decât structurile concentrice și dublu-excentrice, dar poate fi utilizat acolo unde este necesară o frecare redusă a scaunului.

Supapă manuală cu fluture dublu excentric

O supapă manuală cu fluture dublu excentrică utilizează două decalaje. Arborele este deplasat atât de la linia centrală a țevii, cât și de la centrul de etanșare a discului.

Pe măsură ce supapa începe să se deschidă, discul se îndepărtează de scaun mai repede decât într-o structură concentrică. Acest lucru reduce frecarea și poate îmbunătăți durata de viață.

Aplicații tipice: Cicluri de funcționare mai mari, dimensiuni mai mari ale supapelor, presiune diferențială crescută și sisteme în care este necesar un cuplu de operare mai mic.

Supapă fluture manuală triplu-excentrică

Un design triplu excentric adaugă o geometrie de etanșare unghiulară celor două decalaje ale arborelui. Suprafețele de etanșare fac un contact semnificativ mai ales în apropierea poziției finale închise.

Această structură este asociată în mod obișnuit cu sistemele cu scaune metalice destinate temperaturilor ridicate și serviciilor industriale solicitante.

Pentru multe conducte chimice termoplastice, modelele concentrice cu scaune moi rămân comune, deoarece combină rezistența la coroziune cu performanța practică de etanșare. Ningbo Baodi Plastic Valve Co., Ltd. și-a construit fundalul de producție în jurul structurilor de supape din plastic industrial dezvoltate pentru aplicații legate de produse chimice.

Comparație manuală a designului supapei fluture

Compatibilitate cu materialele și mediile pentru supapa fluture manuală

PVC

Produsele PVC manual Butterfly Valve sunt utilizate în tratarea apei, circulația industrială a apei și multe sisteme de transfer chimic.

PVC-ul oferă rezistență la numeroși acizi, alcaline și soluții sărate. Adecvarea sa depinde încă de concentrația chimică, presiunea de lucru și temperatura de funcționare.

CPVC

CPVC oferă un interval de temperatură admisibil mai mare decât PVC-ul standard în multe aplicații. Este utilizat în conductele de apă caldă și chimice, unde PVC-ul standard poate să nu ofere o performanță termică suficientă.

În 2006, Ningbo Baodi Plastic Valve Co., Ltd. a devenit una dintre primele întreprinderi interne care a aplicat material CPVC la supapele de conducte de calitate industrială. Această experiență este relevantă atunci când selectați o supapă fluture manuală pentru sistemele de conducte termoplastice la temperatură ridicată.

PP

PP este ușor și rezistent la mulți acizi și soluții alcaline. Este utilizat în procesarea chimică, tratarea apelor uzate și sistemele industriale de transfer de fluide.

Proprietățile sale mecanice și presiunea admisă variază în funcție de temperatură, astfel încât limitele presiune-temperatura trebuie verificate înainte de selecție.

PVDF

PVDF oferă o rezistență puternică la multe substanțe chimice agresive și este, de asemenea, utilizat acolo unde puritatea fluidului este importantă.

Este adesea considerat pentru procesarea chimică, fabricarea electronică și aplicațiile specializate de tratare a apei.

Componente metalice și acoperite

Unele modele de supape fluture manuale folosesc corpuri metalice sau discuri cu acoperiri rezistente la coroziune. Fonta și fonta ductilă sunt utilizate în mod obișnuit pentru conductele generale de apă, în timp ce oțelul inoxidabil este selectat acolo unde este necesară o rezistență mai mare la coroziune.

Un strat de protecție trebuie să rămână intact pe toată durata exploatării. Deteriorarea, fisurarea sau delaminarea pot expune metalul subiacent mediului de proces.

Comparație manuală a materialelor scaunului supapei fluture

O supapă manuală fluture ar trebui evaluată ca un ansamblu complet. Garniturile corpului, discului, scaunului, arborelui și tijei pot intra în contact cu mediul de proces sau cu mediul înconjurător.

Specificații importante ale supapei fluture manuale

Diametrul nominal

Diametrul nominal indică dimensiunea conexiunii conductei. Supapele fluture sunt deosebit de practice în conducte de dimensiuni medii și mari, deoarece lungimea și greutatea corpului lor rămân relativ scăzute.

Diametrul selectat trebuie să se potrivească atât cu dimensiunea țevii, cât și cu capacitatea de curgere necesară. O supapă subdimensionată poate crea viteză excesivă, pierderi de presiune, vibrații și zgomot.

Presiune nominală

Presiunea nominală a unei supape fluture manuală trebuie să acopere presiunea maximă a sistemului, inclusiv posibilele supratensiuni de presiune.

Presiunea admisibilă reală poate fi limitată de materialul corpului supapei, materialul scaunului, designul discului, racordul flanșei, temperatura de funcționare și starea de instalare a capătului mort.

Presiunea nominală a supapelor termoplastice scade în mod normal pe măsură ce temperatura crește.

Temperatura de operare

Capacitatea de temperatură a unei supape fluture manuale este determinată de componenta cea mai puțin rezistentă la temperatură.

O temperatură ridicată a corpului nu garantează că scaunul, etanșarea arborelui și alte componente interne pot funcționa la aceeași temperatură.

Coeficientul de curgere

Valorile Cv și Kv descriu capacitatea debitului supapei în condiții definite. Valoarea se modifică pe măsură ce unghiul discului se modifică.

O supapă manuală fluture complet deschisă creează, în mod normal, o pierdere de presiune mai mică decât aceeași supapă la o deschidere parțială. Cu toate acestea, discul rămâne pe calea curgerii și continuă să creeze o anumită rezistență.

Performanță de oprire

Capacitatea de oprire depinde de elasticitatea scaunului, starea suprafeței discului, alinierea arborelui, cuplul de închidere, direcția presiunii, temperatură și contaminarea cu particule.

Nu toate supapele fluture sunt proiectate pentru același nivel de scurgere. Cerințele reale de închidere trebuie confirmate înainte de selectarea supapei.

Cuplu de operare

Cuplul de operare este afectat de dimensiunea discului, presiunea diferențială, compresia scaunului, vâscozitatea fluidului și formarea depunerilor.

Ningbo Baodi Plastic Valve Co., Ltd. este principalul redactor al standardelor industriei chimice pentru mai multe categorii de supape din plastic. Deși structurile individuale ale supapelor diferă, experiența în standardizare rămâne relevantă pentru controlul dimensiunilor, performanța presiunii și cerințele materialelor în producția industrială de supape.

Caracteristicile de curgere ale unei supape fluture manuale

Unghiul discului și debitul

Debitul printr-o supapă manuală fluture nu crește direct proporțional cu unghiul discului.

La deschiderile mici, discul creează un pasaj îngust și o viteză locală mare. Pe măsură ce deschiderea crește, zona efectivă de curgere crește rapid. În apropierea poziției complet deschise, mișcarea suplimentară a discului poate produce o creștere relativă mai mică a debitului.

Această relație neliniară trebuie luată în considerare atunci când supapa este utilizată pentru reglarea manuală.

Căderea de presiune

Căderea de presiune este influențată de diametrul supapei, grosimea discului, unghiul de deschidere, viteza fluidului, densitatea fluidului, geometria conductei și condițiile din aval.

Un disc raționalizat poate îmbunătăți performanța de curgere, dar discul trebuie să ofere totuși o rezistență mecanică suficientă pentru presiunea nominală.

Serviciul de accelerare

O supapă manuală cu fluture poate efectua o reglare moderată în sistemele adecvate. Funcționarea prelungită la deschideri foarte mici poate expune marginea discului și scaunul la un flux de mare viteză.

Efectele posibile includ eroziunea scaunului, uzura marginilor discului, zgomotul excesiv, vibrațiile, curgerea instabilă și cavitația.

Ningbo Baodi Plastic Valve Co., Ltd. furnizează supape pentru o gamă largă de aplicații industriale. În sistemele chimice, condițiile de reglare ar trebui evaluate cu atenție, deoarece unele medii pot accelera uzura sau pot cristaliza în jurul discului și al scaunului.

Cavitația

Cavitația occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.

Prăbușirea repetată a bulelor poate deteriora discul, scaunul și conductele din aval. Căderea mare de presiune, temperatura ridicată a fluidului și deschiderile mici ale supapelor cresc riscul de cavitație.

Cum să selectați supapa fluture manuală potrivită

Identificați mediul de proces

Primul pas este de a identifica compoziția fluidului, concentrația chimică, vâscozitatea și conținutul de particule.

Mediul poate include apă curată, apă uzată, acid, alcali, soluție de sare, solvent, suspensie, aer comprimat, gaz de joasă presiune sau apă de proces care conține aditivi.

Toate materialele umede trebuie verificate pentru compatibilitatea cu mediul real.

Confirmați presiunea și temperatura

Presiunea normală, presiunea maximă și potențialele supratensiuni ar trebui revizuite. Temperatura de funcționare, temperatura de curățare și temperatura din jur pot influența și performanța supapei.

Pentru supapele termoplastice, scăderea presiune-temperatura este deosebit de importantă. Ningbo Baodi Plastic Valve Co., Ltd. are peste patru decenii de experiență în producția de supape industriale din plastic pentru aplicații solicitante în care ipotezele incorecte de presiune și temperatură pot duce la deformarea corpului sau defectarea scaunului.

Alegeți stilul corpului

O supapă manuală fluture napolitană este potrivită acolo unde greutatea redusă și spațiul minim de instalare sunt priorități.

Poate fi preferată o supapă cu urechi atunci când aranjamentul de conducte necesită conexiuni independente cu flanșe.

O supapă cu flanșă este potrivită pentru conducte mai mari sau instalații care necesită o stabilitate mai mare a conexiunii.

Selectați materialul scaunului

Alegerea scaunului trebuie să ia în considerare rezistența chimică, temperatura de funcționare, abraziunea și frecvența de funcționare.

EPDM poate fi potrivit pentru apă și substanțe chimice diluate selectate. NBR este mai potrivit pentru multe aplicații legate de ulei. PTFE oferă o rezistență chimică largă, dar necesită o structură de susținere adecvată.

Alegeți materialul discului

Discul este expus permanent mediului de proces. Un corp de supapă rezistent la coroziune nu compensează un disc incompatibil.

Prin urmare, materialul discului, căptușeala sau stratul de protecție ar trebui evaluate independent.

Determinați metoda de operare

Funcționarea pârghiei este practică pentru supape de dimensiuni mai mici. O cutie de viteze este, în general, preferată pentru supape mai mari, presiune diferențială mare sau aplicații care necesită o mișcare treptată.

Verificați compatibilitatea flanșei

Diametrul interior al flanșei țevii trebuie să ofere suficient spațiu pentru ca discul să se rotească. Unele modele de flanșe, căptușeli de conducte sau suduri interne pot interfera cu marginea discului.

Standardul flanșei, modelul șuruburilor, suprafața de etanșare și dimensiunile conexiunii trebuie să se potrivească cu supapa fluture manuală selectată.

Ghid de instalare manual a supapei fluture

Inspectați supapa

Înainte de instalare, inspectați discul, scaunul, corpul, arborele și mecanismul de operare. Discul ar trebui să se miște fără probleme pe parcursul întregii sale curse.

Interiorul supapei trebuie să fie lipsit de materiale de ambalare, murdărie și particule dure.

Curățați conducta

Zgura de sudare, nisipul și alte resturi pot tăia scaunul sau zgâria discul în timpul funcționării inițiale.

Prin urmare, conducta trebuie spălată înainte ca supapa manuală fluture să fie pusă în funcțiune.

Țineți discul ușor deschis

În timpul instalării, discul este poziționat în mod normal ușor deschis și nu complet închis.

Acest lucru previne ca marginea discului să fie prinsă sau comprimată incorect între flanșele țevii.

Aliniați flanșele

Flanșele trebuie să fie paralele și centrate corect. Supapa nu trebuie folosită pentru a trage conductele nealiniate în poziție.

Nealinierea poate deforma corpul, poate crește cuplul de operare sau poate provoca contactul discului cu peretele conductei.

Strângeți șuruburile uniform

Șuruburile trebuie strânse treptat în cruce. Aceasta distribuie sarcina de prindere uniform în jurul corpului supapei.

Pentru o supapă manuală fluture termoplastică, forța excesivă a șuruburilor poate deforma corpul sau scaunul. Ningbo Baodi Plastic Valve Co., Ltd. oferă țevi, fitinguri și supape din plastic industrial care pot fi selectate conform standardelor de conectare coordonate, ajutând la reducerea nepotrivirii dimensionale în timpul instalării.

Verificați spațiul discului

Înainte de strângerea finală, discul trebuie rotit cu atenție pentru a confirma că nu intră în contact cu țeava sau interiorul flanșei.

După instalare, supapa trebuie deschisă și închisă din nou pentru a verifica buna funcționare.

Operare în siguranță și întreținere de rutină

Operare manuală corectă

Operatorul trebuie să rotească ușor mânerul sau roata de mână. Barele de prelungire nu trebuie utilizate decât dacă sunt aprobate în mod special pentru supapă.

Forța excesivă poate deteriora arborele, cutia de viteze, conexiunea discului sau scaunul supapei.

Funcționare periodică

O supapă manuală fluture care rămâne într-o singură poziție pentru o perioadă lungă de timp poate prezenta aderență a scaunului, coroziune sau acumulare de depozite.

Acolo unde condițiile sistemului permit, deschiderea și închiderea periodică pot ajuta la confirmarea faptului că supapa rămâne funcțională.

Arbore and Gearbox Inspection

Zona puțului trebuie verificată pentru scurgeri externe. Cutiile de viteze trebuie inspectate pentru elemente de fixare slăbite, indicatoare deteriorate și rezistență de funcționare anormală.

O modificare semnificativă a cuplului roții de mână poate indica o problemă internă.

Inspecție scaun și disc

Scaunul trebuie verificat pentru tăieturi, umflare, întărire și deformare permanentă. Discul trebuie inspectat pentru coroziune, zgârieturi și deteriorarea stratului.

Ningbo Baodi Plastic Valve Co., Ltd. a obținut certificări de sistem ISO 9001, ISO 14001 și ISO 45001. Aceste sisteme de management susțin producția stabilă și controlul procesului, în timp ce inspecția regulată pe teren rămâne necesară după ce supapa a intrat în funcțiune.

Suport pentru conducte

Supapa nu trebuie să aibă o greutate excesivă a conductei. Supapele mari pot necesita suport mecanic independent.

Vibrația conductei, dilatarea termică și impactul extern ar trebui, de asemenea, controlate pentru a preveni stresul asupra corpului supapei.

Probleme comune la supapa fluture manuală

Supapa este dificil de operat

Cauze posibile: Compresie excesivă a scaunului, flanșe de țeavă nealiniate, interferența discului cu țeavă, mediu cristalizat, acumulare de sedimente, coroziunea arborelui sau deteriorarea cutiei de viteze.

Supapa nu trebuie forțată înainte de a fi identificată cauza cuplului crescut.

Scurgerea tijei

Scurgerile în jurul arborelui pot rezulta din garnituri uzate, bucșe deteriorate, coroziunea arborelui sau temperatură de funcționare excesivă.

Sistemul trebuie izolat, depresurizat și golit înainte de efectuarea întreținerii.

Scurgeri interne

Cauze posibile: Deteriorări ale scaunului, deteriorarea marginilor discului, particule prinse, închidere incompletă, incompatibilitate chimică, deformare a caroseriei sau cuplu de operare incorect.

În sistemele corozive, se poate dezvolta treptat umflarea scaunului sau atacul suprafeței discului. Ningbo Baodi Plastic Valve Co., Ltd. a deservit zeci de mii de întreprinderi pe piețele interne și internaționale, unde fiabilitatea pe termen lung a supapelor depinde adesea atât de selecția materialului și de calitatea instalării, cât și de proiectarea de bază a supapei.

Zgomot și vibrații

Viteza mare de curgere, căderea excesivă a presiunii sau funcționarea prelungită la o deschidere mică pot crea zgomot și vibrații.

Cavitația and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.

Aplicații tipice ale unei supape fluture manuale

Tratarea apei

Vanele fluture manuale sunt utilizate în conductele de apă brută, filtrare, circulație și drenaj.

Structura lor compactă este deosebit de utilă în sistemele cu diametru mare în care greutatea supapelor și spațiul din încăperea echipamentelor trebuie controlate.

Prelucrare chimică

Produsele termoplastice cu valve fluture manuale pot fi selectate pentru acizi, fluide alcaline și alte substanțe chimice corozive atunci când corpul, discul, scaunul și materialele de etanșare sunt compatibile.

Ningbo Baodi Plastic Valve Co., Ltd. dezvoltat de la Zhenhai Chemical Valve Factory și Beilun Plastic Valve Factory. Legătura sa timpurie cu producția de supape chimice oferă o bază practică pentru aplicațiile industriale de supape rezistente la coroziune.

Sisteme de irigare

Vanele fluture sunt utilizate pentru închiderea liniilor principale, izolarea ramurilor și controlul filtrului în rețelele de irigare.

Un mâner manual permite operatorilor să controleze conductele mari fără energie electrică, pneumatică sau hidraulică externă.

Apa de racire si circulatie

Vanele fluture manuale sunt comune în sistemele de apă de răcire, de proces și de circulație.

Compatibilitatea scaunelor trebuie verificată atunci când apa conține inhibitori de coroziune, agenți de curățare sau alți aditivi chimici.

Echipamente industriale

O supapă manuală tip fluture poate fi instalată în jurul pompelor, rezervoarelor, filtrelor, schimbătoarelor de căldură, echipamentelor de amestecare, unităților de tratare și platformelor de proces.

Supapa permite izolarea secțiunilor individuale ale echipamentelor pentru curățare, inspecție, reparare sau înlocuire.

Sisteme de aer și gaze de joasă presiune

Supapele fluture pot fi utilizate în aplicații de ventilație, tratare a aerului și gaze de joasă presiune selectate.

Performanța de oprire necesară și condițiile de siguranță a suportului trebuie confirmate înainte de instalare.

Întrebări frecvente despre valva manuală fluture

Poate fi folosită o supapă fluture manuală pentru controlul debitului?

O supapă fluture manuală poate fi utilizată pentru reglarea moderată a debitului. Cu toate acestea, operarea pe termen lung la o deschidere foarte mică poate produce viteză mare, vibrații, zgomot și eroziunea scaunului.

Mărimea supapei și unghiul normal de funcționare trebuie selectate în funcție de intervalul de debit real.

Poate o supapă manuală cu fluture să ofere o oprire completă?

O supapă manuală fluture cu poziție moale selectată corespunzător poate asigura o închidere fiabilă. Performanța reală a scurgerilor depinde de materialul scaunului, starea discului, presiunea de funcționare și cuplul de închidere.

Cerințele specifice de închidere trebuie confirmate din specificațiile supapei.

Supapa poate fi instalată vertical?

Majoritatea produselor cu valvă fluture manuală pot fi instalate în conducte orizontale sau verticale.

Pentru fluidele care conțin particule, direcția arborelui și orientarea țevii trebuie luate în considerare pentru a reduce acumularea de sedimente în jurul părții inferioare a discului.

De ce rămâne discul în pasajul de curgere?

Discul este elementul de control rotativ și este montat permanent în interiorul țevii. Acest lucru permite supapei să aibă o lungime a corpului scurtă și o greutate redusă, deși creează și o oarecare pierdere de presiune.

Care este diferența dintre supapele fluture Wafer și Lug?

O supapă de napolitană este prinsă între două flanșe de țeavă cu șuruburi. O supapă cu urechi are urechi filetate individuale în jurul corpului, permițând fiecărei flanșe de țeavă să fie conectată separat.

Dacă o supapă cu ureche poate fi utilizată pentru serviciul de blocare depinde de designul specific și de presiunea nominală.

Poate o supapă manuală fluture să gestioneze fluide care conțin solide?

Poate fi utilizat pentru anumite fluide care conțin particule în suspensie, dar trebuie luate în considerare dimensiunea particulelor, duritatea, concentrația și caracteristicile de decantare.

Particulele pot rămâne prinse între disc și scaun sau pot provoca eroziune atunci când supapa este parțial deschisă.

De ce este greu de rotit supapa?

Cauzele comune includ frecarea excesivă a scaunului, alinierea greșită a flanșei, interferența conductelor, sedimentele, cristalizarea chimică, coroziunea arborelui și problemele cutiei de viteze.

Nu trebuie aplicată forță suplimentară până când cauza nu a fost identificată.

Discul ar trebui să fie deschis sau închis în timpul instalării?

În mod normal, discul este ținut ușor deschis. Acest lucru protejează marginea discului și scaunul în timp ce supapa este poziționată și șuruburile flanșei sunt strânse.

Poate fi folosită o supapă fluture manuală din plastic la temperaturi ridicate?

Poate fi utilizat în intervalul de temperatură nominală al corpului, scaunului și etanșărilor. Presiunea admisibilă scade în mod normal pe măsură ce temperatura crește.

Ningbo Baodi Plastic Valve Co., Ltd. a fost una dintre primele întreprinderi interne care a folosit CPVC în supapele de conducte de calitate industrială, oferind opțiuni de materiale pentru aplicații care necesită o capacitate de temperatură mai mare decât PVC standard.

Cât durează o supapă manuală cu fluture?

Durata de viață depinde de frecvența de funcționare, mediu, presiune, temperatură, viteza de curgere, materialul scaunului, instalare și întreținere.

O supapă în serviciul cu apă curată poate dura mult mai mult decât același design în serviciul chimic abraziv sau cristalizant.

Ce cauzează scurgerile interne?

Scurgerile interne pot fi cauzate de tăieturi ale scaunului, deteriorarea discului, resturile prinse, o poziție incorectă de închidere, materiale incompatibile sau deformarea corpului.

Curățarea conductei înainte de instalare este una dintre cele mai eficiente modalități de a reduce deteriorarea timpurie a scaunului.

Se poate înlocui scaunul?

Unele modele de supapă manuală cu fluture au scaune înlocuibile, în timp ce altele folosesc scaune lipite sau turnate.

Metoda de întreținere depinde de structura corpului supapei și de designul de reținere a scaunului.

Contează direcția fluxului?

Multe supape fluture concentrice sunt potrivite pentru curgere bidirecțională. Supapele excentrice sau special concepute pot avea o direcție preferată de curgere.

Trebuie urmate orice săgeată de curgere sau instrucțiuni de instalare furnizate împreună cu supapa.

Ce informații sunt necesare înainte de a alege o supapă manuală cu fluture?

Informațiile necesare includ diametrul nominal, stilul caroseriei, materialul corpului, materialul discului, materialul arborelui, materialul scaunului, materialul etanșării, presiunea nominală, temperatura de funcționare, mediu de proces, concentrația chimică, debitul necesar, standardul de conectare, direcția de instalare, metoda de operare și performanța de oprire necesară.

Informațiile complete de funcționare permit robinetului manual selectat să se potrivească cu condițiile reale ale conductei, mai degrabă decât cu diametrul nominal.
