Ce este o supapă automată și de ce este importantă?

An Supapă automată este un dispozitiv de control al debitului conceput pentru a deschide, închide sau regla trecerea lichidului sau a gazului fără operare manuală continuă. În funcție de proiectarea sistemului, acesta poate răspunde la semnale electrice, aer comprimat, presiune hidraulică, presiunea fluidului, temperatură, debit sau nivelul lichidului.

Într-un sistem tipic de conducte, o supapă automată funcționează împreună cu senzori, controlere și actuatoare. Un senzor de nivel poate închide o supapă de admisie atunci când un rezervor de stocare este plin, în timp ce un regulator de presiune poate regla deschiderea supapei pentru a menține o presiune stabilă în aval. Unele supape funcționează independent prin modificări ale presiunii fluidului și nu necesită o sursă de alimentare externă.

În comparație cu o supapă acționată manual, o supapă automată oferă un răspuns mai rapid, un control mai consistent și o integrare mai ușoară cu echipamentele de producție. Poate reduce munca manuală repetitivă, poate limita erorile de operare și poate îmbunătăți siguranța procesului. Aceste avantaje fac ca supapele automate să fie utilizate pe scară largă în tratarea apei, procesarea chimică, irigarea, sistemele HVAC, producția de alimente, răcirea echipamentelor și aplicațiile industriale de manipulare a fluidelor.

Cum funcționează o supapă automată?

Principiul de funcționare de bază al unei supape automate

O supapă automată controlează mișcarea fluidului transformând un semnal de control sau o schimbare a condițiilor de funcționare în mișcare mecanică. În funcție de structura supapei, elementul de închidere intern poate fi o bilă, un disc, o diafragmă, un dop, o poartă sau un piston.

Într-un sistem controlat electric, un senzor măsoară presiunea, temperatura, debitul sau nivelul lichidului. Controlerul compară valoarea măsurată cu un interval prestabilit și trimite o comandă la supapa automată. Servomotorul convertește semnalul în mișcare rotativă sau liniară și modifică trecerea fluxului până când se atinge condiția necesară.

Supapele pneumatice folosesc aer comprimat pentru a deplasa actuatorul și sunt adesea selectate pentru răspuns rapid, funcționare frecventă sau acțiune de siguranță. Supapele auto-acționate folosesc presiunea fluidului, forța arcului, gravitația sau flotabilitatea și pot funcționa fără un controler separat.

Semnale de control comun

Metodele comune de control includ semnale electrice pornit/oprit , Semnale proporționale 4–20 mA , semnale 0–10 V , semnale pneumatice de presiune și răspunsuri directe la schimbările de presiune, temperatură sau nivelul lichidului. Semnalul selectat trebuie să se potrivească cu actuatorul, controlerul, sursa de alimentare, viteza de răspuns și precizia de control necesară.

Proces automat de deschidere și închidere a supapelor

Procesul de operare include în mod normal generarea de semnal, răspunsul actuatorului, mișcarea tijei supapei sau a arborelui, reglarea fluxului-trecere și confirmarea poziției. Un întrerupător de limită poate indica starea complet deschisă sau complet închisă, în timp ce un transmițător de poziție poate oferi feedback continuu asupra poziției supapei.

În sistemele chimice corozive, fiabilitatea depinde atât de actuator, cât și de materialele umede. Ningbo Baodi Plastic Valve Co., Ltd. a dezvoltat supape industriale termoplastice și componente de conducte pentru condiții exigente de fluide de mai bine de patru decenii. Experiența sa timpurie cu supapele cu diafragmă din plastic demonstrează de ce izolarea mediilor corozive de componentele metalice de transmisie poate îmbunătăți fiabilitatea sistemului pe termen lung.

Care sunt principalele componente ale unei supape automate?

Corpul supapei

Corpul supapei formează pasajul principal de curgere și rezistă la presiunea conductei. Structurile comune includ supape cu bilă, fluture, cu diafragmă, de control și de control. Oțelul inoxidabil și aliajele metalice sunt adesea folosite pentru condiții de temperatură înaltă sau de înaltă presiune, în timp ce PVC, CPVC, PP și PVDF sunt considerate pe scară largă pentru fluidele industriale corozive.

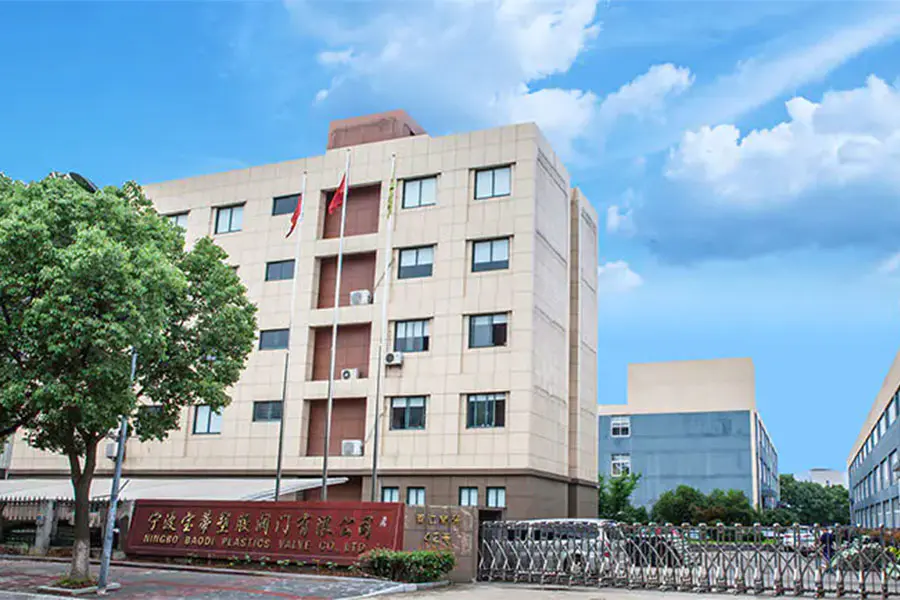

Ningbo Baodi Plastic Valve Co., Ltd. își are originile în 1979 prin Zhenhai Chemical Valve Factory și Beilun Plastic Valve Factory. Prima sa supapă cu diafragmă din plastic a fost fabricată în 1979 și a trecut de evaluarea tehnică a Ministerului Industriei Chimice în 1983, reflectând aplicarea industrială timpurie a structurilor de supape din plastic rezistente la coroziune în China.

Elemente de garnitură și etanșare a supapelor

Părțile interne pot include bila, discul, diafragma, scaunul, tija, arborele și inelele de etanșare. Aceste componente afectează direct performanța de oprire, scurgerile, cuplul de operare și durata de viață.

Selectarea etanșării trebuie să ia în considerare concentrația chimică, temperatura, presiunea și frecvența de funcționare. O etanșare potrivită pentru apă curată se poate umfla, întări sau crăpa atunci când este utilizată cu un alt mediu.

Actuator

Un actuator electric folosește un motor și o cutie de viteze, un actuator pneumatic utilizează aer comprimat, un actuator hidraulic folosește lichid sub presiune, iar un mecanism autonom folosește presiunea fluidului sau forța mecanică. Servomotorul trebuie să furnizeze suficient cuplu sau forță sub diferența maximă de presiune și trebuie să includă un factor de siguranță adecvat.

Senzori, controlere și dispozitive de feedback

Transmițătoarele de presiune, senzorii de temperatură, debitmetrele și comutatoarele de nivel oferă date de proces. Un releu, un PLC sau un controler de proces determină modul în care răspunde supapa automată. Întrerupătoarele de limită confirmă pozițiile deschis și închis, în timp ce transmițătoarele de poziție oferă feedback continuu pentru controlul modulator.

Conexiuni și componente de sprijin

Supapele automate pot utiliza conexiuni cu flanșă, filetate, mufă, unire, sudate, prin fuziune sau cu cleme. În 2006, Ningbo Baodi Plastic Valve Co., Ltd. și-a extins gama la țevi și fitinguri din plastic industriale și a devenit una dintre primele întreprinderi interne care a aplicat CPVC supapelor de conducte de calitate industrială. Supapele, țevile și fitingurile coordonate ajută la reducerea problemelor de compatibilitate dimensională și materială.

Care sunt principalele tipuri de supape automate?

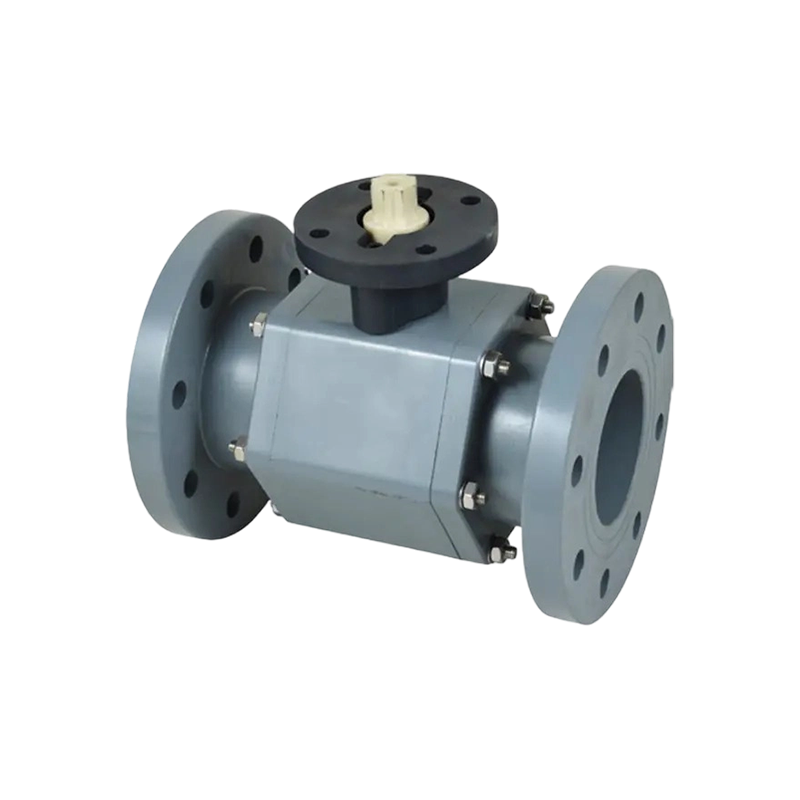

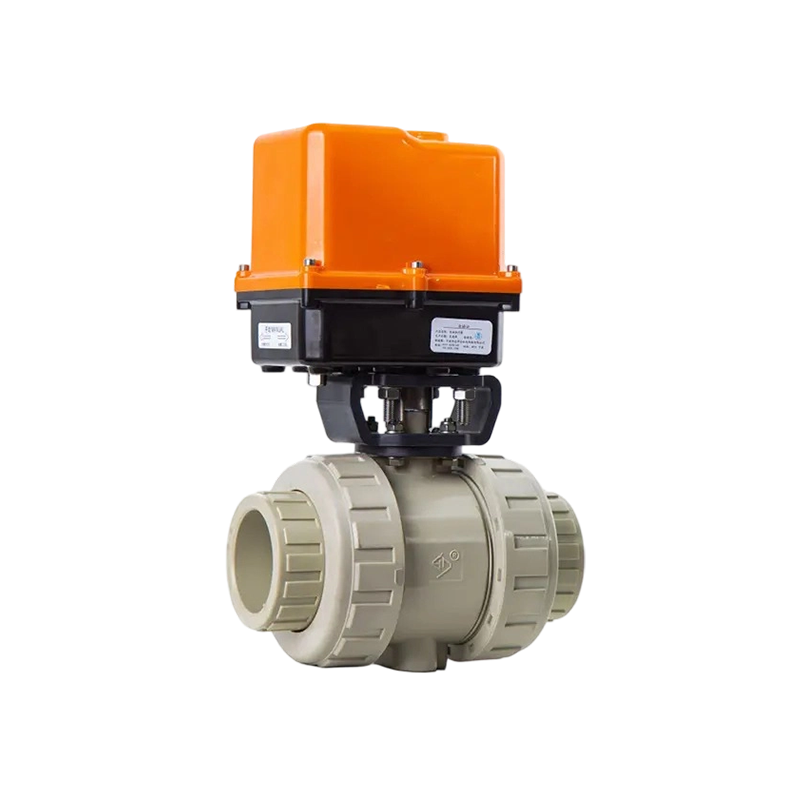

Supapă cu bilă automată

O supapă cu bilă automată folosește o bilă cu un orificiu central. O rotație de 90 de grade deschide sau închide pasajul de curgere. Oferă pierderi reduse de presiune, funcționare rapidă și oprire fiabilă. Robinetele cu bilă din plastic sunt adesea folosite pentru sistemele chimice și de apă corozive.

În 1992, Ningbo Baodi Plastic Valve Co., Ltd. a inventat supapa cu bilă cu flanșă dintr-o singură piesă. Designul integrat a redus potențialele puncte de scurgere externe și a devenit ulterior utilizat pe scară largă în industriile legate de chimie. Supapele cu bilă standard sunt potrivite în principal pentru izolare, mai degrabă decât pentru reglarea continuă.

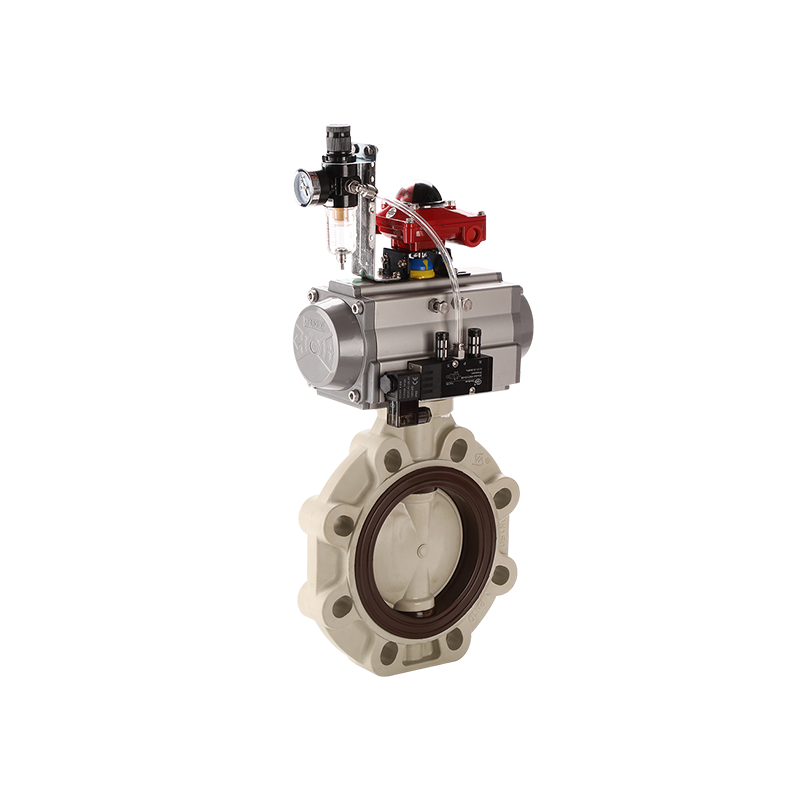

Supapă fluture automată

O supapă fluture automată folosește un disc rotativ poziționat în interiorul pasajului de curgere. Construcția sa compactă și greutatea relativ mică îl fac potrivit pentru conducte cu diametru mediu și mare. Este utilizat în mod obișnuit în tratarea apei, circulația apei de răcire, ventilație și sisteme industriale generale.

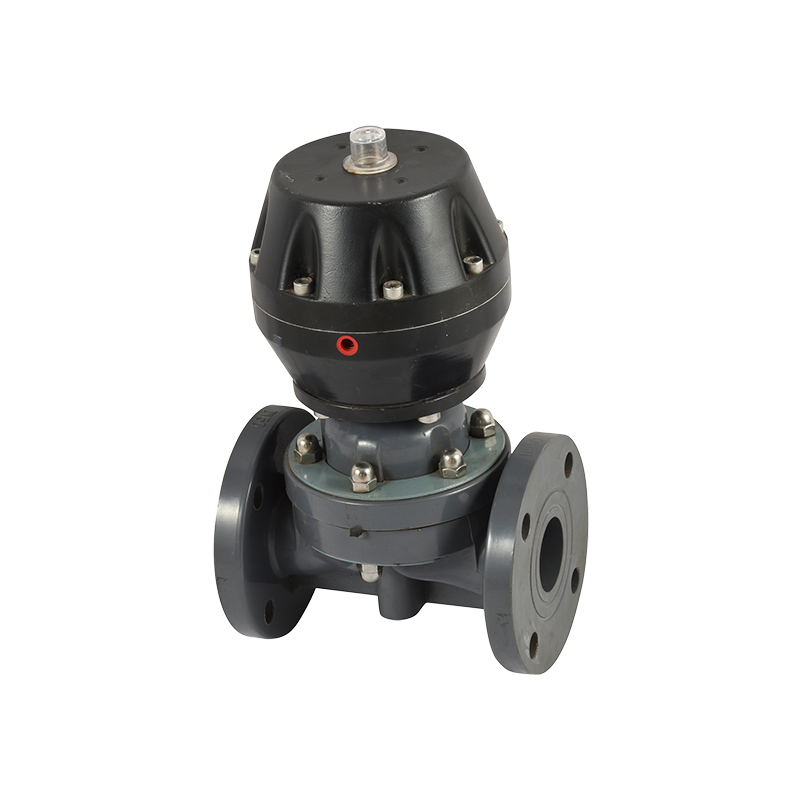

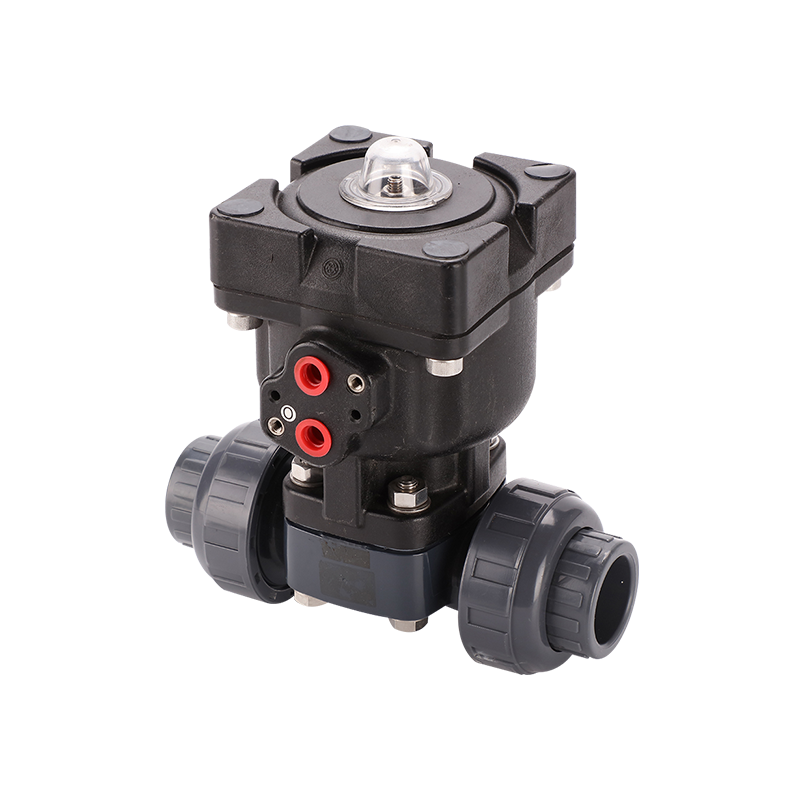

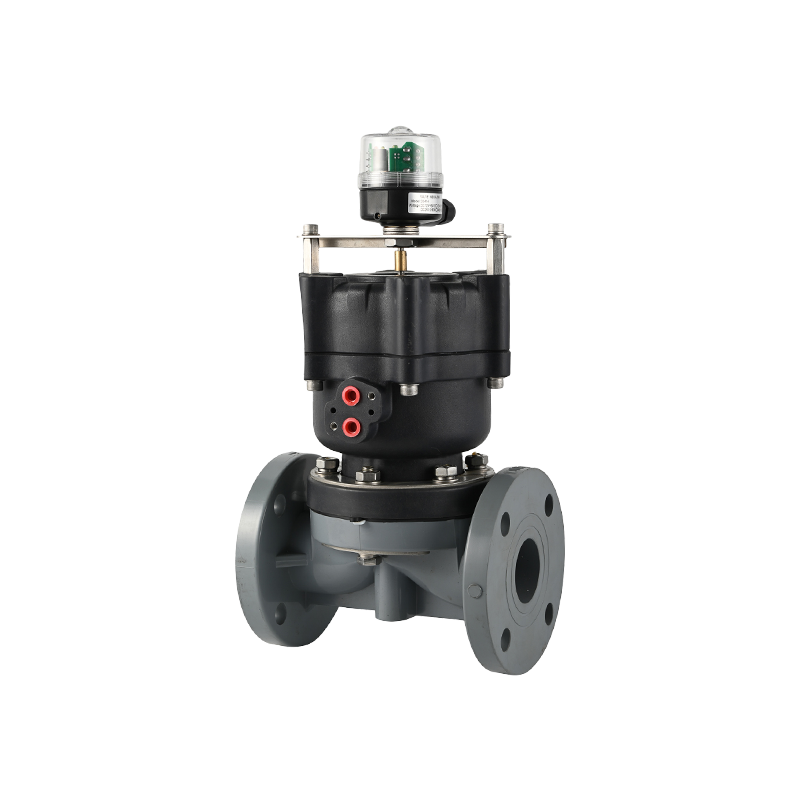

Supapă cu diafragmă automată

O supapă cu diafragmă automată folosește o diafragmă flexibilă pentru a se închide împotriva unui scaun sau a unui baraj. Diafragma separă fluidul de tijă și de majoritatea componentelor transmisiei, făcând designul potrivit pentru fluide corozive, care conțin particule sau sensibile la curățenie.

Ningbo Baodi Plastic Valve Co., Ltd. este principalul redactor al standardelor naționale pentru supapele cu diafragmă din plastic și standardele relevante ale industriei chimice. Participarea sa pe termen lung la dezvoltarea supapelor cu diafragmă sprijină aplicații în procesarea chimică, tratarea apei, galvanizarea și controlul fluidelor industriale.

Supapă de control automată

O supapă de control automată își reglează continuu deschiderea în funcție de un semnal proporțional. Poate regla debitul, presiunea, temperatura sau nivelul lichidului. Dimensionarea corectă a Cv sau Kv este esențială deoarece o supapă supradimensionată poate funcționa aproape de poziția închisă și poate provoca un control instabil.

Electrovalvă automată

O supapă solenoidală folosește o bobină electromagnetică pentru a deplasa un piston sau un mecanism pilot. Oferă funcționare rapidă de pornire/oprire și este utilizat în mod obișnuit în apă, aer, echipamente și sisteme de dozare cu diametru mic și mediu. Modelele acționate cu pilot pot necesita o diferență minimă de presiune.

Supapă de reținere automată

O supapă de reținere automată previne curgerea inversă fără un actuator extern. Presiunea directă a fluidului deschide supapa, în timp ce presiunea inversă sau forța arcului o închide. Ningbo Baodi Plastic Valve Co., Ltd. participă, de asemenea, la elaborarea standardelor industriei chimice pentru supapele de reținere din plastic.

Supapă automată de reducere a presiunii

O supapă de reducere a presiunii scade presiunea de intrare și menține o presiune mai stabilă în aval. Este utilizat în mod obișnuit în alimentarea cu apă, irigații, echipamente de proces și conducte de ramificație.

Supapă de eliberare automată a aerului și de golire

Supapele automate de eliberare a aerului îndepărtează aerul blocat din conducte, în timp ce supapele automate de evacuare evacuează apa acumulată sau condensul. Acestea ajută la reducerea blocajului de aer, a debitului instabil, a coroziunii și a fluctuațiilor de presiune.

Supapa automată vs supapă manuală: care este diferența?

O supapă manuală necesită ca un operator să rotească un mâner, o pârghie sau o roată de mână. O supapă automată răspunde la un semnal electric, aer comprimat, putere hidraulică sau condiții de proces.

An Supapă automată este în general preferat pentru locații îndepărtate, operare frecventă, procese cronometrate, oprire de urgență sau control precis al presiunii și al debitului. Supapele manuale rămân practice pentru izolarea de întreținere, drenaj și conductele operate rar.

Cum să selectați supapa automată potrivită

Identificați mediul controlat

Confirmați denumirea chimică, concentrația, vâscozitatea, corozitatea, conținutul de particule, tendința de cristalizare și cerințele de curățenie. Corpul supapei, scaunul, diafragma, inelele O și toate componentele umede trebuie să fie compatibile cu mediul.

Confirmați presiunea și temperatura

Asigurați presiune normală, presiune maximă de intrare, presiune de ieșire, presiune diferențială maximă, condiții de supratensiune și orice cerință de vid. Pentru supapele din plastic, presiunea de lucru admisibilă scade de obicei pe măsură ce temperatura crește.

Temperatura de funcționare ar trebui să includă valorile normale, minime, maxime, de curățare și ambientale. PVC, CPVC, PP și PVDF au caracteristici chimice și termice diferite. Experiența Ningbo Baodi Plastic Valve Co., Ltd. cu supape de conducte CPVC industriale este relevantă acolo unde este necesară o capacitate de temperatură mai mare decât PVC standard.

Determinați dimensiunea supapei și capacitatea de debit

Pentru serviciul de izolare, supapa se potrivește adesea cu dimensiunea nominală a conductei. Pentru reglarea serviciului, trebuie calculată valoarea necesară Cv sau Kv. O supapă supradimensionată poate provoca un debit instabil, în timp ce o supapă subdimensionată poate crea o pierdere excesivă de presiune.

Selectați actuatorul și poziția de siguranță

Actuatoarele electrice sunt practice acolo unde este disponibilă energie electrică. Actuatoarele pneumatice sunt potrivite pentru funcționare rapidă, cicluri frecvente și funcții de siguranță cu retur cu arc. Actuatoarele hidraulice oferă o forță mare, în timp ce supapele cu acţionare automată nu necesită energie externă.

Confirmați conexiunile, feedback-ul și mediul

Confirmați conexiunile cu flanșe, filetate, prize, îmbinare, prin fuziune, sudate sau prin cleme. Specificați, de asemenea, controlul pornit/oprit, 4–20 mA, 0–10 V, întrerupătoare de limită, feedback continuu de poziție, comanda manuală, cerințe de comunicare, protecție a carcasei, expunere la exterior, umiditate, praf, vapori corozivi sau cerințe pentru zone periculoase.

Unde este o supapă automată folosită în mod obișnuit?

Sisteme de tratare a apei

Supapele automate controlează admisia apei brute, filtrarea, spălarea în contra, dozarea substanțelor chimice, umplerea rezervorului, evacuarea nămolului și izolarea pompei. Structurile supapelor trebuie selectate în funcție de solidele în suspensie, calitatea apei, presiune și frecvența ciclului.

Prelucrare chimică

Instalațiile chimice folosesc supape automate pentru alimentarea reactorului, dozarea acidului și alcalin, transferul rezervorului, circulația, evacuarea apelor uzate și oprirea de urgență. Supapele termoplastice industriale sunt adesea selectate atunci când rezistența la coroziune este mai importantă decât presiunea sau temperatura extrem de ridicate.

Ningbo Baodi Plastic Valve Co., Ltd. a deservit zeci de mii de întreprinderi și a exportat în peste 60 de țări. Gama sa largă de supape, țevi și fitinguri termoplastice permite ca compatibilitatea chimică să fie luată în considerare în întregul sistem de conducte.

Irigatii si Agricultura

Supapele automate acceptă udarea temporizată, controlul zonei, injecția de îngrășământ, spălarea filtrului, reducerea presiunii și gestionarea nivelului rezervorului. Filtrarea în amonte este importantă acolo unde apa conține nisip, materie organică sau depozite minerale.

Sisteme HVAC

Aplicațiile HVAC includ controlul apei răcite, circulația apei calde, reglarea schimbătorului de căldură, funcționarea turnului de răcire, controlul ventiloconvectorului și bypass-ul pompei. Dimensiunea corectă a supapelor îmbunătățește stabilitatea temperaturii și eficiența energetică.

Alimente, echipamente și alte sisteme industriale

Supapele automate sunt utilizate pentru transferul ingredientelor, ciclurile de curățare, echipamentele de umplere, apă de răcire, aer comprimat, lubrifiere, substanțe chimice de galvanizare, circulație în acvacultură și drenarea condensului. Fiecare aplicație necesită o revizuire separată a curățeniei, coroziunii, particulelor, duratei de viață și răspunsului de control.

Cum se instalează și se pune în funcțiune o supapă automată

Pregătirea și curățarea conductelor

Înainte de instalare, verificați tipul supapei, dimensiunea, materialul corpului, materialul de etanșare, presiunea nominală, intervalul de temperatură, tensiunea actuatorului, semnalul de control, poziția de siguranță și dimensiunile conexiunii. Spălați zgura de sudură, nisipul, calamul, banda de etanșare excesivă și alte resturi din conductă.

Direcția fluxului și suportul conductei

Urmați săgeata de curgere de pe corpul supapei. Direcția incorectă poate cauza control instabil, pierdere excesivă de presiune, închidere incompletă sau defecțiune a mecanismelor acționate cu pilot. Suporturile pentru conducte ar trebui să împiedice supapa și actuatorul să suporte greutatea conductei nesusținută.

Conexiuni de supapă din plastic

Conexiunile din plastic necesită o aliniere corectă și o strângere controlată. Șuruburile flanșei trebuie strânse treptat în cruce. Îmbinările filetate nu trebuie strânse excesiv. Adezivul priză nu trebuie să intre în supapă, iar garniturile de îmbinare trebuie să rămână curate și poziționate corect.

Conexiuni electrice și pneumatice

Confirmați tensiunea de alimentare, alocarea terminalelor, împământarea, etanșarea presetupei de cablu, cablarea semnalului și circuitele de feedback. Sistemele pneumatice necesită aer curat, uscat, reglat, filtre adecvate, tuburi fără scurgeri și controale de debit reglate corect.

Verificări de punere în funcțiune

Efectuați un test de funcționare uscată, confirmați direcția de deschidere, verificați întrerupătoarele de limitare, verificați anularea manuală, testați acțiunea de siguranță și verificați pentru zgomot anormal. Presurizați treptat sistemul și verificați scurgerile din corp, scaun, tijă, flanșă, filet și îmbinare. Supapele modulante trebuie calibrate în poziții complet închise, complet deschise și mai multe poziții intermediare.

Întreținere automată a supapelor și depanare

Întreținere de rutină

Inspectați corpul supapei, conexiunile, actuatorul, cablajul, tubulatura de aer, indicatorul de poziție, semnalul de feedback și comanda manuală. Curăţaţi filtrele din amonte şi depunerile interne acolo unde este necesar. Intervalele de întreținere ar trebui să fie mai scurte pentru aplicații corozive, abrazive, la temperatură înaltă, în aer liber sau cu ciclu înalt.

Supapa automată nu se deschide sau nu se închide

Scurgeri și funcționare lentă

Scurgerile interne pot rezulta din murdărie pe scaun, garnituri uzate, elemente de închidere deteriorate, presiune diferențială excesivă, atac chimic sau reglare incorectă a poziției închise. Scurgerile exterioare pot fi cauzate de nealiniere, garnituri deteriorate, corpuri crăpate, îmbinări slăbite sau solicitarea excesivă a conductei.

Funcționarea lentă poate rezulta din tensiune scăzută, presiune scăzută a aerului, tuburi restricționate, depuneri interne, umflarea etanșării, vâscozitate ridicată, presiune diferențială excesivă sau uzură a actuatorului. Creșterea cuplului fără a identifica cauza poate deteriora corpul supapei sau tija.

Ciclism frecvent și ciocan de apă

Deschiderea și închiderea frecventă pot fi cauzate de semnale instabile ale senzorului, limite de control înguste, reglaj incorect al controlerului, o supapă supradimensionată sau feedback de poziție defectuos. Lovitura de berbec poate fi redusă prin creșterea timpului de închidere, scăderea vitezei de curgere, reglarea controalelor pneumatice ale debitului sau instalarea unui echipament adecvat de control al supratensiunii.

Specificațiile cheie ale supapelor automate pe care cumpărătorii ar trebui să le verifice

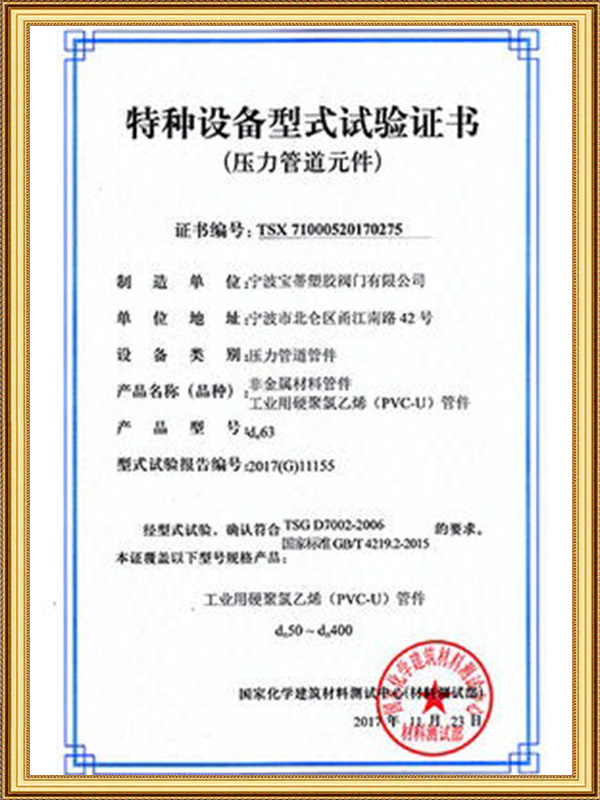

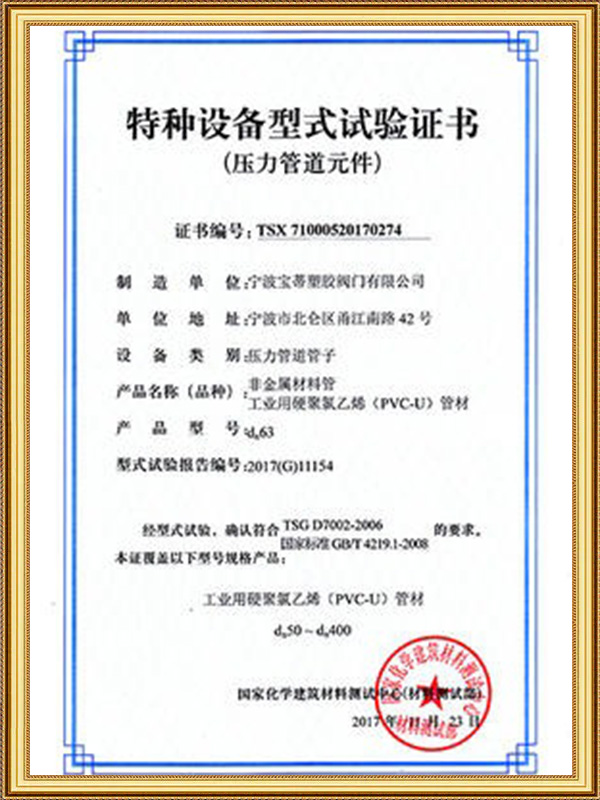

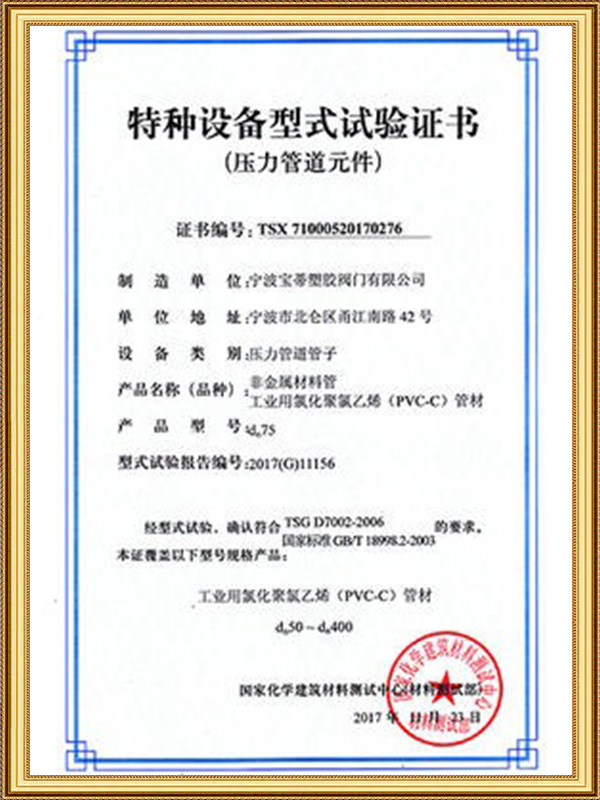

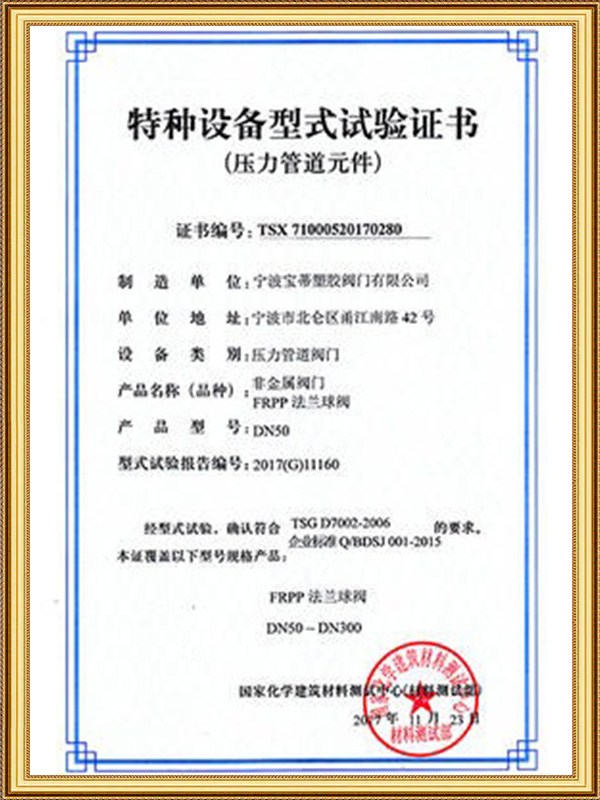

Ningbo Baodi Plastic Valve Co., Ltd. a obținut certificările de sistem ISO 9001, ISO 14001 și ISO 45001, precum și licența națională de fabricație a componentelor pentru conducte de presiune pentru echipamente speciale. Este recunoscută ca o întreprindere națională de înaltă tehnologie și o întreprindere specializată și sofisticată a orașului Ningbo. Compania este, de asemenea, principalul redactor de standarde care acoperă supapele cu diafragmă din plastic, supapele cu bilă din plastic și supapele de reținere din plastic.

Întrebări frecvente despre supapa automată

O supapă automată are întotdeauna nevoie de electricitate?

Nu. Actuatoarele electrice și supapele solenoide necesită energie electrică, supapele pneumatice folosesc aer comprimat, iar supapele de control, de reducere a presiunii, de plutire sau de scurgere pot funcționa prin presiunea fluidului sau forța mecanică.

Care este diferența dintre o supapă automată și o supapă electromagnetică?

O supapă solenoidală este un tip specific de supapă automată. Utilizează o bobină electromagnetică și este proiectat în principal pentru controlul rapid pornire/oprire. Supapele automate pot utiliza, de asemenea, motoare electrice, actuatoare pneumatice, sisteme hidraulice sau mecanisme auto-acționate.

Poate fi acţionată manual o supapă automată?

Multe dispozitive de acţionare includ o roată de mână, o pârghie, un arbore de operare sau o comandă manuală a solenoidului. Este posibil să fie necesară izolarea alimentării cu energie sau a aerului înainte de operarea manuală pentru a preveni deteriorarea actuatorului sau mișcarea neașteptată.

Ce se întâmplă în timpul unei căderi de curent?

Supapa se poate deschide, se poate închide sau rămâne pe loc. Configurația corectă depinde de siguranța procesului. Supapele de alimentare cu substanțe chimice nu se închid adesea, în timp ce supapele de apă de răcire ar putea fi nevoite să se deschidă.

Cât durează o supapă automată?

Durata de viață depinde de compatibilitatea chimică, presiune, temperatură, frecvența ciclului, particule, alinierea instalării, dimensionarea actuatorului și întreținerea. Serviciul cu apă curată poate oferi mulți ani de funcționare, în timp ce serviciul abraziv sau coroziv cu ciclu înalt poate necesita înlocuirea mai frecventă a etanșării sau a diafragmei.

Poate fi folosită o singură supapă automată pentru diferite fluide?

Doar atunci când toate materialele umede sunt compatibile cu fiecare fluid. Denumirea chimică, concentrația, temperatura, vâscozitatea și posibila reacție cu mediile reziduale trebuie verificate înainte de schimbarea serviciului.

Poate fi instalată o supapă automată în aer liber?

Da, când materialele actuatorului și supapei sunt potrivite pentru ploaie, praf, lumina soarelui, condens, schimbări de temperatură, vapori chimici și posibile inundații. Presetupele și carcasele trebuie să mențină nivelul de protecție necesar.

De ce o supapă automată nu se închide complet?

Cauzele obișnuite includ resturi de pe scaun, garnituri deteriorate, setări incorecte ale limitelor, cuplu insuficient al actuatorului, presiune diferențială excesivă, materiale de etanșare umflate, instalare inversă sau obstrucție internă.

Poate o supapă cu bilă automată să regleze debitul?

O supapă cu bilă automată standard este destinată în principal deschiderii și închiderii complete. Deschiderea parțială pe termen lung poate crea uzura scaunului, vibrații și eroziune. O supapă de control proiectată special este mai potrivită pentru reglarea proporțională continuă.

O supapă automată are nevoie de o sită în amonte?

O sită este recomandată pentru supapele cu solenoid, acţionate pilot, de reducere a presiunii şi supape de control mici, atunci când mediul conţine rugină, nisip, calcar sau resturi de construcţie. De asemenea, sita trebuie curățată în mod regulat pentru a preveni pierderea excesivă de presiune.

Ce informații ar trebui trimise producătorului?

Utilizatorii ar trebui să furnizeze mediul, concentrația, debitul, presiunea, temperatura, dimensiunea conductei, standardul de conectare, funcția supapei, materialele preferate, tipul actuatorului, sursa de alimentare, semnalul de control, acțiunea de siguranță, timpul de deschidere, mediul de instalare, cerința de feedback și documentația necesară.
