Care sunt alte produse cu supape din plastic? Analiza arhitecturii în sistemele de conducte industriale

În medii complexe de manipulare a fluidelor, supapele standard cu bilă, fluture și cu diafragmă gestionează fluxul direcțional primar. Cu toate acestea, menținerea integrității sistemului, prevenirea cavitației pompei și permiterea unor diagnostice precise necesită componente auxiliare specializate. Această categorie tehnică, definită ca alte produse cu supape din plastic, cuprinde dispozitive esențiale de control manual al fluidelor concepute pentru a îndeplini aceste nișe operaționale foarte specifice într-o rețea de conducte.

Fabricația și integritatea structurală a acestor supape auxiliare sunt esențiale pentru siguranța generală a sistemului. Având originile din 1979, Ningbo Baodi Plastic Valve Co., Ltd. este una dintre primele întreprinderi din China care a proiectat și produs supape industriale din plastic. După ce a fabricat prima supapă cu diafragmă din plastic în 1979 și a inventat supapa cu bilă cu flanșă dintr-o singură piesă în 1992, compania sa concentrat constant pe rezolvarea provocărilor complexe de control al fluidelor. În calitate de redactor principal al standardelor naționale pentru supapele din plastic, Ningbo Baodi Plastic Valve Co., Ltd. își proiectează alte produse pentru supape din plastic pentru a îndeplini exact aceleași cote de presiune și protocoale de rezistență chimică ca și componentele sale primare de control al debitului. Acest lucru asigură că fiecare punct din rețeaua de fluide menține compatibilitatea constantă a materialului.

Rolul suplimentar al supapelor auxiliare în circuitele fluidelor

Alte produse cu supape din plastic funcționează ca strat de protecție și diagnostic în cadrul unei arhitecturi de conducte industriale. Ele nu reglează de obicei debitul volumetric principal; în schimb, se adresează variabilelor fizice care apar în timpul transportului fluidelor. De exemplu, supapele de prelevare a probelor din plastic (robineți de laborator) permit operatorilor să extragă micro-volume de substanțe chimice agresive pentru analize de laborator fără a depresuriza conducta principală. Supapele de picior funcționează la punctul de admisie al pompelor de aspirație pentru a preveni pierderea amorsului, în timp ce supapele de eliberare a aerului expulzează automat pungile de gaz acumulate care altfel ar putea provoca pipi severe de presiune sau efecte de lovitură de berbec.

Avantajele fizice de bază: polimeri plastici versus aliaje metalice

Atunci când se selectează supape manuale auxiliare pentru medii foarte corozive sau ultrapure, polimerii termoplastici oferă avantaje fizice și termodinamice distincte față de componentele metalice tradiționale. Tabelul de mai jos subliniază diferențele de parametri specifici în aplicațiile industriale.

De când și-a extins linia de produse în 2006 pentru a acoperi țevi și fitinguri industriale cuprinzătoare din plastic, Ningbo Baodi Plastic Valve Co., Ltd. a folosit materiale avansate precum CPVC pentru a se asigura că aceste componente auxiliare pot rezista la temperaturi ridicate de procesare. Prin integrarea altor produse termoplastice cu supape din plastic în sistem, instalațiile pot elimina costurile de întreținere asociate cu îndepărtarea ruginii și oboseala metalelor, extinzând astfel ciclul de viață al întregii operațiuni de manipulare a fluidelor.

Structuri de bază și mecanisme de funcționare ale altor produse cu supape din plastic

Fiabilitatea operațională a rețelelor de fluide industriale depinde în mare măsură de mecanismele interne ale componentelor auxiliare. Ca o întreprindere națională de înaltă tehnologie recunoscută și o întreprindere specializată și sofisticată a orașului Ningbo, Ningbo Baodi Plastic Valve Co., Ltd. își proiectează alte produse cu supape din plastic pentru a rezista forțelor hidrodinamice solicitante și mediilor chimice agresive. Mai jos este o detaliere a structurilor interne și a principiilor de funcționare ale acestor dispozitive critice de control al fluidelor.

Supape de picior din plastic industrial: anti-retur și protecție a pompei

Instalate la punctul de admisie al unei conducte de aspirație, supapele de picior din plastic îndeplinesc o dublă funcție mecanică: filtrarea resturilor și prevenirea refluxului. Mecanismul intern prezintă, de obicei, un element de control ponderat sau asistat de arc (cum ar fi o bilă sau o clapă) care se deschide sub presiunea de aspirație negativă generată de o pompă. Când pompa se oprește, greutatea coloanei de fluid forțează elementul intern să se etanșeze instantaneu împotriva unui inel O din elastomer (de obicei EPDM sau FPM). Acest mecanism reține fluidul în conducta de aspirație, împiedicând pompa să experimenteze o funcționare uscată sau „pierderea amorsului”.

O componentă structurală critică a supapei de picior este sita integrată (ecran de aspirație). Ningbo Baodi Plastic Valve Co., Ltd. proiectează aceste filtre pentru a maximiza raportul de suprafață deschisă, care minimizează căderea de presiune, blocând în același timp particulele solide care ar putea deteriora rotoarele pompei centrifuge.

Supape de eliberare a aerului și de întrerupere a vidului: Reglarea presiunii sistemului

Acumularea de gaze în conductele industriale poate duce la limitarea debitului, la creșterea consumului de energie al pompei și la lovituri de ariete distructive. Supapele de eliberare a aerului din plastic utilizează un mecanism de plutire intern proiectat cu precizie într-o cameră verticală. Când aerul se acumulează în punctele înalte ale unui sistem, nivelul fluidului din camera supapei scade. Acest lucru coboară plutitorul intern, deschizând un orificiu pentru evacuarea gazului prins. Pe măsură ce fluidul deplasează aerul expulzat, flotorul se ridică pentru a etanșa orificiul.

Dimpotrivă, supapele de întrerupere a vidului protejează conductele de prăbușirea presiunii negative. Dacă sistemul este golit rapid, supapa se deschide pentru a admite aer ambiental, întrerupând vidul. Fabricarea acestor componente necesită toleranțe dimensionale precise, care reflectă procesele stricte de control al calității menținute în conformitate cu certificările de sistem ISO 9001, ISO 14001 și ISO 45001 la Ningbo Baodi Plastic Valve Co., Ltd.

Robinet de laborator și supape de eșantionare: control micro-debit de înaltă precizie

În instalațiile de dozare chimică și de tratare a apei, operatorii trebuie să extragă probe de mediu fără a întrerupe fluxul principal al procesului sau a modifica presiunea sistemului. Robinetele de laborator din plastic și supapele de prelevare de probe sunt supape compacte, cu un sfert de tură sau tip ac, concepute pentru extracția fluidului în micro-volum. Structura internă minimizează spațiul mort (cavități în care fluidul poate stagna), asigurând că fluidul extras este o probă adevărată, reprezentativă, fără contaminare încrucișată.

Deoarece prelevarea de probe implică adesea acizi sau alcaline foarte concentrate, integritatea materialului este primordială. Aceste supape sunt turnate în întregime din compuși termoplastici, fără părți metalice umede expuse, asigurând rezistență completă la mediile corozive în timpul funcționării manuale.

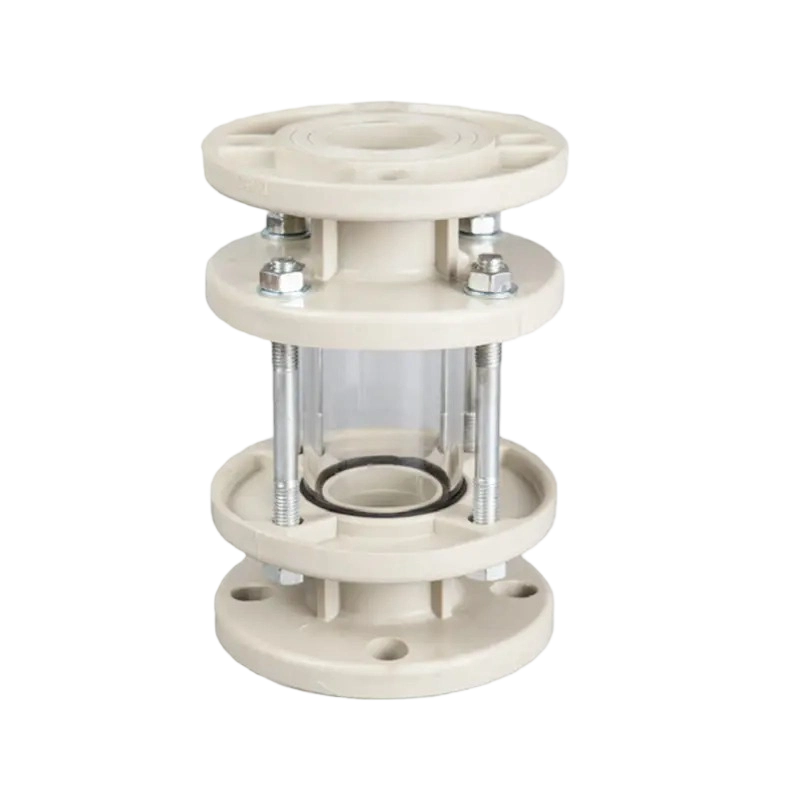

Ochelari de vedere din plastic și indicatori de nivel: Diagnosticare vizuală a fluidelor

Deși nu reglează în mod activ fluxul fizic, ochelarii de vedere sunt esențiale Alte produse cu supapă din plastic pentru monitorizarea în timp real a fluidelor. Acestea constau dintr-o secțiune structurală transparentă - adesea extrudată din policarbonat de înaltă claritate sau PVC transparent - flancată de capete de conectare termoplastice standard. Acest aspect permite operatorilor să confirme vizual direcția fluxului fluidului, culoarea suportului, turbiditatea și prezența bulelor de aer antrenate fără a demonta conducta.

Pentru a oferi o referință tehnică clară pentru proiectarea sistemului de conducte, următorul tabel prezintă parametrii mecanici și limitele standard de funcționare ale acestor componente auxiliare de bază.

Comparația materialelor polimerice pentru fabricarea altor produse cu supape din plastic

Longevitatea operațională și siguranța oricărei rețele de manipulare a fluidelor impun ca toate componentele auxiliare să se potrivească sau să depășească rezistența chimică și termică a conductei principale. Atunci când proiectați alte produse cu supape din plastic, selectarea rășinii termoplastice adecvate este pasul cel mai critic în prevenirea degradării premature a materialului, a permeației sau a defecțiunii structurale sub presiune.

Clasându-se printre liderii mondiali în ceea ce privește numărul de categorii de produse, Ningbo Baodi Plastic Valve Co., Ltd. este capabilă să acopere pe deplin cerințele pentru conducte și supape din plastic industrial. Prin utilizarea unui spectru larg de polimeri moleculari avansați, fabrica se asigură că fiecare mediu industrial specific, de la transportul apei ambientale până la procesarea chimică extremă, are o soluție de supapă auxiliară potrivită cu precizie.

UPVC (policlorura de vinil neplastifiata)

UPVC este materialul de bază pentru majoritatea aplicațiilor standard de apă industrială și apă uzată. Deoarece nu are plastifianți, structura sa moleculară rigidă oferă rezistență ridicată la tracțiune și stabilitate dimensională excelentă la temperaturi ambientale. UPVC Alte produse cu supape din plastic prezintă o inerție puternică față de acizi anorganici cu spectru larg, alcalii și soluții de sare. Cu toate acestea, pragul său termic este relativ scăzut, ceea ce îl face inadecvat pentru procese continue care depășesc 60°C (140°F).

CPVC (clorură de polivinil clorură)

Prin supunerea rășinii PVC standard unei reacții post-clorinare, conținutul de clor crește de la aproximativ 57% la până la 74%. Această modificare moleculară crește semnificativ temperatura de tranziție sticloasă a polimerului. CPVC își poate menține rezistența mecanică și capacitățile de purtare a presiunii în medii fluide până la 90°C (194°F). În 2006, Ningbo Baodi Plastic Valve Co., Ltd. a devenit una dintre primele întreprinderi interne care a aplicat material CPVC în producția de supape de conducte de calitate industrială, oferind soluții auxiliare robuste pentru dozarea chimică comercială la temperatură înaltă și liniile de finisare a metalelor.

PP (polipropilenă) și PPH (polipropilenă homopolimer)

Polipropilena este un termoplastic semicristalin cunoscut pentru rezistența sa excepțională la alcalii foarte corozivi, solvenții organici și agenții de degresare - medii care atacă adesea polimerii pe bază de PVC. PPH (o variantă de homopolimer modificat) oferă o structură cristalină mai fină, rezultând o rezistență superioară la impact și o rezistență mai bună la fluaj pe termen lung. Vizorul, robinetele de laborator și supapele de picior pe bază de PP sunt utilizate pe scară largă în industria de prelucrare chimică (CPI) și în fabricarea îngrășămintelor, funcționând confortabil la temperaturi de până la 95°C (203°F).

PVDF (fluorura de poliviniliden)

PVDF este un fluoropolimer termoplastic foarte nereactiv, conceput pentru condiții industriale extreme. Legăturile sale carbon-fluor îl fac practic imun la degradarea de la halogeni agresivi (cum ar fi clorul umed și bromul), oxidanții puternici și radiațiile ultraviolete intense (UV). În plus, PVDF nu necesită adăugarea de stabilizatori termici sau auxiliari de procesare, ceea ce înseamnă că nu va scurge contaminanți în fluid. Acest lucru face ca PVDF Other Plastic Valve Products să fie standardul absolut pentru sistemele cu apă ultrapură (UPW) în producția de semiconductori și procesarea farmaceutică critică, cu un prag de temperatură de funcționare continuă de până la 120°C (248°F).

Pentru a ajuta inginerii de conducte și echipele de achiziții în alegerea materialelor, următorul tabel detaliază parametrii termodinamici și mecanici comparativi ai acestor patru polimeri de bază utilizați în fabricarea supapelor auxiliare.

Scenarii cheie de aplicații industriale pentru alte produse cu supape din plastic

Amplasarea strategică a dispozitivelor auxiliare de control al fluidelor are un impact direct asupra eficienței și siguranței unei fabrici de procesare. De peste 40 de ani de la înființare, Ningbo Baodi Plastic Valve Co., Ltd. a proiectat și fabricat diverse supape din plastic pentru cele mai exigente industrii. După ce au exportat în peste 60 de țări și au deservit zeci de mii de întreprinderi la nivel global, alte produse cu supape din plastic ale fabricii sunt profund integrate în diverse sectoare industriale.

Rețele de tratare a apei și apelor uzate (WWT).

În instalațiile WWT municipale și industriale, menținerea unui flux constant de fluid este esențială. Supapele de picior din plastic sunt instalate sistematic în partea de jos a stațiilor de ridicare de aspirație pentru a preveni returul nămolului și pentru a menține amorsa pompei centrifuge. În plus, conductele de transport de apă pe distanțe lungi sunt susceptibile la formarea de pungi de aer, ceea ce limitează secțiunile transversale de trecere a fluidului. Instalarea supapelor de eliberare a aerului din plastic la punctele înalte ale sistemului asigură aerisirea continuă, optimizând astfel eficiența hidrodinamică și prevenind undele de șoc mecanic.

Sisteme de procesare și dozare a produselor chimice

Instalațiile chimice care manipulează reactivi periculoși, cum ar fi acidul sulfuric, hipocloritul de sodiu și soda caustică, necesită o prevenire strictă a scurgerilor. În aceste medii, alte produse cu supape din plastic, cum ar fi supapele de eșantionare PVDF sau PP (robinete de laborator) sunt integrate în liniile de derivație sau colectoarele principale. Acestea permit inginerilor chimiști să extragă în siguranță microprobe pentru titrare și controlul calității fără a expune mediul larg la vapori toxici.

Irigații agricole și acvacultură

Rețelele de fluide în aer liber se confruntă cu provocările duble: gestionarea masivă a volumului și expunerea la ultraviolete (UV). Supapele auxiliare termoplastice de mare capacitate utilizate în aceste sectoare sunt combinate cu stabilizatori UV. Supapele de reținere din plastic cu diametru mare și întrerupătoarele de vid sunt utilizate în colectoarele de irigare pentru a preveni sifonarea și pentru a proteja sursele de apă de contaminarea încrucișată cu îngrășăminte sau pesticide în timpul opririi sistemului.

Integrarea conductelor industriale: specificații de instalare și toleranță operațională

Instalarea necorespunzătoare este cauza principală a defecțiunii premature a sistemelor de conducte termoplastice. Spre deosebire de componentele metalice, polimerii plastici posedă un modul de elasticitate mai scăzut, ceea ce înseamnă că sunt mai susceptibili la strângere excesivă și la solicitări mecanice. Deținând licența națională de fabricație a componentelor de conducte de presiune pentru echipamente speciale, Ningbo Baodi Plastic Valve Co., Ltd. produce alte produse cu supape din plastic cu toleranțe dimensionale exacte care se aliniază cu standardele internaționale de conectare a conductelor.

Atunci când integrează aceste supape auxiliare într-o rețea mai largă de fluide, inginerii trebuie să selecteze metoda de conectare adecvată pe baza presiunii nominale a sistemului, a fluidelor și a frecvenței de întreținere necesare.

Fuziunea prizei și cimentarea cu solvenți

Conexiunile prize creează o legătură fără sudură, permanentă între țeavă și capătul supapei. Pentru UPVC și CPVC, cimenturile chimice cu solvenți dizolvă stratul de suprafață al polimerului, fuzionând componentele împreună. Pentru PP și PVDF, se utilizează fuziunea cu prize termice. Această metodă oferă cea mai mare toleranță la presiune, dar elimină capacitatea de a demonta cu ușurință supapa pentru întreținerea viitoare.

Conexiuni filetate (NPT / BSPT)

Conexiunile filetate sunt comune pentru alte produse cu valve din plastic mai mici, cum ar fi robinete de laborator și ochelari de vedere de ½ inch până la 2 inch. Instalatorii trebuie să folosească bandă de etanșare PTFE (Teflon) compatibilă pentru a asigura o îmbinare etanșă. Sigilanții lichizi pentru filete ar trebui să fie evitați, cu excepția cazului în care sunt clasificați în mod explicit pentru polimerul plastic specific, deoarece unele baze chimice pot provoca fisurarea prin stres de mediu (ESC) în structurile din PVC sau policarbonat.

Conexiuni cu flanșe

Flanșarea este metoda standard pentru supapele cu diametru mare și pentru împerecherea componentelor din plastic cu conductele metalice sau mașini grele. Deoarece flanșele termoplastice se pot deforma sau crăpa dacă se aplică o forță excesivă, este obligatorie utilizarea unei chei dinamometrice și respectarea unei secvențe stricte de strângere cu model în stea. Alinierea corectă este crucială pentru a evita transmiterea momentelor de încovoiere corpului supapei.

Următorul tabel prezintă parametrii standard de integrare și limitele de cuplu recomandate pentru instalarea supapelor auxiliare termoplastice.

Întrebări frecvente (FAQ) cu privire la alte produse cu valve din plastic

Atunci când proiectează sisteme complexe de manipulare a fluidelor, echipele de achiziții și operatorii fabricii se confruntă frecvent cu provocări tehnice specifice în ceea ce privește integrarea supapelor manuale auxiliare. Mai jos este o detaliere tehnică a celor mai frecvente întrebări legate de alte produse cu supape din plastic.

Î1: În ce circumstanțe trebuie instalată o supapă de picior într-un sistem de pompare în loc de o supapă de reținere standard?

În timp ce ambele componente împiedică curgerea inversă a fluidului, o supapă de picior este strict necesară în punctul cel mai de jos al unui sistem de ridicare cu aspirație negativă (unde pompa este situată deasupra rezervorului de lichid). O supapă de reținere standard nu are o sită integrată. Dacă sunt folosite la o admisie de aspirație, resturile ar putea ocoli cu ușurință supapa și pot distruge rotorul pompei. Designul specializat al supapei de picior combină prevenirea refluxului pentru a menține amorsa cu un ecran de filtrare grosier pentru a proteja activele mecanice din aval.

Î2: Cum afectează fluctuațiile de temperatură presiunea nominală (PSI/PN) a supapelor auxiliare termoplastice?

Presiunea nominală a oricărei supape din plastic este legată intrinsec de temperatura fluidului. Presiunea nominală standard (cum ar fi PN10 sau 150 PSI) este întotdeauna calculată la o temperatură ambientală de 20°C (68°F). Pe măsură ce temperatura crește, rezistența la tracțiune a polimerului scade, necesitând aplicarea unui factor de reducere a presiunii. Echipele de inginerie de la Ningbo Baodi Plastic Valve Co., Ltd. subliniază că selectarea altor produse cu supape din plastic trebuie să țină cont de temperatura maximă de funcționare continuă pentru a preveni ruptura catastrofală. Tabelul de mai jos ilustrează comportamentul de bază de reducere a presiunii a polimerilor miez.

Î3: Supapele de prelevare a probelor UPVC pot fi utilizate în sisteme de fluide care conțin solvenți organici?

Nu. În timp ce UPVC oferă o rezistență excepțională la acizii anorganici (cum ar fi acidul clorhidric sau sulfuric) și alcalii, este foarte vulnerabil la majoritatea solvenților organici, inclusiv la aromatici, cetone și hidrocarburi clorurate. Expunerea la aceste medii va face ca UPVC să se umfle, să se înmoaie și, în cele din urmă, să se dizolve, ducând la scurgeri imediate la nodul de eșantionare. Pentru extracția cu solvent organic, Ningbo Baodi Plastic Valve Co., Ltd. recomandă utilizarea robinetelor de laborator din PP sau PVDF, care posedă densitatea moleculară necesară pentru a rezista atacurilor chimice organice.

Î4: Supapele de eliberare a aerului din plastic vor deveni casante sau vor curge sub expunerea pe termen lung la UV în aer liber?

Materialele standard UPVC și PP vor suferi foto-oxidare atunci când sunt expuse la radiații ultraviolete (UV) prelungite. Această degradare face ca polimerul să se decoloreze (de obicei devine alb sau maro) și să-și piardă rezistența la impact, făcându-l fragil. Cu toate acestea, acest lucru afectează în primul rând stratul de suprafață. Pentru irigații în aer liber sau aplicații WWT în aer liber, componentele conductelor pot fi protejate cu un strat de vopsea latex rezistentă la UV. Alternativ, alegerea PVDF – care este în mod inerent stabilă la UV – elimină complet riscul degradării solare.

Î5: Sunt supapele auxiliare susceptibile de a fi deteriorate dacă se produce un ciocan de berbec în conductă?

Da. Lovitura de berbec (șoc hidraulic) are loc atunci când un fluid în mișcare este forțat să se oprească sau să schimbe brusc direcția, cum ar fi închiderea rapidă a unei supape cu bilă a conductei principale. Valul de presiune rezultat poate crește temporar la peste zece ori presiunea normală de funcționare a sistemului. Această forță extremă poate sparge ochelarii de vedere din plastic, poate rupe flotoarele interne ale supapelor de eliberare a aerului sau poate sufla garniturile inelelor O de pe supapele de eșantionare. Pentru a proteja alte produse cu supape din plastic, operatorii trebuie să asigure viteze de acționare corespunzătoare pe supapele primare și trebuie instalate supape de eliberare a aerului/de vid dimensionate corespunzător pentru a acționa ca amortizoare a sistemului prin evacuarea excesului de gaze antrenate.
