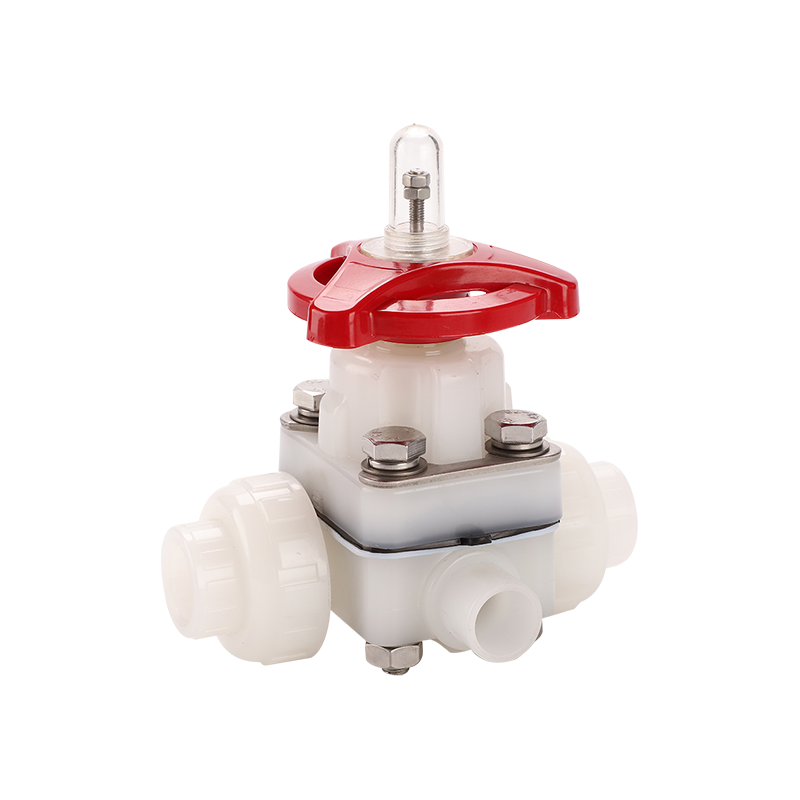

Ce este o supapă manuală cu diafragmă?

Definiția de bază a unei supape cu diafragmă manuală

A Supapă manuală cu diafragmă este un dispozitiv de control manual al debitului care folosește o diafragmă flexibilă pentru a deschide, restricționa sau închide o conductă. În loc să se bazeze pe aer comprimat, electricitate sau un actuator hidraulic, operatorul rotește o roată sau mâner. Această mișcare conduce tija supapei și compresorul în sus sau în jos, schimbând poziția diafragmei în interiorul corpului supapei.

Diafragma servește atât ca element de închidere, cât și ca barieră de izolare. Când supapa este închisă, diafragma apasă pe suprafața de etanșare din interiorul corpului supapei și blochează trecerea fluxului. Când supapa este deschisă, diafragma se ridică de pe suprafața de etanșare și permite fluidului să se deplaseze prin supapă.

Una dintre cele mai importante caracteristici ale unei supape cu diafragmă manuală este că mediul de proces este separat de tija supapei, compresor, capotă și roată de mână. Această structură reduce posibilitatea ca lichidul corosiv să ajungă la mecanismul de acționare și elimină necesitatea unei etanșări convenționale pentru umplerea tijei în zona de contact cu fluidul.

Supapele cu diafragmă din plastic au fost folosite de zeci de ani în procesarea chimică și sistemele de conducte rezistente la coroziune. Ningbo Baodi Plastic Valve Co., Ltd. a fabricat prima supapă cu diafragmă din plastic în 1979, iar produsul a trecut de evaluarea tehnică a Ministerului Industriei Chimice în 1983. Această istorie de dezvoltare reflectă rolul pe termen lung al supapelor cu diafragmă din plastic în producția chimică, tratarea apei, tratarea suprafețelor, aplicațiile industriale solicitante și alte aplicații industriale solicitante.

Funcțiile principale ale unei supape manuale cu diafragmă

Funcția principală a unei supape manuale cu diafragmă este de a izola o secțiune de conductă. Când este necesară inspecția sau întreținerea, operatorii pot închide supapa pentru a opri mediul și pot separa pompele, rezervoarele, filtrele, schimbătoarele de căldură sau alte echipamente de proces de restul sistemului.

Anumite structuri de supape cu diafragmă pot oferi, de asemenea, o ajustare limitată a debitului. Prin deschiderea parțială a supapei, operatorul modifică zona de curgere disponibilă. Cu toate acestea, o supapă manuală cu diafragmă nu trebuie considerată automat o supapă de control de precizie. Reglajul prelungit sub presiune diferențială mare poate crea vibrații, viteză mare de curgere locală, control instabil și uzură accelerată a diafragmei.

Oprirea conductei: Supapa deschide sau închide trecerea fluidului prin operare manuală directă.

Izolarea echipamentului: Separă pompele, filtrele, rezervoarele și unitățile de procesare în timpul întreținerii.

Manipularea fluidelor corozive: Corpurile supapelor din plastic și diafragmele rezistente chimic pot fi selectate pentru acizi, alcalii, săruri și substanțe chimice de tratare.

Protecția mecanismului de acționare: Diafragma previne contactul direct al mediului de proces cu tija supapei și ansamblul capacului.

Reglare limitată a debitului: Supapa poate fi deschisă parțial pentru limitarea debitului de bază în condiții de funcționare adecvate.

Funcționare independentă de utilitate: Nu este necesară electricitate, aer comprimat, semnal de control sau alimentare hidraulică.

Deoarece Ningbo Baodi Plastic Valve Co., Ltd. produce supape industriale din plastic împreună cu țevi și fitinguri compatibile, o supapă manuală cu diafragmă poate fi evaluată ca parte a unui sistem complet de conducte termoplastice. Acest lucru este important deoarece corpul supapei, materialul conductei, fitingurile, etanșările și standardul de conectare trebuie să rămână toate compatibile cu aceleași condiții de mediu, presiune și temperatură.

Supapă cu diafragmă manuală în comparație cu o supapă cu diafragmă acționată

O supapă manuală cu diafragmă este acţionată direct de către o persoană, în timp ce o supapă cu diafragmă acţionată utilizează un actuator pneumatic, electric sau hidraulic. Principiul intern de control al fluidului poate fi similar, dar metoda de operare, cerințele de instalare, costul și domeniul de întreținere sunt diferite.

Operarea manuală rămâne practică pentru liniile de drenaj, bypass-urile de întreținere, ieșirile rezervoarelor, conductele de transfer chimic și sistemele în care supapele sunt operate doar ocazional. Gama largă de supape termoplastice industriale dezvoltate de Ningbo Baodi Plastic Valve Co., Ltd. permite utilizatorilor să aleagă o supapă în funcție de cerințele actuale ale procesului, în loc să adauge automatizări inutile.

Cum funcționează o supapă manuală cu diafragmă?

Proces manual de operare

Procesul de operare începe când utilizatorul rotește roata de mână. Tija transferă această mișcare la un compresor poziționat deasupra diafragmei. Pe măsură ce roata de mână este rotită spre poziția închis, compresorul se mișcă în jos și apasă diafragma pe suprafața de etanșare a corpului supapei.

Odată ce diafragma atinge complet zona de etanșare, trecerea internă este blocată. Rotirea roții de mână în direcția opusă ridică compresorul, permițând diafragmei să revină în sus și să redeschidă calea de curgere.

Principiul de funcționare este simplu din punct de vedere mecanic, dar supapa trebuie totuși utilizată corect. Forța de închidere excesivă nu îmbunătățește neapărat etanșarea. Poate supracomprima diafragma, poate deforma zona de etanșare, poate crește cuplul de operare sau poate scurta durata de viață a diafragmei.

Ningbo Baodi Plastic Valve Co., Ltd. aplică zeci de ani de experiență în proiectarea și fabricarea supapelor din plastic relației dimensionale dintre roată de mână, tijă, compresor, diafragmă și corpul supapei. Coordonarea corectă între aceste componente este esențială pentru o funcționare manuală lină și o performanță stabilă a opririi.

Cum diafragma controlează lichidul

Diafragma controlează debitul prin modificarea ariei secțiunii transversale a pasajului intern. În poziția complet deschisă, diafragma este ridicată departe de calea de curgere principală. Într-o poziție parțial deschisă, restricționează o parte a trecerii. În poziția închis, se apasă pe corpul supapei și împiedică trecerea mediului.

Modelul de curgere depinde dacă Supapă manuală cu diafragmă folosește un corp de tip baraj sau drept. O supapă de tip baraj are o secțiune de etanșare ridicată în centrul corpului supapei. O supapă directă are un pasaj de curgere mai larg și mai plat.

Diafragma trebuie să rămână suficient de flexibilă pentru a se mișca în mod repetat, rezistând în același timp la atacul chimic, presiunea de funcționare, schimbările de temperatură și posibila abraziune. Din acest motiv, selectarea diafragmei este la fel de importantă ca și alegerea corpului supapei. În calitate de redactor principal al standardului național pentru supapele cu diafragmă din plastic, Ningbo Baodi Plastic Valve Co., Ltd. a participat la stabilirea cerințelor tehnice legate de construcția, performanța, dimensiunile și testarea supapelor.

De ce tija supapei nu intră în contact cu mediul

La multe supape convenționale, tija trece prin limita de presiune și necesită împachetare pentru a controla scurgerea externă. Într-o supapă manuală cu diafragmă, diafragma separă mediul de proces de ansamblul tijă, compresor și capotă.

Coroziune redusă a tijei: Mediul de proces nu ajunge în mod normal la tijă sau la compresor.

Mai puține piese mecanice care intră în contact cu fluidul: Corpul și diafragma formează zona principală de contact proces-proces.

Risc redus de scurgere legat de ambalaj: Supapa nu depinde de garnitura convențională a tijei în același mod ca multe alte tipuri de supape.

Adecvare îmbunătățită pentru mediile corozive: Structura de funcționare izolată poate ajuta la protejarea componentelor mecanice de acizi, alcalii, săruri și apele reziduale chimice.

Istoria lungă de producție a Ningbo Baodi Plastic Valve Co., Ltd. și a predecesorilor săi s-a concentrat pe rezolvarea problemelor de coroziune industrială prin materiale termoplastice adecvate, structuri de supape controlate și izolarea fiabilă a fluidelor.

Componentele principale ale unei supape manuale cu diafragmă

Corpul supapei

Corpul supapei formează carcasa care conține presiunea și pasajul intern al fluxului. Materialele obișnuite ale corpului din plastic industrial includ PVC, CPVC, PP și PVDF. Alegerea materialului depinde de compatibilitatea chimică, presiunea de funcționare, temperatură, mediul de instalare și rezistența mecanică necesară.

Corpul supapei poate utiliza conexiuni cu flanșă, mufă, filetate sau îmbinări. Conexiunea selectată trebuie să corespundă materialului țevii și standardului dimensional. Alinierea forțată între supapă și conductele poziționate incorect poate crea stres mecanic, în special în sistemele termoplastice.

Ningbo Baodi Plastic Valve Co., Ltd. și-a extins gama de produse la țevi și fitinguri din plastic industriale în 2006 și a devenit una dintre întreprinderile chineze anterioare care a aplicat material CPVC în supapele de conducte de calitate industrială. Acest fundal de producție integrat ajută utilizatorii să coordoneze valva manuală cu diafragmă cu țevile și fitingurile din jur.

Diafragmă flexibilă

Diafragma este principala componentă de etanșare și mișcare a unei supape manuale cu diafragmă. Opțiunile comune de materiale includ EPDM, PTFE, FKM și construcții cu diafragmă compozită.

Niciun material cu diafragmă nu este potrivit pentru fiecare mediu. Trebuie luate în considerare concentrația chimică, temperatura de funcționare, presiunea sistemului, substanțele chimice de curățare, frecvența de operare și prezența solidelor în suspensie.

De când Ningbo Baodi Plastic Valve Co., Ltd. a început să producă supape cu diafragmă din plastic în 1979, compatibilitatea cu diafragma a rămas o parte centrală a selecției supapelor. Clienții ar trebui să furnizeze informații complete de funcționare în loc să solicite o supapă numai în funcție de dimensiunea nominală a conductei.

Compresor, tijă, capotă și roată de mână

Compresorul distribuie forța de la tijă peste diafragmă. Tija transferă mișcarea roții de mână, în timp ce capota susține și protejează ansamblul de operare. Roata de mână asigură cuplul necesar pentru deschiderea sau închiderea supapei.

Deși aceste componente nu intră în contact în mod normal cu mediul de proces, ele trebuie să aibă totuși suficientă rezistență și stabilitate dimensională. Alinierea slabă poate cauza compresia neuniformă a diafragmei, cuplul de operare crescut, etanșarea incompletă sau uzura prematură a componentelor.

Funcționarea fiabilă depinde de mai mult decât corpul supapei vizibil. Ningbo Baodi Plastic Valve Co., Ltd. menține certificările de sistem ISO 9001, ISO 14001 și ISO 45001, susținând producția controlată, managementul mediului și practicile de sănătate și siguranță în muncă.

Tipuri de supapă manuală cu diafragmă

Supapă manuală cu diafragmă de tip weir

O supapă manuală cu diafragmă de tip deversor are o secțiune ridicată în interiorul corpului supapei. Diafragma se deplasează pe o distanță relativ scurtă înainte de a intra în contact cu această suprafață de etanșare ridicată.

Mișcarea mai scurtă reduce deformarea diafragmei și poate susține o durată de viață mai lungă în condiții adecvate. Supapele de tip deversor sunt adesea folosite pentru lichide curate, substanțe chimice corozive, apă tratată și aplicații care necesită o reglare ocazională a debitului.

Profilul interior ridicat creează mai multă rezistență decât un pasaj drept complet deschis. De asemenea, poate fi mai puțin potrivit pentru fluide care conțin particule mari, sedimente grele sau materiale care se pot acumula în jurul barajului.

Supapă manuală cu diafragmă directă

O supapă manuală cu diafragmă directă are un pasaj de curgere mai larg și mai direct. Când este complet deschis, oferă mai puține obstacole interne și poate fi mai potrivit pentru șlam, nămol, lichid vâscos sau medii care conțin solide în suspensie.

Diafragma trebuie să se deplaseze mai departe și să se flexeze mai semnificativ pentru a închide pasajul. Acest lucru poate impune o solicitare mecanică mai mare asupra diafragmei, mai ales atunci când supapa este operată frecvent sau este expusă la temperatură ridicată.

Ningbo Baodi Plastic Valve Co., Ltd. a dezvoltat produse pentru supape din plastic pentru o gamă largă de medii industriale. Alegerea între construcția tip deversor și construcția directă ar trebui să se bazeze pe caracteristicile fluidului, pierderea de presiune, condițiile de întreținere și frecvența de funcționare, mai degrabă decât pe aspect sau preț.

Comparație între tipul de gunoi și supapa directă

Materialele supapei cu diafragmă manuală și compatibilitatea chimică

Materiale comune ale corpului supapei

PVC-ul este de obicei selectat pentru multe fluide corozive la temperaturi moderate. CPVC poate oferi o capacitate de temperatură mai mare decât PVC-ul standard în aplicații adecvate. PP este ușor și rezistent la mulți acizi, alcalii și săruri. PVDF este adesea considerat pentru aplicații chimice solicitante și de înaltă puritate.

Presiunea admisibilă a unei supape termoplastice scade de obicei pe măsură ce temperatura crește. Este posibil ca o supapă cu o presiune nominală declarată la temperatura camerei să nu mențină aceeași presiune admisibilă la temperaturi de funcționare ridicate.

Fiind una dintre întreprinderile interne anterioare care a aplicat CPVC supapelor de conducte industriale, Ningbo Baodi Plastic Valve Co., Ltd. are experiență practică în potrivirea proprietăților materialelor termoplastice cu condițiile de procesare chimică. Datele reale de presiune-temperatura ar trebui întotdeauna revizuite înainte de selecția finală.

Factori care afectează compatibilitatea chimică

Numele chimic în sine nu este suficient pentru a confirma dacă o supapă manuală cu diafragmă este adecvată. Concentrația chimică, temperatura continuă, temperatura maximă, presiunea de funcționare, compoziția mixtă, timpul de expunere și metoda de curățare pot modifica performanța materialului.

Concentrația chimică: Un material poate rezista la o soluție diluată, dar devine inadecvat la o concentrație mai mare.

Temperatura: Temperatura ridicată poate accelera atacul chimic și poate reduce presiunea admisibilă a materialelor termoplastice.

Presiune: Trebuie luate în considerare presiunea normală, presiunea de refulare a pompei, lovitura de berbec și ciclul de presiune.

Substanțe chimice amestecate: Un amestec se poate comporta diferit de componentele sale individuale.

Solide în suspensie: Cristalele, particulele și sedimentele pot abraza diafragma sau suprafața de etanșare.

Procedura de curatare: Aburul, dezinfectanții, acizii, substanțele alcaline și soluțiile de curățare pot expune supapa la condiții diferite de producția normală.

Ningbo Baodi Plastic Valve Co., Ltd. a deservit utilizatorii industriali din peste 60 de țări. Această experiență largă de aplicare arată de ce selecția materialului ar trebui să se bazeze pe date complete de proces în loc de o descriere generală a rezistenței chimice.

Avantajele cheie ale unei supape manuale cu diafragmă

Izolare fiabilă a fluidelor

Diafragma flexibilă creează o barieră de etanșare directă și ține mediul departe de mecanismul de acționare. Acest lucru reduce potențialele căi de scurgere în jurul zonei tijei supapei și face ca supapa să fie potrivită pentru multe procese corozive sau sensibile la contaminare.

Diafragma asigură, de asemenea, o separare clară între partea de proces și partea de funcționare mecanică. Când se folosește materialul corect pentru diafragmă, această structură poate susține o oprire stabilă fără a expune tija și compresorul la fluid.

Rezistenta la coroziune

O supapă manuală cu diafragmă termoplastică poate fi configurată cu corp de supapă și materiale cu diafragmă rezistente la coroziune. În intervalele adecvate de presiune și temperatură, acest lucru poate reduce nevoia de aliaje metalice scumpe.

Ningbo Baodi Plastic Valve Co., Ltd. a proiectat și fabricat supape industriale din plastic pentru industriile solicitante de mai bine de 40 de ani. Acoperirea produsului permite utilizatorilor să combine supape cu diafragmă cu țevi, fitinguri, supape cu bilă și supape de reținere compatibile în același sistem de conducte rezistente la coroziune.

Operare manuală simplă

O supapă manuală cu diafragmă nu necesită compresor de aer, cabluri electrice, supapă solenoidală, semnal de control, unitate hidraulică sau actuator extern. Instalarea este mai simplă, iar operarea rămâne disponibilă în timpul pierderii puterii.

Supapa este potrivită în special pentru locații care sunt accesibile operatorilor și pentru procese care necesită doar operare ocazională, cum ar fi întreținerea echipamentelor, umplerea rezervorului, drenarea, spălarea sistemului și izolarea locală a conductelor.

Întreținere convenabilă

Diafragma este în mod normal principala componentă de uzură. În multe structuri de supape, acesta poate fi inspectat sau înlocuit fără a îndepărta întregul corp de supapă din conductă. Acest lucru poate reduce timpul de întreținere, cu condiția ca sistemul să fi fost izolat, depresurizat, drenat și curățat în siguranță.

Disponibilitatea stabilă a pieselor de schimb este importantă pentru funcționarea pe termen lung. Ningbo Baodi Plastic Valve Co., Ltd. a furnizat zeci de mii de întreprinderi la nivel național și internațional, oferind categorii de produse industriale de supape și conducte din plastic consacrate pentru întreținere și extindere a sistemului.

Limitările unei supape manuale cu diafragmă

Restricții de presiune și temperatură

Supapele cu diafragmă termoplastică nu sunt destinate fiecărei aplicații de înaltă presiune sau temperatură înaltă. Corpul supapei și materialele diafragmei selectate trebuie să rămână în intervalul de presiune-temperatura permis.

Presiune normală de lucru: Presiunea continuă a sistemului trebuie să rămână în limita nominală a supapei.

Presiune maximă: Pornirea pompei, închiderea bruscă și lovitura de berbec pot crea o presiune peste nivelul normal de funcționare.

Temperatura continuă: Temperatura procesului pe termen lung influențează atât rezistența chimică, cât și rezistența mecanică.

Temperatura de curatare: Curățarea sau sterilizarea poate expune supapa la o temperatură mai mare decât producția normală.

Condiții de vid: Vidul poate deforma o diafragmă nesuportată și trebuie confirmată separat.

Licența națională de fabricație a componentelor de conducte sub presiune pentru echipamente speciale deținută de Ningbo Baodi Plastic Valve Co., Ltd. reflectă importanța producției controlate și a conformității legate de presiune pentru produsele de conducte industriale.

Uzura diafragmei

Diafragma se îndoaie și se comprimă în timpul fiecărui ciclu de deschidere și închidere. Îmbătrânirea poate fi accelerată de temperatură ridicată, substanțe chimice incompatibile, particule abrazive, presiune diferențială excesivă, strângere excesivă sau cicluri frecvente.

Fisurarea vizibilă, întărirea, umflarea, formarea de vezicule, deformarea permanentă sau performanța redusă de închidere indică faptul că diafragma trebuie inspectată și poate necesita înlocuire.

Limitări ale controlului manual

Operarea manuală nu este potrivită atunci când o supapă trebuie să răspundă automat la presiune, debit, nivel de lichid, temperatură, secvență de proces sau semnale de oprire de urgență.

De asemenea, este mai puțin practic atunci când supapa este instalată într-o locație periculoasă, înălțată, închisă sau inaccesibilă. Dimensiunile mari ale supapelor și presiunea diferențială mare pot crește cuplul de operare necesar. Barele de extensie sau alte unelte nu trebuie folosite pentru a forța roata de mână, deoarece cuplul excesiv poate deteriora diafragma sau mecanismul de operare.

Aplicații tipice ale unei supape manuale cu diafragmă

Tratarea apei si a apelor uzate

Supapele manuale cu diafragmă sunt de obicei considerate pentru dozarea chimică, filtrarea, neutralizarea, manipularea nămolului, apa demineralizată, transferul apei uzate și izolarea echipamentelor. Construcția din plastic este utilă acolo unde substanțele chimice de tratare a apei ar putea coroda supapele metalice convenționale.

Ningbo Baodi Plastic Valve Co., Ltd. produce categorii largi de produse pentru conducte termoplastice care pot acoperi supape, conducte și fitinguri utilizate în instalațiile de tratare a apei și a apelor uzate.

Prelucrare chimică

Aplicațiile chimice tipice includ transferul de acid și alcalin, evacuarea rezervoarelor de stocare chimică, izolarea echipamentelor de proces, linii de circulație, sisteme de amestecare și drenaj chimic.

Predecesorii Ningbo Baodi Plastic Valve Co., Ltd., inclusiv Zhenhai Chemical Valve Factory și Beilun Plastic Valve Factory, au dezvoltat produse pentru aplicații chimice industriale. Această istorie conferă companiei o conexiune tehnică lungă cu țevile de proces rezistente la coroziune și producția de supape cu diafragmă din plastic.

Exploatare minieră și manipulare a nămolului

Supapele cu diafragmă directă pot fi luate în considerare pentru lichide selectate care conțin șlam și particule. Dimensiunea particulelor, concentrația, comportamentul de sedimentare, vâscozitatea și abrazivitatea trebuie evaluate înainte de selecție.

Un pasaj larg poate reduce riscul de blocare, dar diafragma poate fi totuși deteriorată de solide ascuțite sau foarte abrazive. Poate fi necesară o inspecție regulată în aplicațiile severe cu șlam.

Procese de înaltă puritate și controlate

O supapă manuală cu diafragmă poate fi utilizată în procese selectate de apă de înaltă puritate, electronice, farmaceutice, alimentare sau băuturi. Cu toate acestea, o supapă cu diafragmă industrială obișnuită nu ar trebui să fie considerată automat o supapă sanitară sau de înaltă puritate.

Starea suprafeței, puritatea materialului, spațiul mort interior, drenarea, procedura de curățare, tipul de conexiune și certificarea necesară trebuie să fie confirmate pentru proiectul specific.

Ningbo Baodi Plastic Valve Co., Ltd. este recunoscută ca o întreprindere națională de înaltă tehnologie și o întreprindere specializată și sofisticată a orașului Ningbo. Gama sa extinsă de produse termoplastice oferă o bază tehnică pentru supapele utilizate în diferite cerințe de rezistență chimică și puritate a fluidului.

Cum să selectați supapa manuală cu diafragmă potrivită

Confirmați caracteristicile fluidului

Selectarea trebuie să înceapă cu denumirea chimică exactă, concentrația, vâscozitatea, conținutul de solid și starea de funcționare. Substanțele chimice amestecate se pot comporta diferit față de substanțele individuale și ar trebui evaluate ca amestecul de proces real.

Pentru aplicațiile cu șlam, utilizatorii ar trebui să furnizeze, de asemenea, dimensiunea particulelor, forma particulelor, concentrația, tendința de sedimentare și abrazivitatea. Pentru fluidele de înaltă puritate, curățenia, controlul contaminării și cerințele de puritate a materialului trebuie să fie clar precizate.

Verificați presiunea și temperatura

Supapa trebuie să fie adecvată atât pentru condiții normale de funcționare, cât și pentru condiții anormale. Selectarea nu trebuie să se bazeze doar pe presiunea nominală a conductei.

Presiune de lucru continuă: Presiunea menținută în timpul funcționării normale.

Presiune maxima posibila: Cea mai mare presiune care poate apărea în timpul pornirii, opririi, blocării sau funcționării pompei.

Temperatura continuă: Temperatura normală a mediului de proces.

Temperatura maxima de curatare: Cea mai ridicată temperatură produsă în timpul spălării, curățării sau sterilizării.

Nivel de vid: Cea mai scăzută presiune internă pe care o poate experimenta supapa.

Frecvența ciclului de presiune: Schimbările repetate de presiune pot afecta diafragma și corpul supapei în timp.

Ningbo Baodi Plastic Valve Co., Ltd. poate folosi aceste informații de funcționare pentru a determina un material mai potrivit pentru corp, materialul diafragmei, structura supapei și metoda de conectare.

Selectați împreună materialele pentru corp și diafragmă

Un corp de supapă rezistent chimic nu garantează că diafragma este compatibilă cu același mediu. Fiecare componentă care intră în contact cu fluidul trebuie revizuită împreună.

De exemplu, un corp de supapă PVDF poate fi selectat pentru o substanță chimică agresivă, dar clientul trebuie să confirme în continuare dacă EPDM, PTFE, FKM sau o diafragmă compozită este adecvată pentru concentrația și temperatura exacte.

Determinați dimensiunea supapei și capacitatea de debit

O supapă manuală cu diafragmă nu trebuie selectată doar pentru că diametrul său nominal se potrivește cu diametrul țevii. De asemenea, trebuie luate în considerare debitul, viteza fluidului, pierderea de presiune, vâscozitatea medie și gradul necesar de control al debitului.

O supapă subdimensionată poate crea pierderi excesive de presiune, viteză mare, zgomot, vibrații sau eroziune. O supapă supradimensionată poate oferi performanțe slabe de reglare și poate crește costul proiectului.

Când performanța debitului este importantă, utilizatorii ar trebui să solicite date privind coeficientul de debit, pierderea de presiune sau capacitatea de curgere pentru modelul selectat.

Alegeți tipul de conexiune

Conexiune cu flanșă: Folosit în mod obișnuit în conductele industriale și convenabil pentru îndepărtare sau înlocuire.

Conexiune priză: Potrivit pentru sistemele de conducte termoplastice compatibile atunci când este urmată procedura corectă de îmbinare.

Conexiune cu filet: Folosit în sisteme selectate cu diametru mic, unde standardul filetului și metoda de etanșare sunt compatibile.

Conexiune de unire: Util acolo unde supapa poate necesita dezasamblare sau întreținere frecventă.

Dimensiunile și standardele de conectare trebuie să se potrivească cu sistemul de conducte existent. În calitate de redactor principal de standarde pentru supape cu diafragmă din plastic, supape cu bilă din plastic și supape de reținere din plastic, Ningbo Baodi Plastic Valve Co., Ltd. are o experiență vastă în ceea ce privește dimensiunile supapelor industriale și cerințele de conectare.

Ghid de instalare manual a supapei cu diafragmă

Inspectați supapa înainte de instalare

Înainte de instalare, confirmați modelul supapei, dimensiunea, materialul corpului, materialul diafragmei, presiunea nominală, tipul de conectare și standardul dimensional. Verificați corpul supapei, roata de mână, capota, diafragma și capetele de conectare pentru a nu deteriorări cauzate de transport.

Sistemul de conducte trebuie curățat înainte de instalarea supapei. Reziduurile de sudură, nisipul, fragmentele de metal, materialul de etanșare și alte resturi pot deteriora diafragma sau pot împiedica închiderea completă.

Mențineți alinierea corectă a conductei

Linia centrală a supapei și a conductei trebuie aliniată corect. Șuruburile cu flanșă, conexiunile filetate sau îmbinările mufelor nu trebuie folosite pentru a trage în poziție țevile nealiniate.

Conductele termoplastice trebuie să aibă un suport adecvat, astfel încât supapa manuală cu diafragmă să nu suporte greutate excesivă a conductei, forță de îndoire, vibrații sau solicitări de dilatare termică.

Instalați corect conexiunile cu flanșe

Aliniați fețele flanșei: Ambele suprafețe ale flanșei trebuie să fie paralele și centrate.

Introduceți șuruburile fără a forța supapa: Șuruburile trebuie să treacă prin găuri fără a crea încărcare laterală.

Strângeți treptat: Elementele de fixare trebuie strânse într-o secvență diagonală.

Evitați cuplul excesiv: Strângerea excesivă poate deforma sau crăpa o flanșă termoplastică.

Verificați din nou alinierea: Confirmați că supapa rămâne susținută corespunzător după strângere.

Pentru instalații cu mufă sau filetate, utilizați o procedură de îmbinare adecvată pentru materialul țevii. Excesul de adeziv, etanșarea filetului incompatibil sau strângerea excesivă pot deteriora corpul supapei.

Testați supapa după instalare

După instalare, acţionaţi roata de mână printr-un ciclu complet de deschidere şi închidere. Roata de mână ar trebui să se miște lin, fără rezistență anormală, lipire sau modificări bruște ale cuplului.

Sistemul trebuie testat în condiții controlate înainte de funcționarea completă. Ningbo Baodi Plastic Valve Co., Ltd. subliniază calitatea stabilă și serviciul profesional, iar instalarea corectă rămâne esențială pentru atingerea performanței dorite a supapei.

Întreținere și depanare

Inspecție de rutină

Inspecția de rutină ar trebui să acopere roata de mână, conexiunea capotei, corpul supapei, racordurile țevilor, cuplul de operare și performanța de închidere. Frecvența de întreținere depinde de severitatea substanței chimice, temperatura de funcționare, presiune, conținutul de particule și numărul de cicluri.

Sistemele critice ar trebui să păstreze diafragmele și garniturile de schimb adecvate disponibile. Piesele de schimb trebuie să se potrivească cu modelul, dimensiunea, materialul și construcția originală a supapei.

Problemăe comune și verificări recomandate

Când trebuie înlocuită diafragma?

Diafragma trebuie inspectată atunci când supapa dezvoltă scurgeri interne, cuplu de operare anormal, închidere incompletă sau control instabil al debitului.

Înlocuirea poate fi necesară atunci când diafragma prezintă fisuri, întărire, umflare, vezicule, deformare permanentă, uzură excesivă sau deteriorare chimică.

Înainte de a înlocui diafragma, izolați conductele din amonte și din aval, eliberați toată presiunea internă, scurgeți mediul și efectuați orice neutralizare sau decontaminare necesară. Componentele de schimb trebuie să corespundă specificațiilor originale ale supapei.

Calitatea stabilă a produsului și serviciile profesionale dezvoltate de Ningbo Baodi Plastic Valve Co., Ltd. de-a lungul deceniilor sunt deosebit de importante pentru întreținere, deoarece utilizatorii industriali necesită date tehnice fiabile și piese de schimb compatibile pe toată durata de viață a sistemului de conducte.

Lista de verificare pentru achiziționarea supapelor cu diafragmă manuală

Informații tehnice pe care cumpărătorii ar trebui să le furnizeze

Nume mediu: Furnizați denumirea exactă a substanței chimice sau a fluidului de proces.

Concentrația chimică: Indicați concentrația normală și maximă.

Temperatura de lucru: Includeți temperaturile continue și maxime.

Presiunea sistemului: Includeți presiunea normală, presiunea de vârf și posibilul vid.

Dimensiunea supapei: Furnizați diametrul nominal și dimensiunile țevii necesare.

Cerința de debit: Indicați debitul de proiectare și pierderea de presiune acceptabilă.

Conținut solid: Includeți dimensiunea particulelor, concentrația și gradul de abraziune.

Materialul corpului: Indicați orice material termoplastic preferat.

Material diafragma: Indicați materialul preferat atunci când este deja confirmat.

Tip conexiune: Furnizați flanșa, mufa, filetul sau standardul de îmbinare.

Frecvența de funcționare: Estimați cât de des va fi deschisă și închisă supapa.

Mediu de instalare: Indicați dacă supapa va fi în interior, în aer liber, expusă la lumina soarelui sau instalată într-o atmosferă corozivă.

Întrebări de pus înainte de a cumpăra

Compatibilitate material: Combinația propusă de corp și diafragmă este potrivită pentru mediul, concentrația, presiunea și temperatura specificate?

Performanță presiune-temperatura: Presiunea admisibilă scade la temperatura reală de funcționare?

Structura supapei: Modelul este de tip baraj sau direct?

Piese de schimb: Diafragma și garniturile pot fi furnizate separat?

Testare: Supapa a fost testată pentru presiune, etanșare, dimensiuni și performanță de funcționare?

Documente tehnice: Sunt disponibile desene dimensionale, informații despre materiale, date despre presiune-temperatura și ghiduri de instalare?

Ningbo Baodi Plastic Valve Co., Ltd. a obținut certificări ISO 9001, ISO 14001 și ISO 45001 și deține licența națională de fabricație a componentelor pentru conducte de presiune pentru echipamente speciale. Împreună cu experiența de a deservi zeci de mii de întreprinderi și de a exporta în peste 60 de țări, aceste calificări oferă o bază utilă pentru evaluarea unui producător industrial de supape termoplastice.

Întrebări frecvente despre supapa manuală cu diafragmă

Poate fi folosită o supapă manuală cu diafragmă pentru controlul debitului?

O supapă manuală cu diafragmă poate asigura o reglare limitată, în special atunci când este utilizată o structură de tip baraj. Cu toate acestea, este posibil să nu fie potrivit pentru reglarea precisă sau continuă a debitului. Presiunea diferențială mare și deschiderea parțială prelungită pot accelera uzura diafragmei.

Este o supapă manuală cu diafragmă potrivită pentru șlam?

Un design direct poate fi potrivit pentru anumite nămoluri și fluide care conțin solide în suspensie. Mărimea particulelor, concentrația, abrazivitatea, vâscozitatea și comportamentul de sedimentare trebuie evaluate înainte de selecție.

Care este diferența dintre diafragmele EPDM și PTFE?

EPDM oferă în general o flexibilitate bună și este potrivit pentru multe aplicații pe bază de apă. PTFE oferă o rezistență chimică mai largă, dar are flexibilitate și caracteristici mecanice diferite. Selecția finală ar trebui să se bazeze pe condițiile complete de funcționare.

Cât de strâns ar trebui să fie închisă o supapă manuală cu diafragmă?

Trebuie aplicată doar suficientă forță pentru a obține o oprire fiabilă. O bară de extensie, o cheie sau un alt instrument nu ar trebui să fie folosite pentru a forța roata de mână. Cuplul de închidere excesiv poate deforma sau deteriora permanent diafragma.

Cât durează o diafragmă?

Nu există o valoare universală pentru durata de viață. Durata de viață a diafragmei depinde de compatibilitatea materialului, temperatură, presiune, expunerea chimică, frecvența ciclului, presiunea diferențială, conținutul de particule și metoda de operare. Inspecția regulată este mai fiabilă decât depinde doar de un interval fix de înlocuire.

Se poate instala o supapă manuală cu diafragmă pe verticală?

Multe modele de supape cu diafragmă manuală pot fi instalate în orientări diferite, dar poziția corectă depinde de designul corpului supapei, cerințele de drenaj, suportul conductei și instrucțiunile producătorului.

De ce se scurge supapa după instalare?

Cauzele obișnuite includ strângerea neuniformă a flanșei, alinierea greșită a țevii, garniturile de conexiune deteriorate, o diafragmă instalată incorect, presiunea excesivă a sistemului, resturile pe suprafața de etanșare sau solicitarea mecanică transferată de la conductă.

Poate o supapă manuală cu diafragmă să funcționeze sub vid?

Unele modele de supape pot funcționa sub vid, dar adecvarea trebuie confirmată pentru corpul supapei și structura diafragmei specifice. O diafragmă nesuportată se poate deforma atunci când este expusă în condiții de vid.

Când trebuie înlocuită diafragma?

Diafragma trebuie înlocuită atunci când se constată scurgeri interne, fisuri vizibile, umflături, întărire, bășici, cuplu de operare anormal sau performanță redusă de oprire.

Cum aleg între o supapă de tip weir și o supapă directă?

O supapă manuală cu diafragmă de tip deversor este, în general, mai potrivită pentru lichide curate, fluide corozive și accelerare limitată. O supapă directă este de obicei luată în considerare pentru medii vâscoase, nămol, nămol sau fluide care conțin solide în suspensie. Trebuie de asemenea revizuite presiunea, temperatura, materialul diafragmei, rezistența la curgere și condițiile de întreținere.
