Supapă manuală cu diafragmă

Acasă / Produse / Supapă manuală / Supapă manuală cu diafragmă / Supape cu diafragmă cu flanșă

PREV：Supape cu diafragmă True Union URMĂTORUL：Nici un articol următor

Piese și materiale
Dimensiuni și specificații
Descriere
Opțiuni
Întrebări frecvente
Contactați-ne

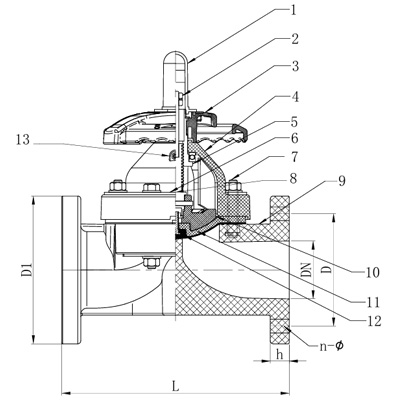

NU.	Piese	Materiale
1	Capac ecartament	PC
2	Piuliță Stud	oțel, oțel inoxidabil
3	Roata de mână	ABS, PPG
4	Capota	PPG，FRPP，PPH，UPVC，CPVC，PVDF
5	mânecă	Fontă cu placare cu nichel, aliaj de cupru
6	bord	Oțel acoperit cu plastc, oțel inoxidabil
7	Șurub și piuliță	oțel, oțel inoxidabil
8	Tulpina	oțel, oțel inoxidabil，copper alloy
9	Corpul	FRPP，PPH，UPVC，CPVC，PVDF
10	Compresor	PVDF，CPVC，PVDF，CPVC，fontă
11	Pernă	EPDM, FPM
12	Diafragma	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	Niplu de unsoare	DN80, 80-250 numai folosit, aliaj de cupru, oțel inoxidabil

Valoarea de referință Cv
100% deschis complet

DN			Valoarea CV-ului

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Diagramă de temperatură% presiune

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Tabel de dimensiuni

DN	D1（mm）			D（mm）			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

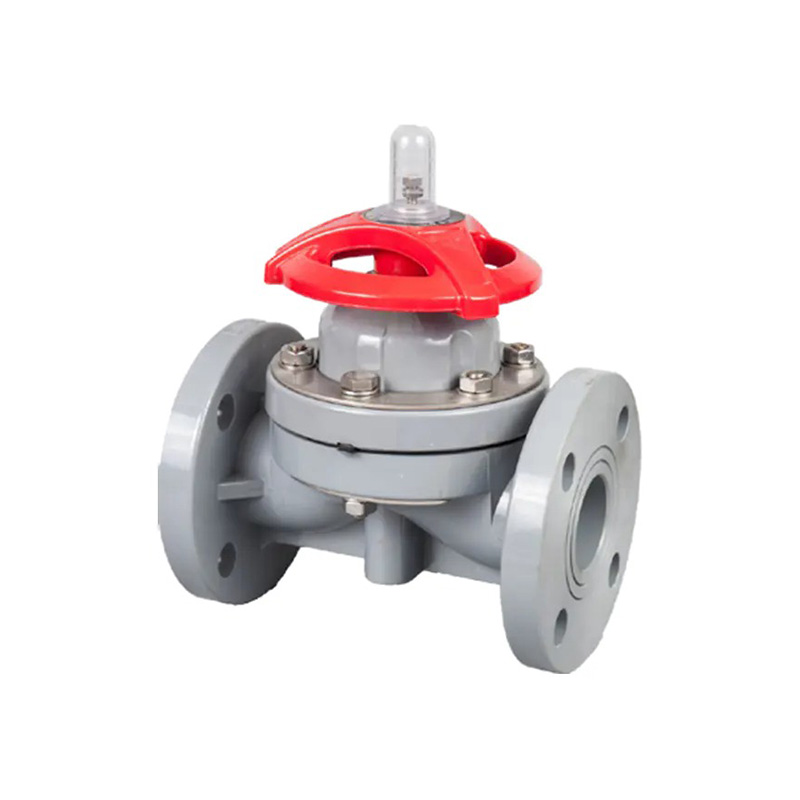

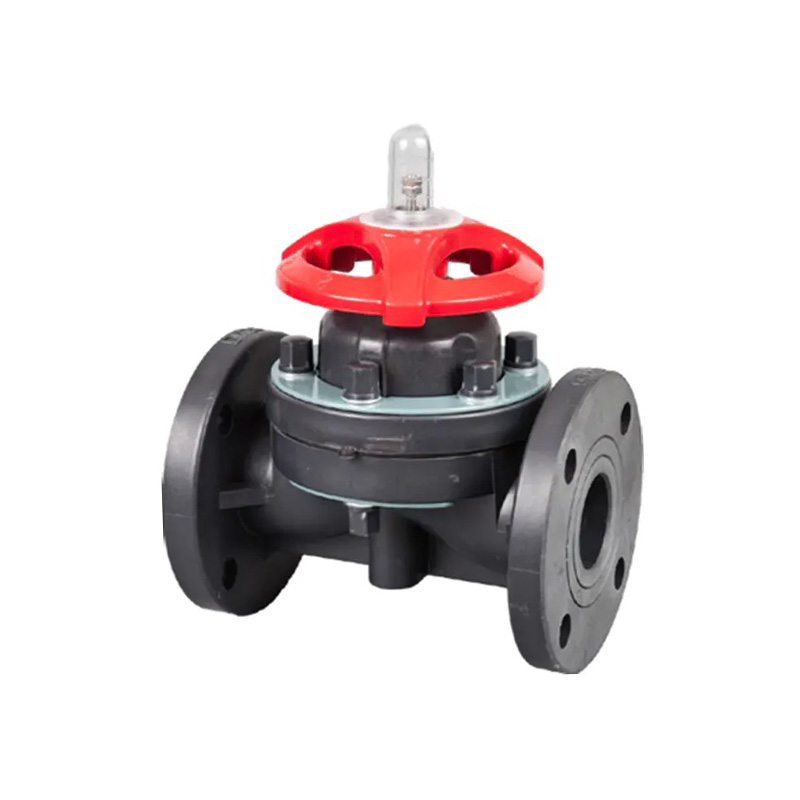

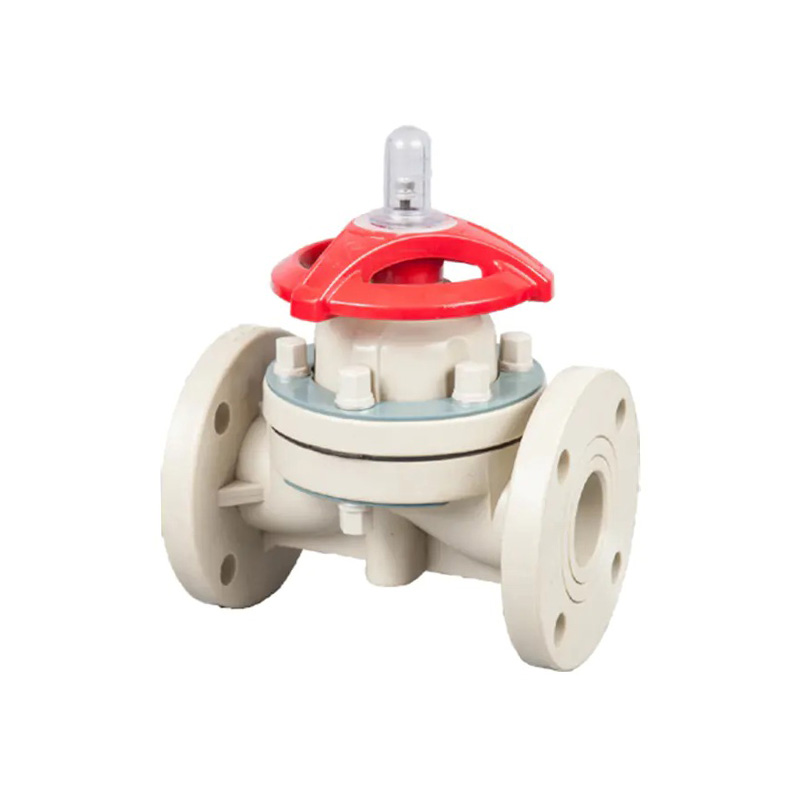

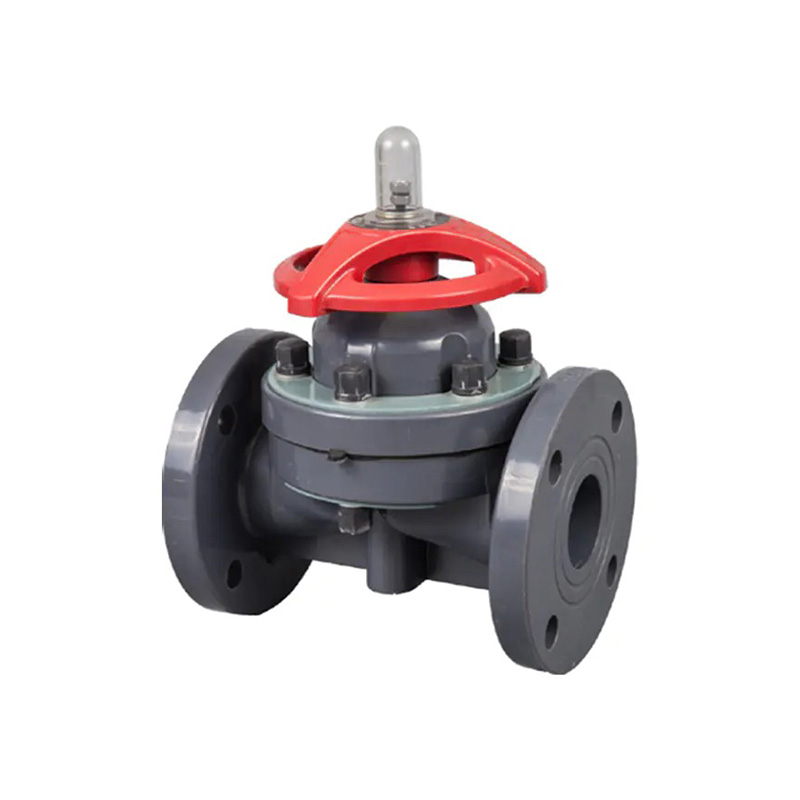

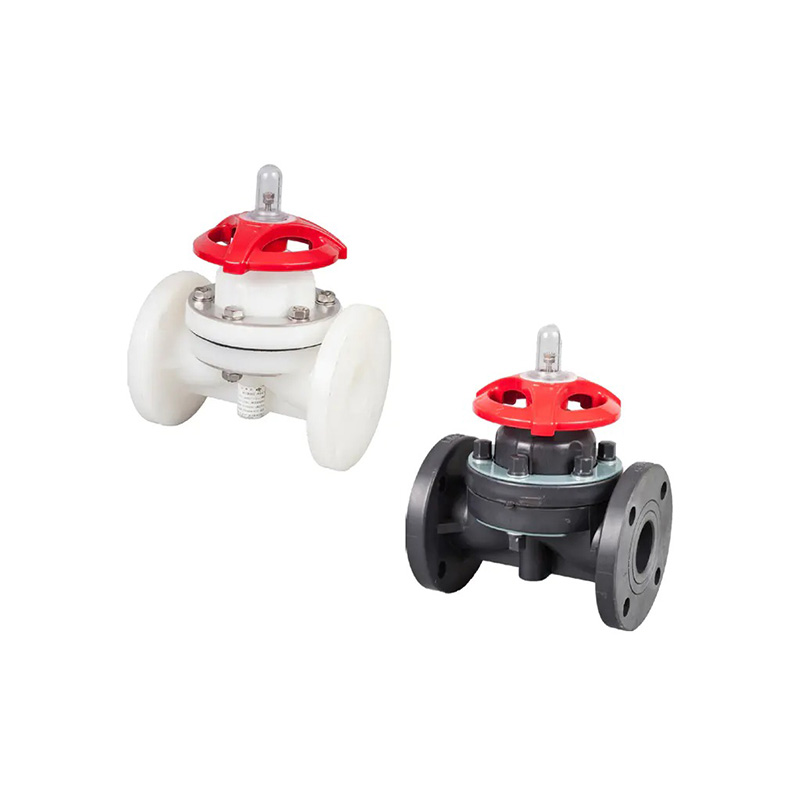

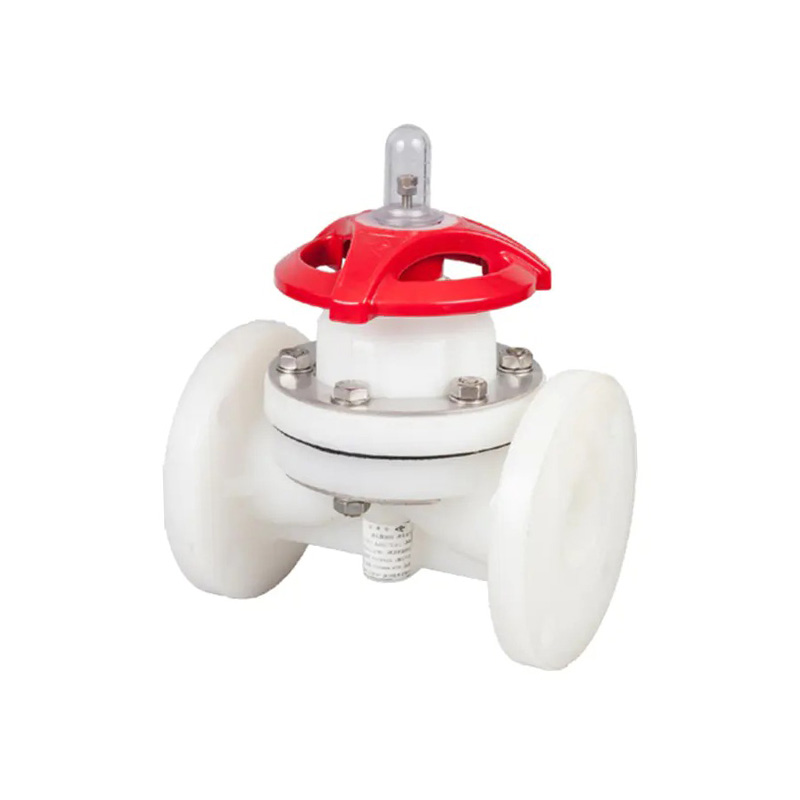

Supapele cu diafragmă cu flanșă sunt supape de control al debitului proiectate cu precizie, concepute pentru aplicații corozive, ultrapure și critice de manipulare a fluidelor în procesarea chimică, fabricarea semiconductorilor, tratarea apei și industriile farmaceutice. Construită pe experiența de producție care datează din 1979, când prima supapă cu diafragmă din plastic a fost produsă și certificată de Ministerul Industriei Chimice în 1983, această serie de supape combină decenii de rafinament ingineresc cu tehnologia modernă de etanșare.

Caracteristici cheie:
• Materialele de înaltă calitate pentru diafragmă și pernă asigură o presiune redusă la compresiune, asigurând o performanță de etanșare fiabilă pe termen lung, în condiții de cicluri repetate.
• Un design optimizat de distribuție a presiunii pe corpul supapei reduce cuplul de închidere necesar pentru funcționare, făcând supapa mai ușor de acționat și reducând uzura ansamblului tijă și capotă.
• Controlul strict asupra toleranțelor de fabricație și asamblare produce o reglare stabilă și precisă a debitului, cu performanțe consistente în întreaga gamă de dimensiuni de supape.
• Un traseu de curgere fără unghiuri fără unghi fără unghiuri de scurgere previne acumularea medie și contaminarea încrucișată, critice pentru liniile de proces de înaltă puritate și igienă.
• Rezistența excelentă la coroziune între părțile umede protejează împotriva acizilor agresivi, alcalinelor și mediilor chimice.
• Lipsa presetupei înseamnă lipsa uzurii garniturii, lipsa căilor de scurgere legate de garnitură și cerințele de întreținere reduse pe durata de viață a supapei.

Disponibilă în stiluri de conectare cu flanșă pentru fixarea directă la flanșele standard de conducte, această supapă se potrivește liniilor principale de proces, colectoarelor de distribuție și aplicațiilor în care o conexiune fixă, nedemontabilă este preferată pentru integritatea sistemului pe termen lung. Materialele corpului, compușii de diafragmă și valorile de presiune pot fi configurate pentru a se potrivi cu cerințele specifice de compatibilitate chimică și temperatură de funcționare.

Aplicațiile tipice includ sisteme de dozare chimică, stații de tratare a apelor uzate, distribuție de apă ultrapură, procesare umedă a semiconductoarelor și linii de transfer de fluide farmaceutice. Mecanismul de închidere nelubrifiat, pe bază de diafragmă, elimină riscul de uzurire sau gripare comună pentru supapele cu bilă și cu clapetă, făcându-l o alegere de încredere pentru sarcinile de izolare și de clasificare în medii corozive sau încărcate cu particule.
