Cum funcționează o supapă cu bilă manuală și cum o alegeți pe cea potrivită?

A Supapă manuală cu bilă este un dispozitiv de închidere utilizat pe scară largă în sistemele de conducte industriale. Structura sa compactă, funcționarea simplă și performanța de etanșare fiabilă îl fac potrivit pentru controlul apei, substanțelor chimice, aerului comprimat și multe alte medii de proces. Spre deosebire de o supapă automată, o supapă manuală cu bilă este deschisă sau închisă direct de către un operator folosind un mâner, roată de mână sau cutie de viteze.

Deși principiul său de funcționare pare simplu, performanța reală a unei supape cu bilă manuală depinde de materialul corpului, designul orificiului, materialul scaunului, presiunea nominală, temperatura de funcționare, metoda de conectare și compatibilitatea cu mediul. O supapă adecvată pentru apă curată poate să nu funcționeze fiabil într-o conductă care transportă substanțe chimice concentrate, particule abrazive sau fluide la temperatură înaltă.

Acest lucru este deosebit de important în sistemele industriale de conducte termoplastice. Ningbo Baodi Plastic Valve Co., Ltd. își are originile din 1979 și este una dintre primele întreprinderi din China care a proiectat și produs supape industriale din plastic. Experiența sa de dezvoltare reflectă modul în care supapa manuală cu bilă a evoluat de la o componentă de bază a conductei într-un produs proiectat de control al debitului pentru aplicații industriale solicitante.

Ce este o supapă manuală cu bilă?

O supapă cu bilă manuală este o supapă cu un sfert de tură care utilizează o bilă rotativă pentru a porni sau opri curgerea fluidului. O deschidere circulară trece prin centrul mingii. Când această deschidere este aliniată cu conducta, fluidul poate trece prin supapă. Când mingea este rotită cu 90 de grade, secțiunea solidă a bilei blochează trecerea fluxului.

Bila este conectată la un mâner extern de operare printr-o tijă de supapă. Produsele cu robinet manual de dimensiuni mici și mijlocii folosesc de obicei un mâner cu pârghie. Supapele mai mari sau supapele care funcționează la o presiune diferențială mai mare pot folosi o roată de mână și o cutie de viteze pentru a reduce forța de funcționare necesară.

O supapă manuală cu bilă este destinată mai degrabă izolarii conductelor decât pentru reglarea precisă a debitului. Mișcarea sa rapidă între pozițiile complet deschis și complet închis îl face util pentru izolarea echipamentului, oprirea întreținerii, controlul de urgență și comutarea liniei de proces.

Robinetele industriale din plastic au devenit din ce în ce mai importante atunci când instalațiile de procesare chimică necesitau alternative rezistente la coroziune la supapele metalice convenționale. Ningbo Baodi Plastic Valve Co., Ltd. a inventat supapa cu bilă cu flanșă dintr-o singură piesă în 1992. Structura integrată a redus numărul de conexiuni ale corpului și a devenit una dintre cele mai utilizate structuri de supape din plastic în industriile legate de chimie.

Cum funcționează o supapă cu bilă manuală?

Principiul de funcționare cu un sfert de tură

Mecanismul de acționare al a Supapă manuală cu bilă se bazează pe o mișcare de rotație de 90 de grade. Când un operator rotește mânerul, cuplul este transmis prin tija supapei către bila internă.

Când mânerul este paralel cu conducta, deschiderea bilei este în mod normal aliniată cu pasajul de curgere, indicând faptul că supapa este deschisă. Când mânerul este perpendicular pe conductă, partea solidă a bilei blochează trecerea, indicând faptul că supapa este închisă.

Procesul de operare include transferul de forță de la mâner la tijă, rotația bilei și mișcarea bilei care se deschide în sau din aliniament cu țeavă. În timpul acestei mișcări, scaunele supapelor rămân în contact cu bila pentru a controla scurgerea internă.

Etanșarea bilei și a scaunului

Bila este poziționată între două scaune de supapă. Într-o supapă manuală cu bilă cu bilă plutitoare, bila nu este fixată rigid la ambele capete. Presiunea din amonte împinge mingea ușor spre scaunul din aval, crescând contactul de etanșare și ajutând supapa să obțină o închidere strânsă.

Această structură este utilizată pe scară largă în supapele industriale mici și mijlocii. Relația dimensională dintre bilă, scaune și corpul supapei afectează direct performanța de etanșare și cuplul de operare. Ningbo Baodi Plastic Valve Co., Ltd. a proiectat și fabricat supape industriale din plastic de mai bine de patru decenii. Această experiență de producție este importantă deoarece micile abateri ale rotunjirii bilei, compresiei scaunului sau alinierii tijei pot influența stabilitatea de funcționare a unei supape cu bilă manuală.

Limitări de control al fluxului

O supapă manuală cu bilă ar trebui, în general, să rămână fie complet deschisă, fie complet închisă. Menținerea parțial deschisă pentru perioade îndelungate poate crea o viteză concentrată a fluidului în jurul marginii deschiderii bilei. Acest lucru poate duce la turbulențe, vibrații, zgomot, cavitație, eroziune a bilei sau uzură neuniformă a scaunului.

Ajustarea grosieră a debitului pe termen scurt poate fi posibilă, dar aplicațiile care necesită o reglare continuă și precisă ar trebui să utilizeze, în mod normal, o structură de supapă proiectată pentru serviciul de reglare.

Componentele principale ale unei supape cu bilă manuală

Corpul supapei

Corpul supapei conține bila, scaunele supapei și tija în timp ce conectează supapa la conductă. Trebuie să reziste la presiunea internă, variațiile de temperatură, încărcările mecanice și expunerea chimică.

Structurile comune ale caroseriei includ modele dintr-o singură piesă, din două piese, din trei piese, cu flanșe și uniuni. Fiecare structură oferă un echilibru diferit de compactitate, fiabilitate de etanșare, confort de instalare și acces la întreținere.

Supapa cu bilă cu flanșă dintr-o singură piesă dezvoltată de Ningbo Baodi Plastic Valve Co., Ltd. utilizează un aranjament integrat al corpului cu mai puține articulații ale corpului. Atunci când sunt selectate și instalate corect, mai puține îmbinări pot ajuta la reducerea potențialelor căi de scurgere externe în conductele chimice corozive.

minge

Bila este elementul central de control al fluxului al unei supape manuale cu bilă. Deschiderea sa internă poate fi orificiu complet, orificiu redus, orificiu L sau orificiu T, în funcție de calea de curgere necesară.

Suprafața mingii trebuie să rămână netedă și stabilă dimensional. Rugozitatea suprafeței, zgârieturile, deformarea sau atacul chimic pot deteriora scaunele supapelor, pot crește cuplul de operare și pot reduce fiabilitatea închiderii.

Tija supapei

Tija supapei conectează mânerul extern de operare la bila internă. Transferă cuplul și menține poziția mingii în timpul deschiderii și închiderii.

Un ansamblu de tijă de supapă poate include o structură anti-explozie, etanșări ale tijei, garnitură, opritoare de poziție și o conexiune a mânerului. Materialul tijei și componentele de etanșare trebuie să fie compatibile atât cu mediul de proces, cât și cu mediul înconjurător.

Scaune de supapă

Scaunele supapelor formează principalele suprafețe de etanșare dintre bilă și corpul supapei. Performanța scaunului afectează controlul scurgerilor, cuplul de operare și durata de viață.

PTFE este utilizat în mod obișnuit datorită frecării reduse și rezistenței chimice largi. PTFE ranforsat și alte materiale de etanșare proiectate pot fi utilizate atunci când este necesară o rezistență mecanică mai mare, stabilitate dimensională sau rezistență la temperatură.

Operator mâner și angrenaj

Un mâner de pârghie oferă control manual direct și permite operatorilor să identifice vizual poziția supapei. Supapele cu diametru mare sau supapele cu cuplu de operare ridicat pot folosi o cutie de viteze pentru a facilita deschiderea și închiderea.

Mânerele de blocare, indicatoarele de poziție și opritoarele mecanice pot fi, de asemenea, utilizate pentru a preveni funcționarea accidentală. Ningbo Baodi Plastic Valve Co., Ltd. produce o gamă largă de supape, țevi și fitinguri termoplastice industriale, permițând ca mecanismele de operare a supapelor și conexiunile conductelor să fie considerate părți ale unui sistem complet de conducte.

Tipuri comune de supape cu bilă manuală

Supapă manuală cu bilă cu orificiu complet

O supapă manuală cu bilă cu orificiu plin are o deschidere interioară aproape de diametrul interior al conductei conectate. Acest design reduce restricția de curgere și ajută la menținerea unui traseu mai fin al fluidului.

Supapele cu port complet sunt selectate în mod obișnuit pentru conducte cu debit mare, sisteme cu pierderi de presiune scăzute, fluide care conțin solide în suspensie și aplicații care necesită curățarea conductelor. Pasajul intern mai mare reduce, de asemenea, zonele în care se pot acumula sedimente sau material cristalizat.

Supapă cu bilă manuală cu orificiu redus

O supapă manuală cu bilă cu orificiu redus are o deschidere interioară mai mică decât diametrul interior al conductei conectate. Este adesea mai compact și poate necesita mai puțin material, dar creează o cădere de presiune mai mare decât un design cu port complet.

Pentru conductele chimice industriale, selecția portului ar trebui să ia în considerare debitul, pierderea de presiune și caracteristicile mediului transportat. Ningbo Baodi Plastic Valve Co., Ltd. a furnizat supape termoplastice și produse pentru conducte clienților din peste 60 de țări. În aplicațiile care implică sedimente, particule în suspensie sau substanțe chimice de cristalizare, o supapă manuală cu bilă cu orificiu plin poate oferi o cale de curgere mai potrivită.

Supapă manuală cu bilă dintr-o bucată

O supapă manuală cu bilă dintr-o singură piesă utilizează o structură integrată a corpului cu mai puține conexiuni. Este compact și poate reduce potențialele căi de scurgere. Cu toate acestea, accesul la componentele interne poate fi mai limitat decât într-un design din trei piese care poate fi reparat.

Supapă manuală cu bilă din două piese

O supapă manuală cu bilă din două piese constă din două secțiuni ale corpului principal. Oferă un echilibru practic între simplitatea producției, flexibilitatea instalării și accesul la componentele interne.

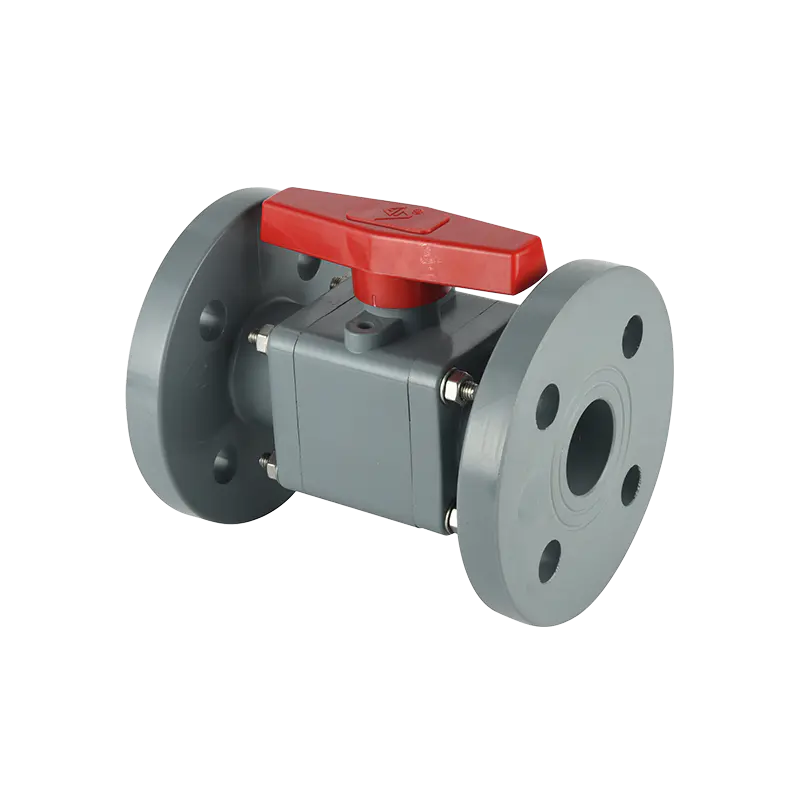

Supapă manuală cu bilă din trei piese

O supapă manuală cu bilă din trei piese are un corp central de supapă poziționat între doi conectori de capăt. Secțiunea centrală poate fi adesea îndepărtată pentru curățare, inspecție sau înlocuire a scaunului fără a îndepărta complet racordurile țevilor.

Această structură este utilizată în mod obișnuit în procesarea chimică, tratarea apei, echipamente industriale și conducte care necesită întreținere sau curățare regulată.

Supapă cu bilă plutitoare

Într-un design cu bilă plutitoare, bila este susținută de scaunele supapei, mai degrabă decât să fie fixată rigid la ambele capete. Presiunea liniei deplasează mingea ușor spre locul din aval pentru a crea contact de etanșare.

Această structură este utilizată în mod obișnuit pentru valve de dimensiuni mici și medii în condiții de presiune moderată.

Supapă cu bilă montată pe trunion

O bilă montată pe trunion este susținută mecanic în partea de sus și de jos. Acest design reduce sarcina transferată pe scaune și poate reduce cuplul de operare în aplicații cu diametru mare sau cu presiune mai mare.

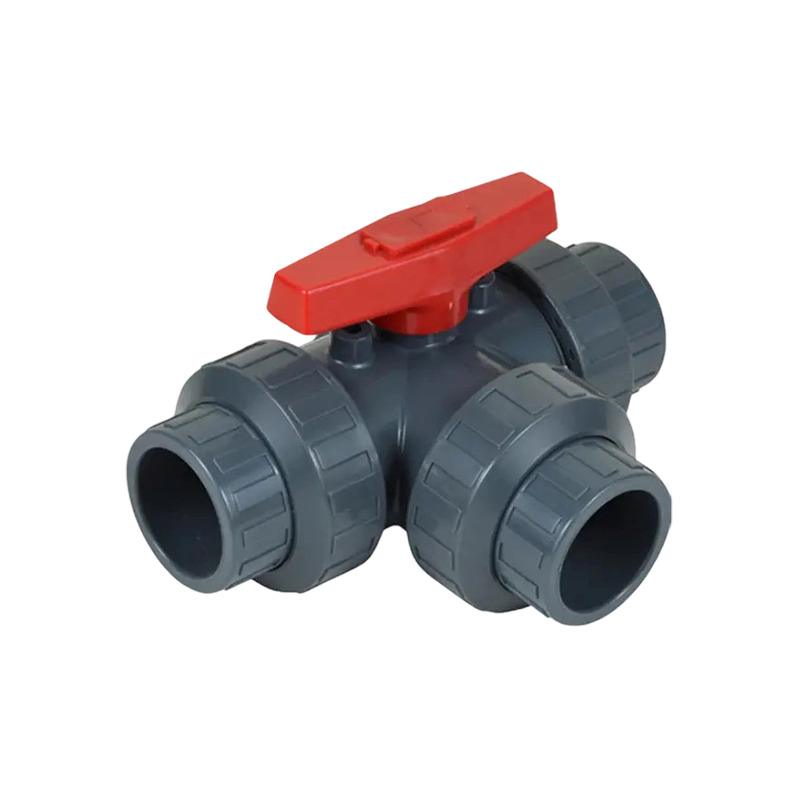

Supape cu bilă cu două căi și cu mai multe căi

O supapă manuală cu bilă cu două căi controlează un singur pasaj drept al fluxului. Supapele cu bilă cu trei și patru căi sunt utilizate pentru devierea, amestecarea sau comutarea debitului între mai multe conducte.

O bilă L-port conectează în mod normal două dintre porturile disponibile. O bilă T-port poate conecta mai multe porturi simultan, în funcție de poziția mânerului și de orientarea internă a bilei.

Materialele supapelor cu bilă manuală și compatibilitatea cu mediile

Materiale metalice pentru supape

Materialele obișnuite ale supapelor metalice includ oțel inoxidabil, oțel carbon și alamă. Oțelul inoxidabil oferă rezistență mecanică și rezistență la coroziune în multe medii industriale. Oțelul carbon este utilizat în numeroase sisteme de conducte sub presiune, dar poate necesita protecție împotriva coroziunii. Alama este folosită în mod obișnuit în conductele de apă, aer și utilități generale.

Materiale termoplastice pentru supape

Produsele industriale termoplastice cu bilă manuală sunt utilizate pe scară largă acolo unde rezistența la coroziune este mai importantă decât capacitatea de temperatură sau presiune extrem de ridicată. Materialele comune includ PVC, CPVC, PP și PVDF.

PVC-ul este utilizat pe scară largă în tratarea apei, transferul chimic și conductele industriale generale. CPVC oferă o rezistență îmbunătățită la temperatură în comparație cu PVC-ul standard. PP rezistă multor acizi și soluții alcaline, în timp ce PVDF este considerat în mod obișnuit pentru aplicații chimice mai solicitante și de înaltă puritate.

În 2006, Ningbo Baodi Plastic Valve Co., Ltd. și-a extins linia de produse pentru a include țevi și fitinguri din plastic industrial. De asemenea, a devenit una dintre primele întreprinderi interne care a aplicat material CPVC pe supapele de conducte de calitate industrială. Această dezvoltare sprijină selecția unei supape cu bilă manuală ca parte a unui sistem de conducte coordonat, mai degrabă decât ca o componentă izolată.

Comparația materialului scaunului și etanșării

O supapă manuală cu bilă nu trebuie selectată numai în funcție de materialul corpului său. Un corp de supapă rezistent la substanțe chimice se poate defecta în continuare dacă scaunul, inelul O sau etanșarea tijei este incompatibil cu mediul de proces. Concentrația chimică, presiunea, temperatura și puritatea fluidului trebuie evaluate împreună.

Specificații importante ale supapei cu bilă manuală

Dimensiunea nominală

Dimensiunea nominală a unui robinet manual cu bilă trebuie să se potrivească atât cu racordul conductei, cât și cu capacitatea de debit necesară. Selectarea unei supape care este prea mică poate crește viteza fluidului, pierderea de presiune, vibrațiile și zgomotul.

Presiune nominală

Presiunea nominală indică presiunea maximă admisă în condiții specificate. Nu trebuie considerată o valoare constantă la fiecare temperatură de funcționare.

Pentru supapele termoplastice, presiunea admisibilă scade de obicei pe măsură ce temperatura crește. Prin urmare, relația presiune-temperatura trebuie verificată înainte de instalare.

Temperatura de operare

Temperatura maximă de funcționare a unei supape cu bilă manuală este determinată de componenta sa cea mai puțin rezistentă la temperatură. Acesta poate fi materialul corpului, scaunul bilei, inelul O sau garnitura tijei.

Chiar și atunci când corpul rămâne stabil din punct de vedere structural, temperatura excesivă poate înmuia scaunul supapei, poate crește cuplul de operare sau poate reduce performanța de etanșare.

Tip conexiune

Conexiunile obișnuite ale supapelor cu bilă manuală includ modele filetate, cu flanșe, prize, îmbinare, sudate și prin fuziune cap la cap. Conexiunea selectată trebuie să se potrivească cu materialul conductei, standardul dimensional, metoda de instalare și cerințele de întreținere.

Ningbo Baodi Plastic Valve Co., Ltd. este principalul redactor al standardelor naționale pentru supapele cu diafragmă din plastic și standardele industriei chimice pentru supape cu diafragmă din plastic, supape cu bilă din plastic și supape de reținere din plastic. Participarea la aceste standarde reflectă importanța dimensiunilor consecvente, a performanței presiunii și a cerințelor de conectare în producția de supape industriale.

Coeficientul de curgere

Valorile Cv sau Kv sunt utilizate pentru a descrie capacitatea de curgere a unei supape în condiții specificate. Două produse cu robinete cu bilă manuală cu aceeași dimensiune nominală pot avea coeficienți de curgere diferiți din cauza variațiilor în diametrul deschiderii bilei și a geometriei debitului intern.

Cuplu de operare

Cuplul supapei cu bilă manuală este afectat de dimensiunea supapei, presiunea diferențială, materialul scaunului, temperatură, vâscozitatea fluidului, formarea depunerilor și frecvența de funcționare.

O creștere a cuplului de operare nu înseamnă neapărat că supapa este mai puternică. Poate indica umflarea scaunului, contaminarea internă, dezechilibrul presiunii, alinierea greșită a conductei sau deteriorarea componentelor.

Cum să selectați supapa manuală cu bilă potrivită

Identificați mediul de proces

Procesul de selecție ar trebui să înceapă prin a identifica dacă mediul este apă curată, apă uzată, aer comprimat, ulei, acid, alcali, solvent, gaz, suspensie sau un fluid care conține particule solide.

Compoziția chimică și concentrația trebuie verificate în raport cu toate materialele umede ale supapelor. Schimbările de concentrație pot modifica semnificativ compatibilitatea unei supape manuale cu bilă cu un fluid de proces.

Confirmați presiunea și temperatura

Condițiile de funcționare normale și anormale trebuie luate în considerare atât. Valorile importante includ presiunea normală de lucru, presiunea maximă, creșterea presiunii, condițiile de vid, temperatura de funcționare, temperatura de curățare și temperatura de pornire.

Ningbo Baodi Plastic Valve Co., Ltd. a proiectat și fabricat supape industriale din plastic pentru industriile solicitante de mai bine de 40 de ani. Această experiență este deosebit de relevantă atunci când presiunea și temperatura se schimbă simultan, deoarece o supapă manuală cu bilă termoplastică care funcționează fiabil la temperatura camerei poate necesita reducerea presiunii la temperaturi ridicate.

Determinați cerințele de flux

Debitul necesar, pierderea de presiune admisibilă, viteza conductei, conținutul de particule și nevoia de curățare a conductei trebuie evaluate înainte de a alege între o supapă manuală cu bilă cu orificiu complet și orificiu redus.

O structură cu port complet este în mod normal mai potrivită atunci când este necesară o capacitate mare de debit sau o trecere nerestricționată. O structură de port redusă poate fi acceptabilă pentru aplicațiile generale de închidere în care pierderea moderată de presiune nu este o preocupare majoră.

Selectați Structura corpului

Un corp dintr-o singură piesă este potrivit acolo unde dimensiunile compacte și mai puține conexiuni ale corpului sunt importante. Un design din trei piese sau union este mai potrivit atunci când este necesară curățarea, inspecția sau înlocuirea regulată a componentelor interne.

Verificați spațiul de instalare

Mânerul supapei trebuie să aibă suficient spațiu pentru a se roti la 90 de grade. Conductele, pereții, echipamentele, izolațiile și structurile de susținere din apropiere nu ar trebui să împiedice funcționarea.

Luați în considerare cerințele de întreținere

Pentru sistemele chimice critice, o supapă manuală cu bilă care poate simplifica inspecția scaunului și înlocuirea etanșării. Structurile de unire și trei piese pot reduce, de asemenea, timpul de nefuncționare atunci când o supapă trebuie îndepărtată din conductă.

Ghid de instalare manual a supapei cu bilă

Inspectați supapa înainte de instalare

Înainte de instalare, verificați dimensiunea supapei, materialul corpului, materialul de etanșare, presiunea nominală, intervalul de temperatură, standardul de conectare și compatibilitatea chimică.

Cavitatea supapei trebuie verificată pentru praf, material de ambalare sau alte obiecte străine. Mingea trebuie să se rotească lin, fără rezistență anormală.

Curățați și aliniați conducta

Conducta trebuie curățată pentru a îndepărta zgura de sudură, nisipul, praful, compusul de etanșare și alte resturi. Particulele dure prinse între minge și scaune pot zgâria suprafețele de etanșare și pot provoca scurgeri interne.

Capetele conductei trebuie aliniate corect. O supapă manuală cu bilă nu trebuie utilizată pentru a trage în poziție țevile nealiniate, deoarece stresul extern poate deforma corpul supapei și poate crește cuplul de operare.

Instalare conexiuni filetate

Supapele filetate nu trebuie strânse excesiv. Un cuplu excesiv poate deforma corpul, poate deteriora filetele sau poate exercita o presiune neuniformă asupra componentelor interne.

Banda de etanșare a filetului sau compusul trebuie aplicat cu atenție. Excesul de material nu trebuie lăsat să pătrundă în pasajul de curgere sau în cavitatea supapei.

Instalare racordare cu flanșă

Supapele cu flanșe trebuie instalate între flanșe paralele și aliniate corect. Șuruburile trebuie strânse treptat în cruce pentru a distribui forța uniform pe racordul supapei.

Materialul garniturii trebuie să fie compatibil cu mediul transportat, presiunea și temperatura de funcționare.

Instalarea sistemului de conducte din plastic

Produsele cu robinete cu bilă manuală din plastic necesită un suport adecvat al conductei pentru a preveni sarcinile excesive de îndoire. Ningbo Baodi Plastic Valve Co., Ltd. furnizează supape, țevi și fitinguri termoplastice industriale ca componente ale sistemului coordonat, ceea ce ajută la reducerea nepotrivirilor dimensionale și materiale atunci când produsele sunt selectate conform aceluiași standard de conducte.

Trebuie păstrat un acces suficient pentru deplasarea mânerului, inspecție, îndepărtarea îmbinării și întreținerea ulterioară.

Funcționarea în siguranță a unei supape cu bilă manuală

O supapă manuală cu bilă trebuie acționată fără probleme, fără o forță excesivă. Utilizarea unei țevi de prelungire pe mâner poate produce un cuplu mai mare decât poate rezista în siguranță tija, scaunul bilei sau corpul supapei.

Când o supapă devine dificil de rotit, cauza trebuie identificată înainte de a aplica forță suplimentară. Cauzele comune includ presiune diferențială mare, substanțe chimice cristalizate, acumulare de sedimente, scaune umflate, coroziune și perioade lungi de nefuncționare.

Supapele termoplastice nu trebuie expuse la încărcări de impact, flăcări deschise sau temperaturi peste limitele lor specificate. În conductele chimice, operatorii trebuie să utilizeze echipament de protecție adecvat pentru pericolele mediului transportat.

Ningbo Baodi Plastic Valve Co., Ltd. a obținut certificări de sistem ISO 9001, ISO 14001 și ISO 45001. Aceste sisteme de management nu înlocuiesc funcționarea corectă pe teren, dar reflectă importanța controlului calității produsului, a factorilor de mediu și a siguranței la locul de muncă în timpul producției și aplicării supapelor.

Întreținere și depanare manuală a supapelor cu bilă

Inspecție de rutină

O supapă manuală cu bilă trebuie inspectată periodic pentru deteriorări ale corpului, scurgeri ale conexiunii, scurgeri ale tijei, mânere slăbite și rezistență neobișnuită de funcționare.

Modificările cuplului trebuie înregistrate acolo unde este posibil. O creștere treptată poate indica formarea depunerilor, deteriorarea scaunului sau coroziunea internă.

Scurgeri externe

Scurgerile din jurul tijei pot fi cauzate de împachetare slăbită, inele O îmbătrânite, suprafețe deteriorate ale tijei, temperatură excesivă sau incompatibilitate chimică.

Acolo unde proiectarea supapei permite, garnitura tijei poate fi ajustată în conformitate cu cerințele de întreținere aplicabile. Garniturile deteriorate trebuie înlocuite cu materiale compatibile cu mediul de proces.

Scurgeri interne

Scurgerea internă apare atunci când fluidul continuă să treacă prin supapa manuală cu bilă după ce aceasta a fost închisă.

Cauzele posibile includ o bilă zgâriată, scaune deteriorate, particule solide prinse în zona de etanșare, umflarea chimică a scaunului, mișcarea incompletă a mânerului sau deformarea corpului supapei cauzată de solicitarea conductei.

Creșterea cuplului de operare

O creștere bruscă sau treptată a cuplului poate rezulta din materialul cristalizat, sediment, deformarea scaunului, coroziune sau presiune diferențială excesivă.

Pentru servicii chimice, operarea periodică poate ajuta la prevenirea aderenței pe termen lung între minge și scaune. Supapa trebuie ciclată numai atunci când condițiile sistemului permit funcționarea în siguranță.

Ningbo Baodi Plastic Valve Co., Ltd. a deservit zeci de mii de întreprinderi pe plan intern și internațional. Experiența în diferite aplicații industriale arată că multe probleme ale supapelor cu bilă manuală sunt asociate cu selecția necorespunzătoare a materialelor, instalarea incorectă sau funcționarea în afara intervalului de presiune-temperatura specificat.

Când este necesară înlocuirea

O supapă manuală cu bilă ar trebui înlocuită în mod normal dacă corpul este fisurat, tija este îndoită, bila este grav deteriorată, cavitatea scaunului este permanent deformată sau firele de conectare și flanșele nu mai pot asigura o îmbinare fiabilă.

Înlocuirea este, de asemenea, necesară atunci când coroziunea chimică a redus semnificativ grosimea peretelui corpului sau când supapa nu mai satisface presiunea nominală necesară.

Aplicații tipice ale unei supape cu bilă manuală

Tratarea apei

Vanele manuale cu bilă sunt utilizate în conductele de filtrare, dozare chimică, drenare și apă de proces. Supapele din PVC, CPVC și PP sunt de obicei selectate acolo unde este necesară rezistența la coroziune.

Prelucrare chimică

Compatibilitatea chimică este principala considerație în conductele de procesare chimică. Produsele cu robinete cu bilă manuală din plastic pot fi potrivite pentru acizi, soluții alcaline și alte fluide corozive atunci când corpul, scaunul și materialele de etanșare sunt potrivite corect.

Ningbo Baodi Plastic Valve Co., Ltd. provine de la întreprinderi implicate în producția de supape chimice. Prima supapă cu diafragmă din plastic a fost fabricată în 1979 și a trecut de evaluarea tehnică a Ministerului Industriei Chimice în 1983. Această istorie de dezvoltare este strâns legată de aplicarea supapelor termoplastice în producția chimică industrială.

Echipamente industriale

O supapă manuală cu bilă poate fi instalată în jurul pompelor, rezervoarelor de stocare, schimbătoarelor de căldură, filtrelor, echipamentelor de amestecare, unităților de dozare și platformelor de proces. Permite izolarea secțiunilor individuale ale echipamentelor în timpul curățării, inspecției, reparației sau înlocuirii.

Sisteme de irigare și agricultură

Robinetele cu bilă din plastic sunt utilizate în conductele de irigare, sistemele de injecție a îngrășămintelor și rețelele de distribuție a apei. Construcția lor ușoară și rezistența la multe substanțe chimice agricole pot simplifica instalarea și funcționarea.

Sisteme de aer comprimat

O supapă manuală cu bilă poate izola uneltele pneumatice, conductele de ramificație și zonele de întreținere a echipamentelor. Supapa selectată trebuie să fie evaluată pentru presiunea reală a aerului și temperatura de funcționare.

Transferul fluidului corosiv

CPVC, PP, PVDF și alte materiale termoplastice pot fi luate în considerare pentru transferul fluidelor corozive. Ningbo Baodi Plastic Valve Co., Ltd. se numără printre producătorii cu o gamă largă de categorii de produse industriale de supape și conducte din plastic, ajutând utilizatorii să mențină compatibilitatea constantă a materialelor între supape, țevi și fitinguri.

Întrebări frecvente despre supapa manuală cu bilă

Poate fi folosită o supapă manuală cu bilă pentru a regla debitul?

O supapă manuală cu bilă poate asigura o reglare temporară a debitului grosier, dar nu este recomandată în mod normal pentru reglarea continuă. Deschiderea parțială pe termen lung poate crea o viteză locală mare a fluidului, turbulențe și uzură neuniformă a scaunului.

Care este diferența dintre o supapă manuală cu bilă cu port complet și cu port redus?

O supapă manuală cu bilă cu orificiu plin are un pasaj intern mai mare și produce mai puține pierderi de presiune. O supapă cu orificiu redus are o deschidere mai mică și este adesea mai compactă, dar limitează debitul mai semnificativ.

Se poate instala o supapă manuală cu bilă pe verticală?

Majoritatea produselor cu robinete cu bilă manuală pot fi instalate în conducte orizontale sau verticale. Poziția de instalare ar trebui să permită accesul la mâner, suficient suport pentru țevi și îndepărtarea în siguranță în timpul întreținerii.

Contează direcția fluxului?

Multe supape cu bilă cu două căi permit fluxul bidirecțional. Cu toate acestea, produsele cu găuri de eliberare a presiunii, structuri speciale de scaun sau direcții de curgere marcate trebuie instalate în orientarea specificată.

De ce este dificil de rotit o supapă manuală cu bilă?

Cauzele obișnuite includ presiune diferențială excesivă, sediment, mediu cristalizat, umflarea scaunului, coroziune, alinierea greșită a conductei și perioade lungi de nefuncționare.

Poate o supapă manuală cu bilă din plastic să gestioneze presiunea industrială?

O supapă manuală cu bilă din plastic poate face față presiunii industriale în limitele specificate. Presiunea admisibilă depinde de materialul corpului, dimensiunea supapei, proiectarea și temperatura de funcționare. Valoarea presiunii scade în mod normal pe măsură ce temperatura crește.

Ningbo Baodi Plastic Valve Co., Ltd. a obținut licența națională de fabricație a componentelor de conducte de presiune pentru echipamente speciale. Utilizatorii trebuie să verifice în continuare evaluarea presiune-temperatură a modelului specific de supapă înainte de instalare.

Cât durează o supapă manuală cu bilă?

Durata de viață a unei supape cu bilă manuală depinde de frecvența de funcționare, presiune, temperatură, mediu, conținut de particule, compatibilitate chimică, calitatea instalării și condițiile de întreținere.

O supapă utilizată în apă curată poate rămâne funcțională mult mai mult timp decât aceeași supapă expusă la particule abrazive sau la substanțe chimice de cristalizare.

Ce cauzează scurgerile unei supape cu bilă manuală?

Scurgerile pot rezulta din scaune deteriorate, o minge zgâriată, garnitură de tijă slăbită, etanșări incompatibile, temperatură excesivă, suprapresiune, particule prinse sau stresul conductei.

Poate fi reparată o supapă manuală cu bilă?

Unele modele de supape cu bilă manuală din trei piese, îmbinate și reparabile permit înlocuirea bilei, scaunului sau etanșării. Produsele dintr-o singură bucată pot oferi un acces mai limitat la componentele interne.

Reparația trebuie efectuată numai după ce conducta a fost izolată, depresurizată, drenată și confirmată ca sigură.

Cum ar trebui să fie depozitată o supapă cu bilă manuală?

Supapa trebuie depozitată într-un mediu curat și uscat, ferit de lumina directă a soarelui, temperaturi ridicate și vapori corozivi. Capetele de conectare trebuie să rămână protejate pentru a preveni pătrunderea prafului și a particulelor străine în cavitatea supapei.

Ar trebui o supapă manuală cu bilă deschisă sau închisă în timpul opririi pe termen lung?

Poziția corectă a supapei depinde de cerințele de oprire și de siguranță ale sistemului de conducte. Pentru o supapă scoasă din conductă, cavitatea internă trebuie curățată și uscată înainte de depozitare.

Ce informații sunt necesare atunci când alegeți o supapă cu bilă manuală?

Informațiile necesare includ dimensiunea nominală, materialul corpului, materialul bilei, materialul tijei, materialul scaunului, materialul etanșării, gradul de presiune, intervalul de temperatură, mediu de proces, concentrația chimică, tipul de orificiu, metoda de conectare și standardul aplicabil de conducte.

Furnizarea de informații complete de funcționare vă ajută să vă asigurați că supapa manuală cu sferă selectată se potrivește cu condițiile reale ale procesului, mai degrabă decât să se limiteze doar la conexiunea conductei.
