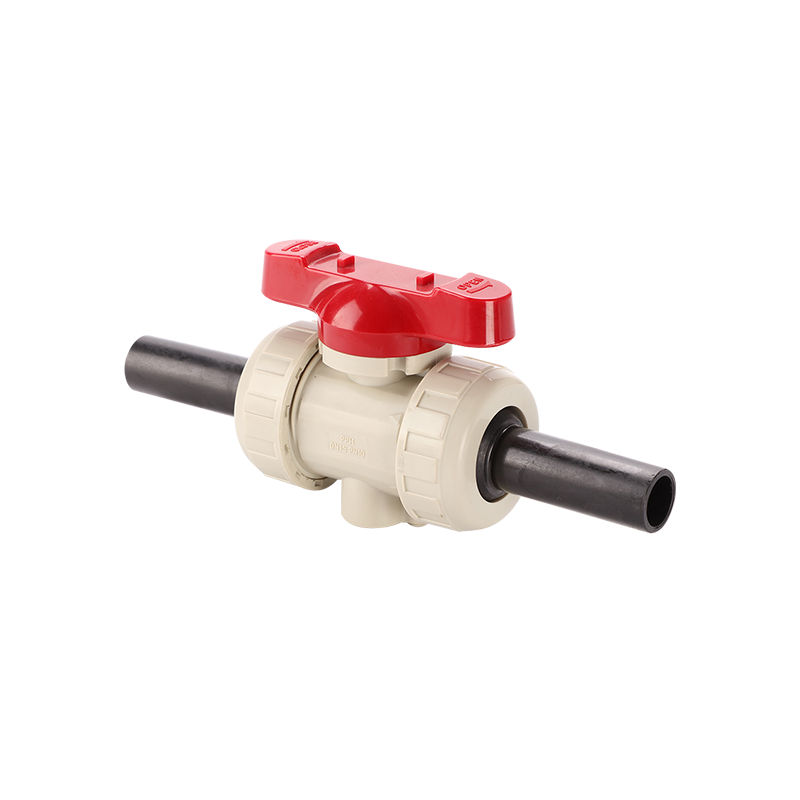

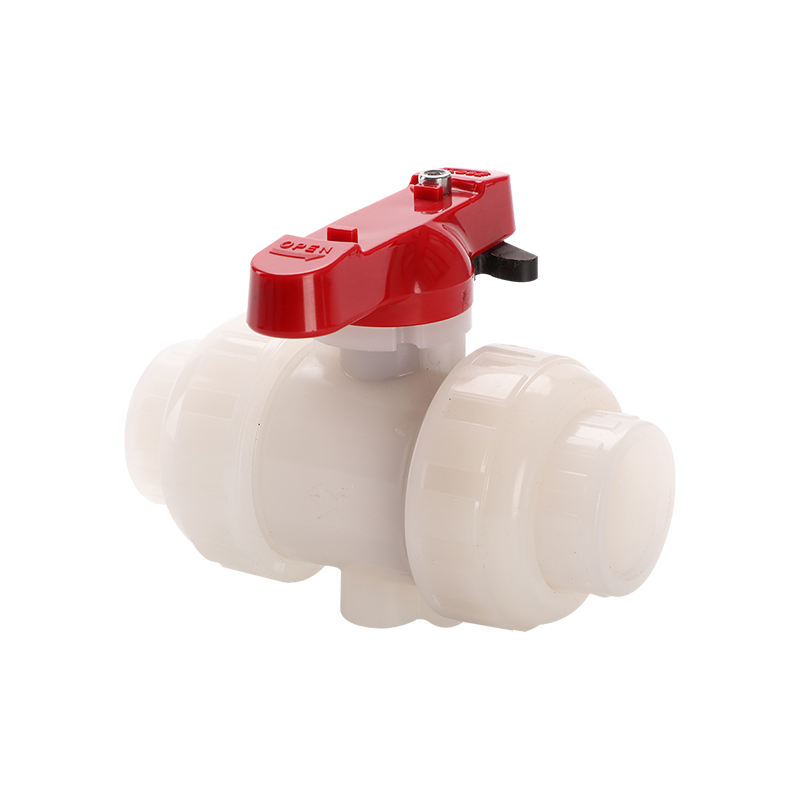

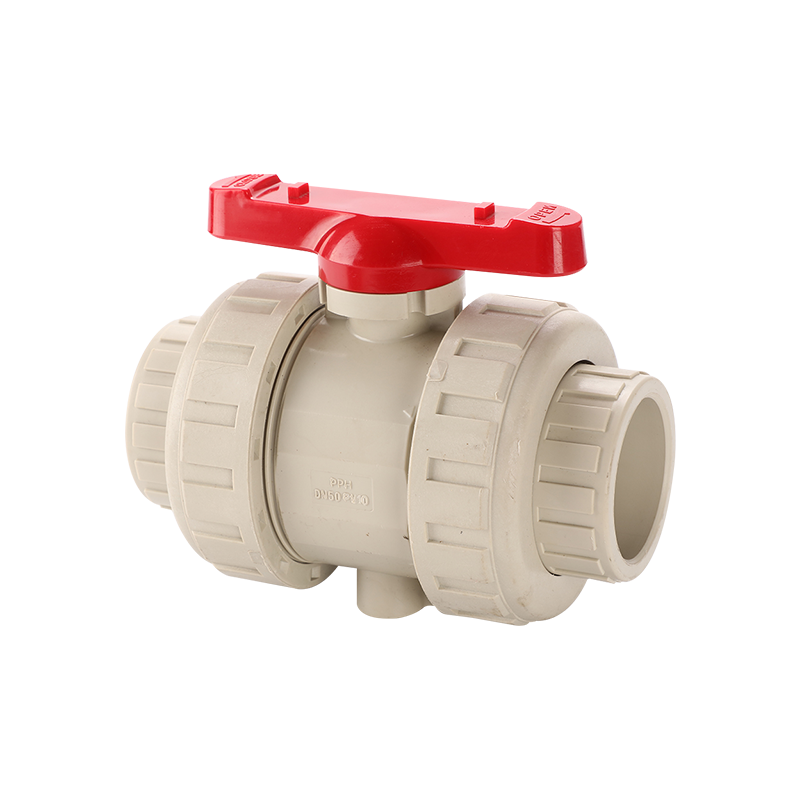

Supapă cu bilă True Union

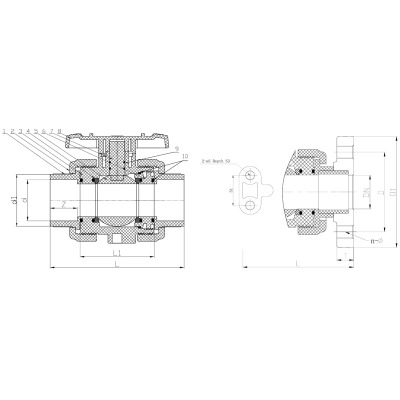

Tabel de dimensiuni (mm)

HG/DIN

ANSI/JIS

Robinetele cu bilă cu unire adevărată combină o cale de curgere cu orificiu complet cu o racordare detașabilă la ambele capete, oferind instalațiilor o supapă care oferă o performanță puternică de presiune, rămânând în același timp ușor de întreținut sau îndepărtat din linie.

Caracteristici cheie:
• Designul cu gaură completă, cu o grosime a peretelui mai gros, acceptă valori de presiune de până la PN16 în materiale UPVC, CPVC și PVDF.
• Un dispozitiv de blocare opțional fixează mânerul în poziția complet deschisă sau complet închisă pentru siguranța operațională și procedurile de blocare.
• Dimensiunile DN15-50 sunt evaluate pentru service complet cu vid, extinzând adecvarea în aplicațiile cu presiune negativă.
• Lungimea corpului depășește cerințele de proiectare standard HG, permițând o bilă mai groasă, o etanșare mai groasă din PTFE și un dop și filet interior mai puternici pentru o durabilitate mai mare pe termen lung.
• Supapa poate fi convertită de la acţionare manuală la acţionare automată (pneumatică sau electrică) fără a înlocui corpul, protejând investiţia iniţială de instalare pe măsură ce nevoile de automatizare evoluează.
• Un suport inferior cu un orificiu de inserție permite fixarea supapei pe un banc sau panou folosind doar o inserție metalică, fără suporturi suplimentare.
• Scoaterea mânerului și plasarea urechilor ridicate în suport permite demontarea rapidă a sculei pentru întreținere.

Experiența pe teren arată că erorile de instalare în conductele din fabrică pot exercita o presiune neuniformă asupra piulițelor de îmbinare, ducând la scurgeri sau deteriorarea piulițelor în timp la dimensiuni mai mari. Din acest motiv, stilul de îmbinare este recomandat pentru utilizare până la DN50, cu diametre mai mari servite mai bine de robinete cu bilă cu flanșă.

Aplicațiile tipice includ patinele de proces, sistemele de tratare a apei, liniile de vid și instalațiile care pot fi ulterior automatizate, făcând această supapă o alegere flexibilă pentru inginerii care doresc opțiunea de a îmbunătăți metodele de acționare fără a reproiecta conductele.
