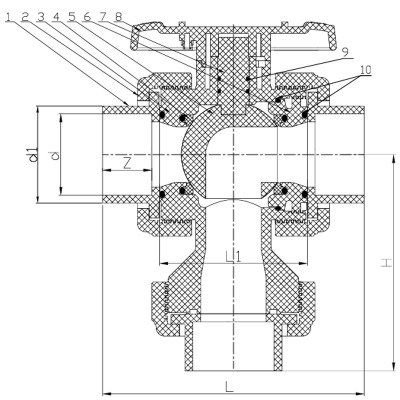

Supapele cu bilă cu trei căi (de tip vertical) combină două modele de debit într-un singur corp de supapă, înlocuind cele două robinete cu bilă și montarea în T ar fi necesar, altfel, un aspect convențional, ceea ce face conductele mai compacte și reduce atât costul materialului, cât și spațiul de instalare.
Caracteristici cheie:
• Un singur corp de supapă se ocupă de sarcinile de deviere, amestecare sau închidere care altfel ar avea nevoie de mai multe supape și fitinguri, făcând structura conductelor mai economică și mai eficientă din punct de vedere al spațiului.
• Sunt disponibile diferite configurații ale orificiului cu bile (port L sau orificiu T) pentru a îndeplini diferite funcții de tip de curgere, inclusiv devierea fluxului între două ieșiri sau amestecarea debitului de la două orificii de admisie.
• Evaluat PN10, cu capacitate completă de service în vid, extinzând adecvarea supapei la sistemele cu presiune negativă.
• Orientarea verticală plasează cel de-al treilea port în partea de sus sau de jos a circuitului, potrivit pentru instalațiile în care spațiul lateral din jurul conductei este limitat.
Prin combinarea funcțiilor într-un singur corp, această supapă reduce numărul de îmbinări din sistem, ceea ce scade punctele potențiale de scurgere în comparație cu un aranjament echivalent cu mai multe supape, cu mai multe racorduri.
Aplicațiile tipice includ linii de proces care necesită deviere sau amestecare a fluxului, sisteme de eșantionare, operațiuni de dozare și orice instalare în care economisirea spațiului și simplificarea aspectului conductelor oferă un beneficiu real de instalare sau întreținere. Instalațiile care standardizează supapele cu trei căi pentru sarcini comune de deviere sau amestecare pot simplifica, de asemenea, inventarul de piese de schimb, în comparație cu stocarea de supape cu două căi și fitinguri în T separate.
