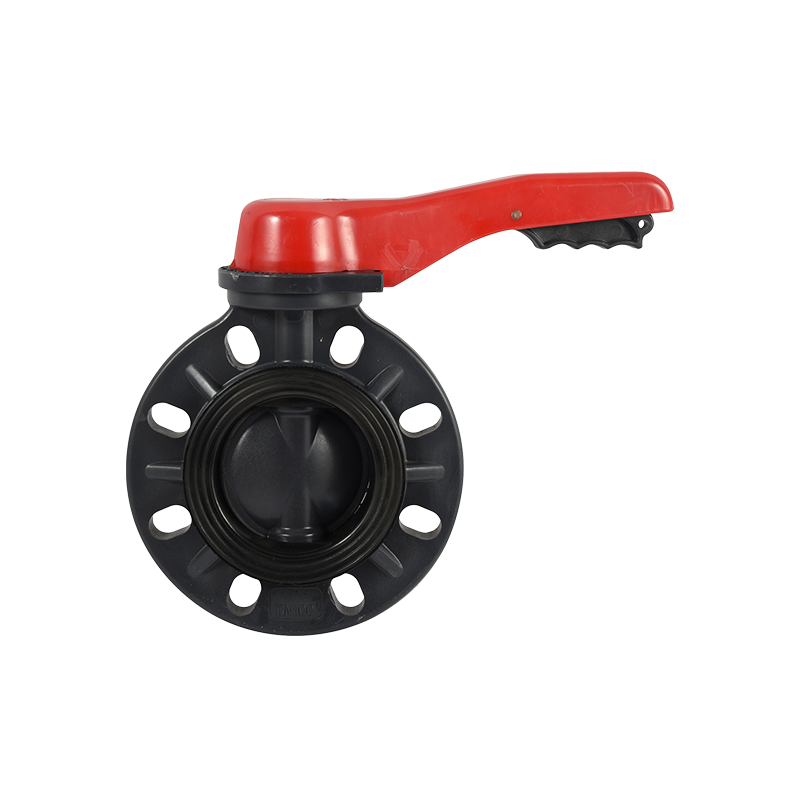

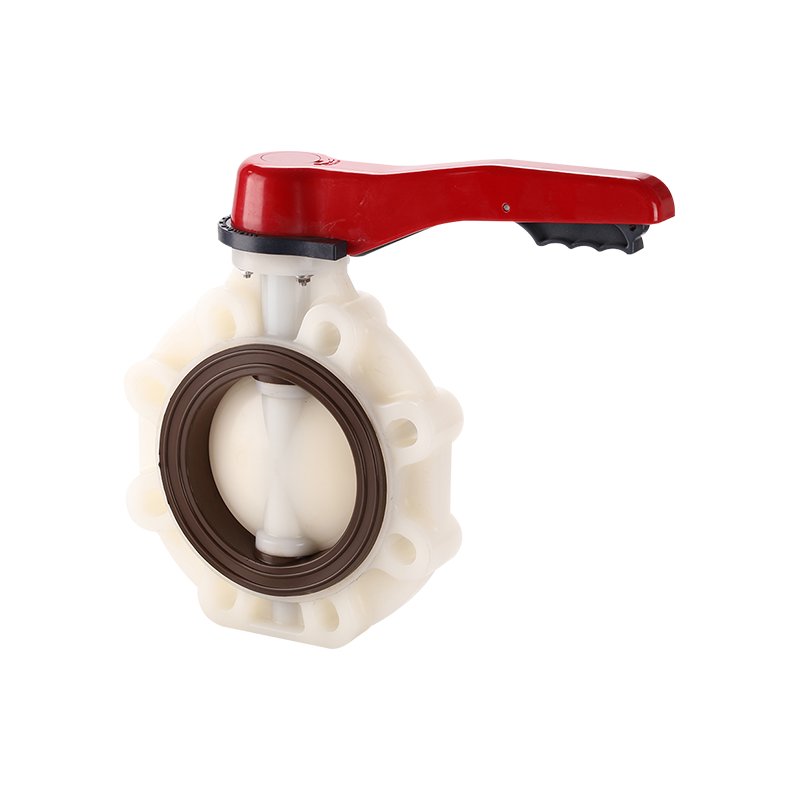

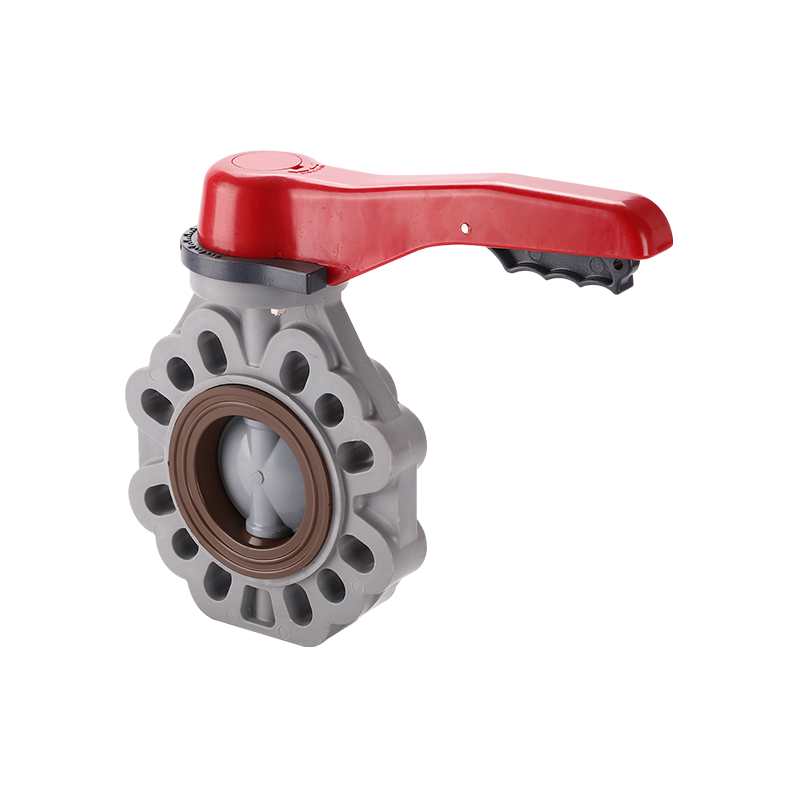

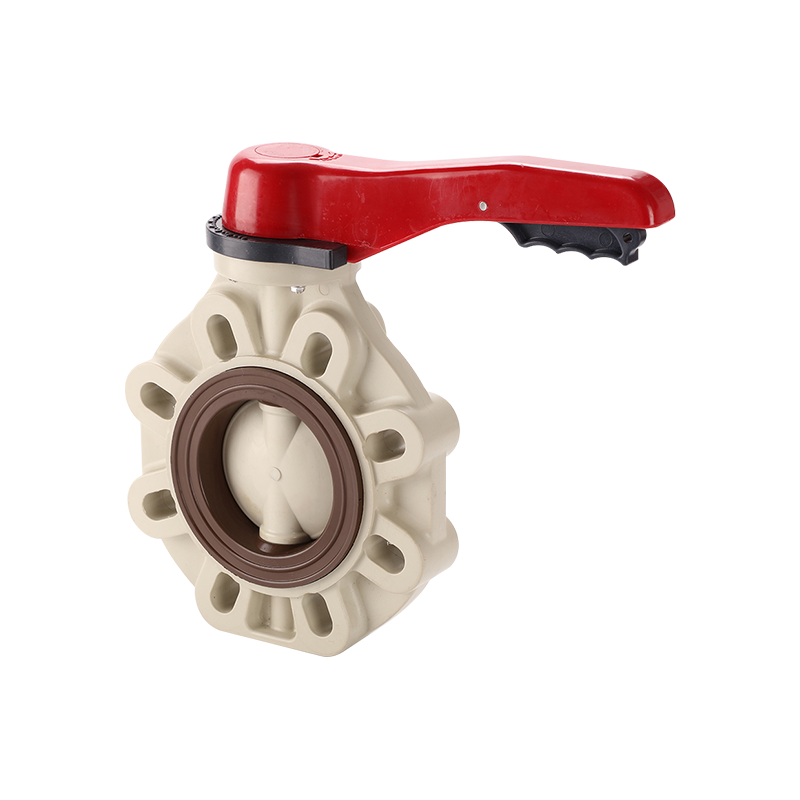

Supapele fluture cu mâner de pârghie din această serie sunt proiectate cu un corp ranforsat și un scaun special proiectat pentru a oferi o izolație de încredere în un sfert de tură și o performanță de accelerare în aplicațiile industriale generale și de tratare a apei.
Caracteristici cheie:
• Un scaun de supapă special conceput îmbunătățește performanța de etanșare în comparație cu geometriile standard ale scaunului supapei fluture, reducând scurgerile în poziția închisă.
• Un corp de supapă îngroșat, cu nervuri de întărire și fără secțiuni goale, este proiectat pentru a minimiza concentrația de tensiuni, sporind rezistența structurală în condiții dure de operare, cum ar fi supratensiunile de presiune, vibrațiile și încărcările mecanice.
• Designul discului cu profil sferic îmbunătățește durabilitatea la interfața scaunului, în același timp îmbunătățește Cv (coeficientul de curgere) al supapei, reducând căderea de presiune pe valvă în comparație cu profilele de disc mai plate.
• Mânerul pârghiei asigură o operare rapidă, tactilă în sfert de tură, cu indicarea poziţiei, potrivite pentru sarcini frecvente de pornire/oprire, precum şi pentru accelerarea de bază.
Combinația dintre structura armată a corpului și geometria optimizată a discului permite supapei să mențină integritatea etanșării și fiabilitatea structurală peste cicluri repetate, ceea ce este deosebit de relevant pentru liniile cu diametru mai mare, unde stresul corpului și încărcarea discului sunt mai mari.
Aplicațiile tipice includ stațiile de tratare a apei, sistemele HVAC, liniile generale de procese chimice și conductele industriale în care o supapă cu un sfert de tură, ușoară, rezistentă la coroziune, este preferată față de alternativele metalice mai grele. Configurația mânerului cu pârghie este potrivită pentru diametrele mai mici și medii în care operarea manuală cu un sfert de tură rămâne practică fără un operator de viteză.
