Definiția supapei
Ce este o supapă fluture acţionată?

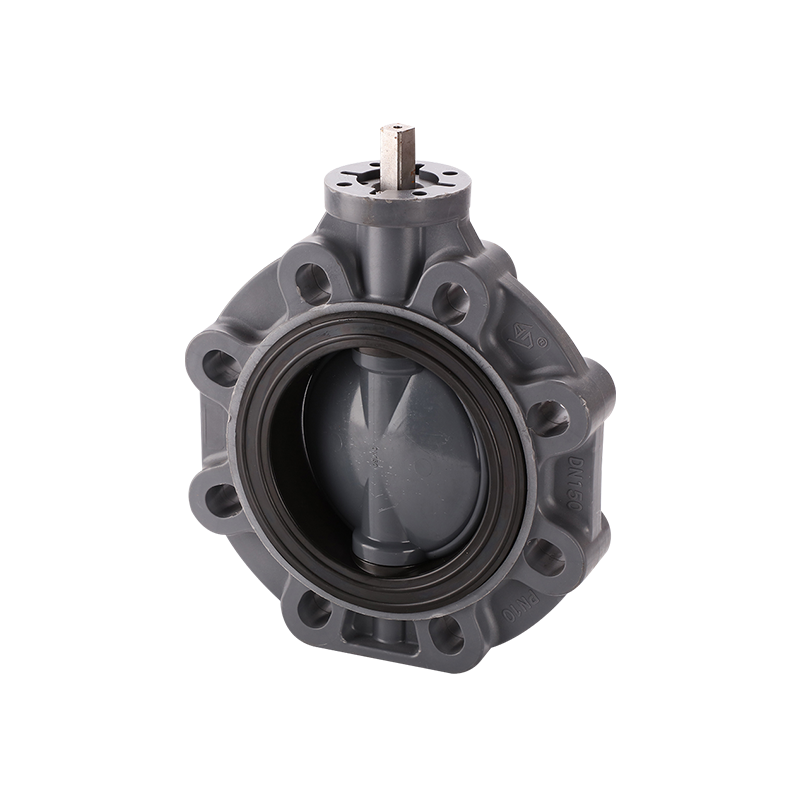

O supapă fluture acţionată este un dispozitiv de control al debitului cu un sfert de tură echipat cu un actuator. Actuatorul rotește tija supapei, iar tija rotește discul intern printr-un unghi de funcționare care este în mod normal între 0 și 90 de grade. Când discul este paralel cu calea de curgere, supapa este deschisă. Când discul este perpendicular pe conductă, supapa este închisă.
Termenul supapă fluture automată descrie în general ansamblul complet, mai degrabă decât corpul supapei singur. Un ansamblu complet poate include supapa fluture, actuatorul, suportul de montare, cuplajul de antrenare, indicatorul de poziție, întrerupătoarele de limită, modulul de control și accesoriile suplimentare necesare pentru mediul de operare.
Căutați expresii precum supapă fluture automată şi robinet fluture automat se referă în mod normal la același tip de echipament de control al debitului acţionat. Configurația corectă depinde de presiunea conductei, mediu, temperatură, dimensiunea supapei, viteza de funcționare necesară și semnalul de control.
Principiul de bază de funcționare
Discul supapei rămâne în interiorul căii de curgere în timpul funcționării. Acest design compact cu un sfert de tură reduce lungimea instalării și permite deschiderea și închiderea relativ rapidă. Servomotorul trebuie să ofere un cuplu suficient pentru a depăși frecarea scaunului, diferența de presiune, depunerile de mediu și rezistența mecanică.
Metode de operare
Supapa fluture este manuală sau automată?
O supapă fluture poate fi manuală sau automată. Corpul supapei poate avea o structură internă similară în ambele configurații, în timp ce dispozitivul de operare determină modul în care este mișcat discul.
Supapă manuală fluture
O supapă fluture manuală este acționată de o pârghie, cutie de viteze sau roată cu lanț. Este potrivit pentru conductele care sunt operate rar și rămân accesibile personalului de întreținere.
Utilizare comună: izolare locală, linii simple de apă și funcționare de joasă frecvență.
Supapă fluture automată
O supapă fluture automată folosește un actuator electric, pneumatic sau hidraulic. Poate răspunde la comenzi de la distanță, condiții de proces, secvențe programate sau interblocări de siguranță.
Utilizare comună: producție automată, tratarea apei, HVAC și controlul procesului.
| Element de comparație | Supapă manuală fluture | Supapă fluture automată |
|---|---|---|
| Metoda de operare | Pârghie, cutie de viteze sau lanț | Servomotor electric, pneumatic sau hidraulic |
| Controlează locația | Funcționare locală | Operare locală și de la distanță |
| Controlul poziției | Dependent de operator | Control pornit/oprit sau modulator |
| Feedback de stare | Indicație mecanică de poziție | Feedback de limită, poziție și eroare |
| Frecvența de operare | Scăzut spre moderat | Moderat spre mare |
| Integrarea sistemului | Limitat | PLC, DCS și integrarea instrumentelor |
| Costul configurației inițiale | Mai jos | Mai mare datorită actuatorului și comenzilor |
Configurația actuatorului
Acționare electrică, pneumatică și hidraulică
Supapă electrică automată fluture
Un actuator electric folosește un motor și o cutie de viteze pentru a roti tija supapei. Supapele fluture automate electrice sunt de obicei selectate acolo unde energia electrică este ușor disponibilă și este necesară controlul precis de la distanță.
Configurațiile electrice pot fi furnizate ca tipuri de control on/off, modulator sau inteligent. Opțiunile obișnuite de alimentare includ DC 24 V, AC 24 V, AC 110 V, AC 220 V și AC 380 V. Funcțiile disponibile pot include suprareglarea manuală, protecția cuplului, feedback-ul de poziție și afișarea locală a stării.
Supapă fluture automată pneumatică
Un actuator pneumatic transformă aerul comprimat în mișcare rotativă. Vanele fluture automate pneumatice sunt adesea folosite acolo unde timpii de ciclu rapid, construcția simplă sau mișcarea sigură este importantă.
Actuatoarele cu dublă acțiune folosesc presiunea aerului atât pentru deschidere, cât și pentru închidere. Actuatoarele cu retur cu arc utilizează presiunea aerului într-o direcție și forța arcului în cealaltă direcție. Designul cu retur cu arc poate muta supapa într-o poziție sigură predeterminată dacă alimentarea cu aer este pierdută.
Supapă fluture automată hidraulică
Acţionarea hidraulică este utilizată pentru robinete de dimensiuni mari, cerere mare de cuplu sau instalaţii care necesită mişcare controlată sub sarcini mari. Sistemele hidraulice pot include o unitate de putere, o galerie de control, un acumulator și un dispozitiv de închidere de urgență.
Specificația produsului
Parametri importanți pentru supapele automate fluture
Selectarea fiabilă a supapei necesită mai mult decât potrivirea supapei la diametrul nominal al conductei. Corpul supapei, scaunul, discul, tija și actuatorul trebuie să fie compatibile cu condițiile reale ale procesului.
Dimensiunile speciale pot fi proiectate pentru conducte specifice.
Selecția depinde de presiunea de funcționare și standardul de proiectare.
Mișcare un sfert de tură pentru deschidere, închidere și reglare.
Folosit pentru controlul modulator continuu și feedbackul de poziție.
Domeniu de operare tipic pentru sistemele de acţionare pneumatică.
Conexiune design should match pipeline and maintenance needs.
| Parametrul de selecție | Opțiuni disponibile | De ce contează |
|---|---|---|
| Materialul corpului supapei | Fontă ductilă, oțel carbon, oțel inoxidabil sau aliaj special | Determină rezistența la presiune și rezistența la coroziune |
| Material disc | Fontă ductilă acoperită, oțel inoxidabil sau aliaj | Contactează direct mediul de proces |
| Material scaun | EPDM, NBR, PTFE sau scaun metalic | Afectează intervalul de temperatură, etanșarea și compatibilitatea chimică |
| Controlul actuatorului | On/off, modulator sau inteligent | Definește dacă supapa izolează sau reglează debitul |
| Nivel de protecție | Rezistent la intemperii, rezistent la praf, impermeabil sau protejat la explozie | Trebuie să se potrivească cu mediile interioare, exterioare sau periculoase |
| Poziție de siguranță | Fail-deschidere, fail-close sau fail-in-place | Determină comportamentul supapei în timpul pierderii de putere sau de aer |
Factori de preț
Care este costul unei supape fluture motorizate?
Costul unei supape fluture motorizate este determinat de configurația tehnică completă. O supapă de pornire/oprire de bază cu diametru mic pentru apă curată nu poate fi prețată în același mod ca o supapă de modulare mare din oțel inoxidabil concepută pentru medii corozive.
Componentele principale ale costurilor
Prețurile precise necesită date complete de funcționare.
O cotație corectă pentru o supapă fluture automată trebuie să se bazeze pe diametrul nominal, presiunea nominală, mediu, temperatura de funcționare, standardul de conectare, tipul actuatorului, sursa de alimentare, semnalul de control, timpul necesar de funcționare și mediul de instalare.
Selectarea unui actuator numai după diametrul supapei poate duce la un cuplu de ieșire insuficient. Calculele cuplului trebuie să ia în considerare diferența de presiune, frecarea scaunului supapei, caracteristicile medii, frecvența de funcționare și o marjă de siguranță adecvată. Un actuator subdimensionat poate să nu deschidă sau să închidă complet supapa. Un actuator excesiv de supradimensionat poate crește costul și poate exercita solicitări mecanice inutile asupra tijei și discului.
Diferența de produs
Care este diferența dintre o supapă fluture și o supapă fluture motorizată?
O supapă fluture descrie structura supapei, în timp ce o supapă fluture motorizată descrie o supapă fluture prevăzută cu un actuator electric. Supapa internă poate folosi același principiu de disc și scaun, dar capabilitățile complete de funcționare sunt diferite.
Supapă fluture standard
- Acționat manual prin pârghie sau cutie de viteze
- Necesită acces la punctul de instalare
- Potrivit pentru deschidere și închidere ocazională
- Conexiune limitată la sistemele automate de control
- Poziția depinde de reglarea manuală
Supapă fluture motorizată
- Acționat de un actuator electric
- Acceptă comenzi electrice locale sau de la distanță
- Potrivit pentru operațiuni repetate și programate
- Se poate conecta cu PLC, DCS și instrumente de câmp
- Suporta pozitii deschise, inchise si modulante
Domenii de aplicare
Unde se folosesc supapele automate fluture?
Alimentare cu apă și tratare a apei
Supapele fluture automate controlează ieșirile pompelor, unitățile de tratare, rezervoarele de stocare, sistemele de filtrare și conductele principale de distribuție. Acţionarea de la distanţă permite supapei să răspundă la condiţiile de debit, presiune sau nivelul lichidului.
HVAC și servicii de construcții
Un sistem de control automat cu supapă fluture poate regla apa răcită, apa de răcire și circuitele de încălzire. Actuatoarele modulante reglează poziția supapei în funcție de temperatură, diferența de presiune sau comenzile de control al clădirii.
Conducte de proces industrial
Vanele fluture automate sunt utilizate pentru izolarea și controlul debitului în apa de utilități, aer comprimat, gaz de joasă presiune și medii de proces compatibile. Selectarea materialului trebuie să se potrivească cu caracteristicile chimice și termice ale fluidului.
Sisteme de canalizare
Aplicațiile cu apă uzată necesită atenție la solidele în suspensie, la depuneri, la coroziune și la expunerea la umiditate. Orientarea supapei, designul scaunului și protecția actuatorului pot afecta fiabilitatea de funcționare pe termen lung.
Procesarea alimentelor și a fluidelor curate
Materiale adecvate pentru supape, suprafețe interne netede și compuși de etanșare compatibili sunt necesare acolo unde curățenia și spălarea regulată sunt importante.
Procesul de configurare
Cum să selectați supapa fluture automată corectă
Confirmați mediul de proces
Identificați dacă conducta transportă apă curată, apă uzată, aer, gaz, petrol, substanțe chimice sau alt mediu. Mediul determină materialele potrivite pentru corp, disc și scaune.
Definiți presiunea și temperatura
Furnizați presiunea normală de funcționare, presiunea maximă, presiunea de proiectare și intervalul de temperatură. Aceste condiții afectează clasificarea supapei și construcția de etanșare.
Selectați funcția de control necesară
Alegeți controlul pornit/oprit pentru izolarea conductei sau controlul modulator pentru reglarea debitului, presiunii, nivelului și temperaturii.
Determinați tipul actuatorului
Selectați acționarea electrică unde se preferă controlul electric, acționarea pneumatică unde sunt disponibile aer comprimat și mișcarea rapidă sau acționarea hidraulică pentru instalații cu cuplu mare.
Confirmați semnalele de control și feedback
Specificați sursa de alimentare, semnalul de intrare, feedback-ul de ieșire, cerințele de comunicare și poziția de siguranță înainte de producție.
Referință de configurare a produsului
Explorați opțiunile automate de supapă fluture
Examinați structurile supapelor disponibile, configurațiile actuatorului și opțiunile de control pentru aplicații de apă, HVAC și conducte industriale.
Instalare și întreținere
Cerințe practice pentru funcționarea stabilă a supapei
Înainte de instalare, inspectați discul supapei, scaunul, tija și dispozitivul de acționare pentru eventuale daune cauzate de transport. Conducta trebuie să fie curată și aliniată corect. Flanșele nealiniate pot comprima în mod neuniform corpul supapei și pot crește rezistența discului.
Supapa nu trebuie utilizată pentru a forța țevile nealiniate în poziție. Trebuie să existe un spațiu liber adecvat pentru rotirea discului, cablarea actuatorului și întreținerea ulterioară. Supapele fluture automate mari pot necesita suporturi independente pentru conducte pentru a preveni transferarea sarcinilor excesive pe conductă către corpul supapei.
Punerea în funcțiune electrică ar trebui să includă verificarea sursei de alimentare, direcția de deschidere, direcția de închidere, setările comutatorului de limită, protecția cuplului și testarea semnalului de feedback. Punerea în funcțiune pneumatică ar trebui să includă reglarea presiunii aerului, funcționarea supapei solenoid, direcția de întoarcere cu arc și calibrarea poziționerului.
Scurgerile nu indică întotdeauna că scaunul a ajuns la sfârșitul duratei de viață. Limitele incorecte ale actuatorului, resturile prinse, tensiunea conductei, marginile discurilor deteriorate și alinierea greșită a tijei pot împiedica, de asemenea, închiderea completă.
Întrebări tehnice
Supapă fluture automată FAQ
Poate o supapă fluture automată să regleze debitul?
Da. O supapă fluture automată modulantă poate primi o comandă de 4–20 mA sau 0–10 V și poate muta discul într-o poziție intermediară. Intervalul de control și precizia depind de dimensionarea supapei, căderea de presiune, performanța actuatorului și condițiile procesului.
Ce se întâmplă cu o supapă fluture motorizată în timpul unei căderi de curent?
Un actuator electric standard rămâne în mod normal în ultima sa poziție când se pierde puterea. Este necesar un actuator cu retur cu arc, un actuator cu condensator-retur sau un aranjament de alimentare de rezervă atunci când supapa trebuie să se miște automat într-o poziție sigură.
Sunt supapele fluture automate potrivite pentru medii cu temperaturi ridicate?
Ele pot fi utilizate pentru service la temperaturi înalte atunci când corpul supapei, scaunul, garnitura, rulmenții și aranjamentul actuatorului sunt selectate pentru temperatura specificată. Designurile cu scaune metalice sunt adesea luate în considerare acolo unde scaunele din elastomer nu sunt potrivite.
Cum este selectat cuplul actuatorului?
Cuplul necesar este calculat din dimensiunea supapei, diferența de presiune, designul scaunului, starea medie și frecvența de funcționare. Se adaugă un factor de siguranță adecvat pentru a asigura deschiderea și închiderea fiabilă în condițiile reale ale conductei.
Ce informații sunt necesare înainte de a comanda o supapă fluture automată?
Informațiile necesare includ dimensiunea supapei, presiunea nominală, standardul de conectare, mediul, temperatura, materialul corpului, materialul discului, materialul scaunului, tipul actuatorului, sursa de alimentare, semnalul de control, cerințele de feedback și mediul de instalare.
Controlul fiabil începe cu configurația corectă a supapei
O supapă fluture automată ar trebui configurată ca un ansamblu complet de control al debitului, în loc să fie tratată ca o supapă standard cu un actuator adăugat ulterior. Compatibilitatea dintre corpul supapei, scaunul, discul, tija, cuplul actuatorului și semnalul de control afectează direct performanța de etanșare, stabilitatea de funcționare și durata de viață.
Datele de operare clare permit producătorului să determine dacă un design electric, pneumatic sau hidraulic este adecvat. De asemenea, ajută la identificarea corectă a materialului, a presiunii, a tipului de conexiune, a poziției de siguranță și a configurației de feedback pentru conductă.
