Întreținerea și controlul riscurilor supapelor manuale statice din sistemele industriale

Care sunt tipurile comune de supape manuale?

Supape manuale sunt cel mai comun tip de supape în sistemele industriale de control al fluidelor și sunt utilizate pe scară largă în industria petrolieră, chimică, electrică, metalurgie, tratarea apei, fabricarea hârtiei, farmaceutică, alimentară și alte industrii. Supapele manuale folosesc mânere de operare manuală, roți de mână, pinioane și alte dispozitive mecanice pentru a deschide și închide sau a regla fluxul de mediu. Are o structură simplă, este ușor de utilizat, economic și de încredere și este o componentă indispensabilă în sistemele de conducte industriale. În funcție de diferitele forme structurale, principii de lucru și ocazii aplicabile, supapele manuale pot fi împărțite în principal în următoarele tipuri comune:
Supapă manuală
Supapa manuală realizează controlul on-off al fluidului prin mișcarea în sus și în jos a poartei în formă de pană sau paralelă. Zona de contact dintre poarta și scaunul supapei este mare în timpul deschiderii și închiderii, ceea ce este potrivit pentru ocazii de deschidere completă sau de închidere completă, dar nu este potrivit pentru deschiderea și închiderea frecventă sau accelerarea. Supapa manuală are avantajele rezistenței scăzute la fluid, performanțe bune de etanșare, structură simplă și durată lungă de viață. Este utilizat pe scară largă în conductele de petrol, tratarea apei, sistemele centralelor electrice și alte condiții de lucru cu cerințe ridicate de etanșare.

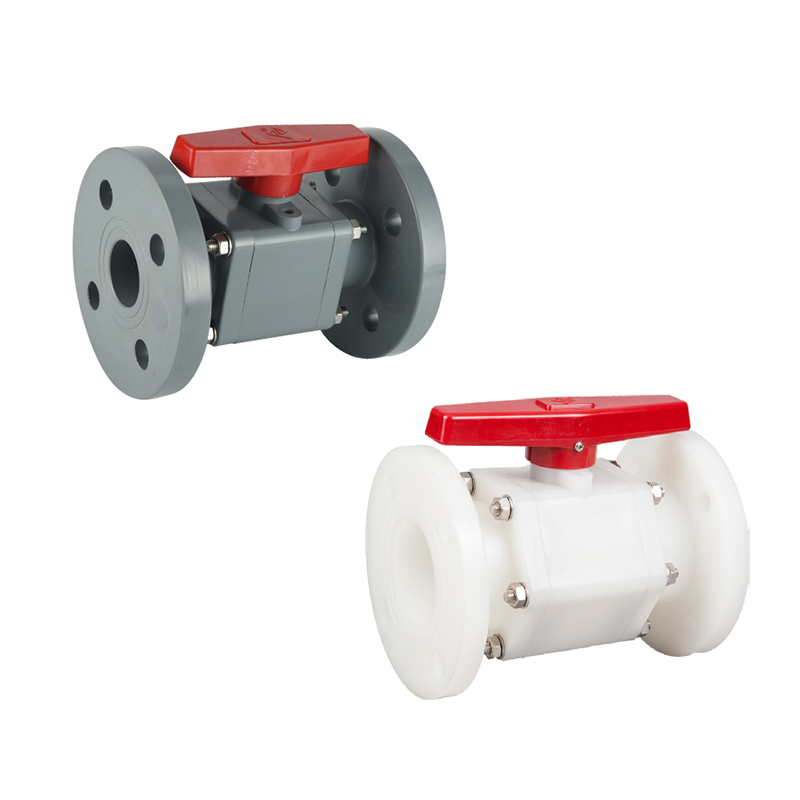

Supapă manuală cu bilă
Supapa manuală cu bilă folosește bila pentru a se roti cu 90° în jurul axei supapei pentru a controla debitul mediului. Supapa cu bilă se deschide și se închide rapid, are un cuplu de operare mic și are performanțe excelente de etanșare. Este potrivit în special pentru sistemele care necesită deschidere și închidere rapidă și funcționare frecventă. Este potrivit pentru lichide curate, gaze și medii corozive. Este utilizat pe scară largă în industria petrochimică, a gazelor naturale, farmaceutică, fabricarea hârtiei și în alte industrii. Structura sa compactă este deosebit de potrivită pentru instalarea în spații limitate.
Supapă de închidere manuală
Supapa de oprire manuală reglează debitul prin mișcarea discului supapei în direcția verticală de-a lungul liniei centrale a scaunului supapei. În comparație cu supapa cu poartă, supapa de oprire are o performanță de reglare mai bună, dar rezistența fluidului este relativ mare. Supapa de închidere este potrivită pentru ocaziile în care este necesar un control precis al debitului sau presiunii, cum ar fi echipamentele cazanelor, sistemele de abur, procesele chimice etc. Supapa de închidere are o structură simplă și este ușor de întreținut și este adesea folosită în conducte mici și mijlocii.
Supapă fluture manuală
Supapa fluture manuală folosește o placă de supapă în formă de disc pentru a se roti în jurul axei supapei pentru a deschide și închide canalul mediu. Are o structură compactă, greutate redusă și cost redus și este deosebit de potrivit pentru controlul supapelor cu diametru mare. Este utilizat în mod obișnuit în tratarea apei, sistemele de aer condiționat, conductele de protecție împotriva incendiilor, industria alimentară și a băuturilor. Deși performanța de etanșare nu este la fel de bună ca cea a supapelor cu bilă și a supapelor cu gură, are avantaje evidente în cazurile sensibile la spațiu și greutate. Produsele îmbunătățite, cum ar fi etanșările bidirecționale și supapele fluture excentrice, pot crește în mod eficient domeniul de aplicare.
Supapă manuală
Părțile de deschidere și de închidere ale robinetului manual sunt dopuri conice sau cilindrice, care se deschid și se închid prin rotație. Canalul său de curgere este de obicei drept, cu rezistență scăzută la fluid. Structura este simpla si potrivita pentru deschideri si inchideri frecvente. Este utilizat pe scară largă în exploatarea câmpurilor petroliere, transportul gazelor, rețelele de conducte urbane și alte domenii. Deoarece supapele cu dop sunt predispuse la uzură, supapele cu dop moderne folosesc adesea structuri de lubrifiere sau de etanșare moi pentru a îmbunătăți durata de viață și performanța de etanșare.

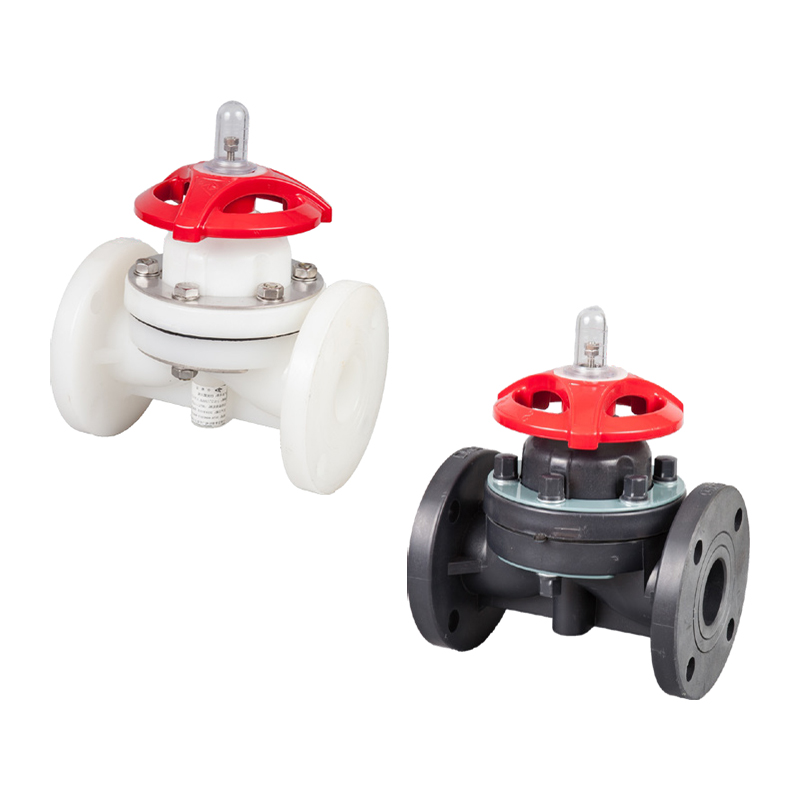

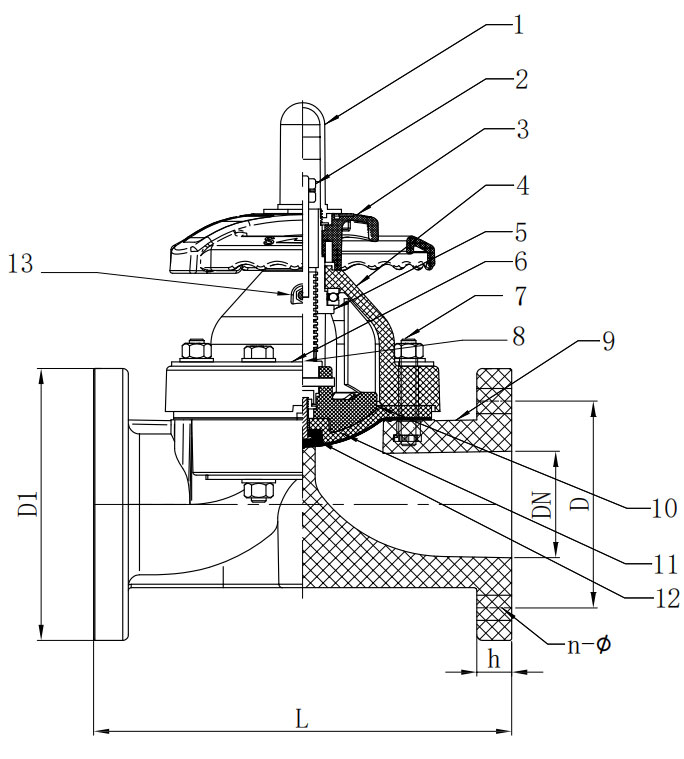

Supapă manuală cu diafragmă
The supapă manuală cu diafragmă folosește o diafragmă flexibilă ca piesă de deschidere și închidere, care este potrivită pentru controlul sistemelor de conducte care conțin particule solide, medii corozive sau fluide vâscoase. Cel mai mare avantaj al acestuia este că nu există nicio piesă metalică în contact cu mediul, evitând problemele de coroziune și poluare. Este potrivit pentru fluxuri de proces cu grad ridicat de curatare, cum ar fi produsele farmaceutice, alimentele și produsele biochimice și este utilizat pe scară largă în sistemele CIP/SIP. Datorită structurii sale speciale, este convenabil să reparați și să înlocuiți diafragma.

Supapă manuală cu ac
Supapa cu ac folosește un miez de supapă conic subțire pentru a controla cu precizie debitele mici. Utilizat în principal în reglarea fluidelor de înaltă precizie, cum ar fi sistemele de instrumentare, sistemele de prelevare de probe, circuitele de control hidraulice sau pneumatice. Structură compactă, precizie ridicată de reglare, utilizat pe scară largă în cercetarea științifică, laboratoare și dispozitive cu gaz de înaltă presiune.
Supapă de reținere manuală
Deși supapele de reținere funcționează de obicei automat, unele sisteme folosesc supape de reținere cu funcții manuale. Folosit pentru a preveni refluxul mediu și pentru a permite intervenția manuală în circumstanțe speciale. Utilizat în mod obișnuit în ocazii de înaltă siguranță, cum ar fi cazane de înaltă presiune, stații de pompare, rezervoare de stocare chimică etc.

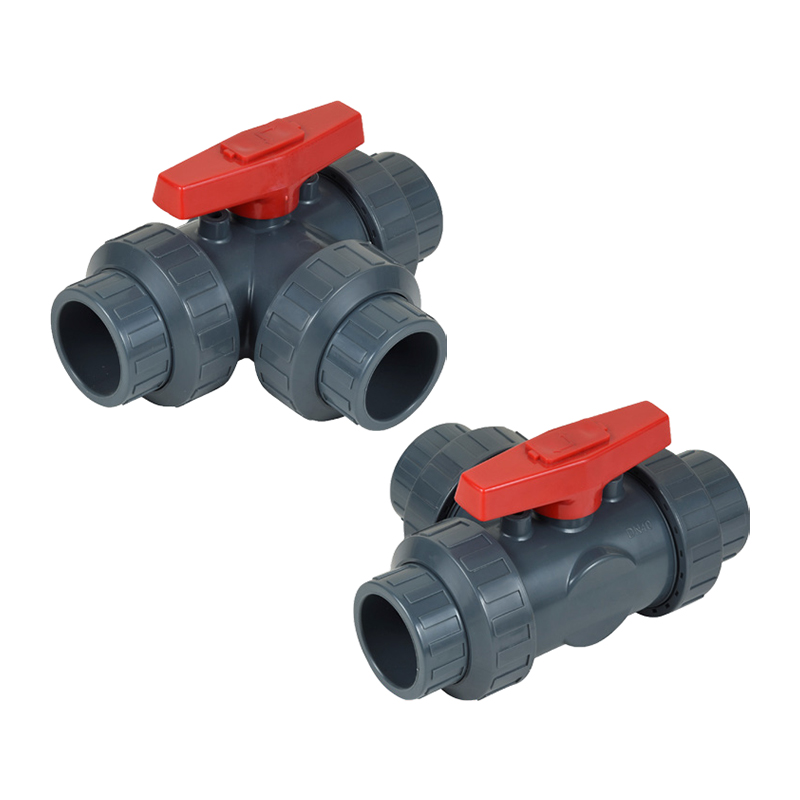

Supapă manuală cu trei căi
Supapele manuale cu trei căi pot fi împărțite în structuri „T-tip” și „L-type”, potrivite pentru schimbarea direcției fluidului sau realizarea comutării multi-canal. Este folosit mai ales în sistemele de amestecare, deviație sau bypass și este utilizat pe scară largă în HVAC, procesarea alimentelor și comutarea conductelor. Funcționare flexibilă, structură diversă, poate fi combinată cu robinete cu bilă, supape cu dop și alte forme de proiectare.

Care este diferența dintre supapele cu bilă manuale și supapele cu poartă manuală în structură și metoda de etanșare?

Supapele cu bilă manuale și supapele cu poartă manuală sunt două supape comune de închidere a conductelor, utilizate pe scară largă în sisteme industriale precum petrol, chimie, metalurgie, energie electrică și construcții. Deși ambele joacă rolul de deschidere și închidere a fluidelor și de tăiere a pasajelor din punct de vedere al funcției, există diferențe esențiale în proiectarea lor structurală, principiul de etanșare, performanță și scenarii aplicabile.
Diferențele de proiectare structurală
Miezul structural al supapei cu bilă manuală este o sferă goală, care controlează pornirea și oprirea mediului prin rotirea sferei. Sfera este de obicei o bilă metalică solidă cu o gaură, care este conectată axial la tija supapei. Supapa cu bilă este de obicei o structură cu un sfert de tură și trebuie doar să se rotească cu 90° pentru a comuta de la complet deschis la complet închis. Structura corpului supapei este în mare parte din două sau trei piese, ceea ce este convenabil pentru întreținerea și înlocuirea pieselor interne. Suprafața sferei este prelucrată cu precizie și cooperează cu scaunul de etanșare pentru a forma o pereche de etanșare. Structura generală este compactă și ușoară, ceea ce este ușor de instalat în locuri cu spațiu limitat.
Principalele componente structurale ale supapei manuale sunt porțile în formă de pană sau paralele, care se deschid și se închid prin ridicarea verticală a poartei în sus și în jos. Poarta se ridică și coboară de-a lungul mișcării spiralate a tijei supapei, de obicei o structură cu mai multe ture, iar procesul de deschidere și închidere este relativ lent. Corpul robinetului este, în general, o turnare integrală, cu o cavitate interioară adâncă și dimensiuni structurale mari. Deoarece poarta trebuie să fie complet ridicată în partea de sus a cavității supapei pentru a se deschide complet, supapa manuală are cerințe mai mari pentru spațiu și cuplu de operare decât supapa cu bilă.
Diferența în metoda de etanșare
Supapa manuală cu bilă adoptă o structură de etanșare a feței. Perechea de etanșare este formată prin contactul dintre suprafața bilei și scaunul de etanșare, care este de obicei realizat din politetrafluoretilenă (PTFE), polimer armat, metal sau material compozit. Bila menține întotdeauna contactul cu suprafața de etanșare în timpul rotației, iar etanșarea eficientă este realizată prin designul cu bilă plutitoare sau cu bilă fixă. Supapa cu bilă are o performanță excelentă de etanșare și o rată de scurgere extrem de scăzută, care este deosebit de potrivită pentru condițiile de lucru cu cerințe ridicate pentru scurgeri zero. Unele supape cu bilă de ultimă generație au, de asemenea, etanșare în două căi și structuri ignifuge și antistatice pentru a îmbunătăți siguranța sistemului.
Supapa manuală adoptă o structură de etanșare a sârmei. Perechea de etanșare este formată din marginile de pe ambele părți ale porții și suprafața de etanșare a scaunului supapei. Suprafața de etanșare este realizată în mare parte din materiale metalice, cum ar fi oțel aliat, aliaj dur și stellit. Etanșarea depinde de cooperarea dintre presiunea medie și forța de strângere a panei porții, iar efectul de etanșare nu este la fel de bun ca supapa cu bilă în condiții de presiune scăzută. Datorită frecării puternice dintre poartă și scaunul supapei în timpul procesului de deschidere și închidere, este ușor de purtat, iar cerințele de precizie de procesare și asamblare sunt ridicate. Unele supape de etanșare folosesc porți elastice sau structuri de auto-etanșare sub presiune pentru a îmbunătăți etanșarea, dar performanța lor generală de etanșare este încă puțin inferioară celei ale supapelor cu bilă.
Diferențele de performanță de deschidere și de închidere
Supapa manuală cu bilă se deschide și se închide rapid, are un cuplu scăzut și este ușor de operat. Unghiul său de rotație este de numai 90°, ceea ce este potrivit pentru sistemele care sunt operate frecvent sau necesită o întrerupere medie rapidă. Nu există frecare în timpul procesului de deschidere și închidere, iar acțiunea este stabilă, ceea ce este deosebit de potrivit pentru ocaziile care necesită oprire de urgență.
Supapa manuală se deschide și se închide lent, iar roata de mână trebuie rotită de mai multe ori pentru a finaliza întreaga operațiune. Datorită mișcării lungi în sus și în jos a porții, cuplată cu pierderea mecanică a mecanismului de transmisie a filetului tijei supapei, procesul de operare este lung și laborios. Nu este potrivit pentru deschiderea și închiderea frecventă, dar are capacități de etanșare fiabile pe termen lung în sistemele de conducte cu diametru mare și frecvență joasă.
Diferențe în domeniul de aplicare
Supapa manuală cu bilă este potrivită pentru sistemele de conducte care necesită deschidere și închidere rapidă, etanșare bună și rezistență scăzută la curgere. Este deosebit de potrivit pentru industriile cu control strict al scurgerilor, cum ar fi gazele naturale, petrolul rafinat, chimicalele fine, produsele farmaceutice și tratarea apei. Are o structură compactă și o instalare flexibilă și este potrivită pentru echipamente sau conducte de ramificație cu spațiu limitat.
Supapele manuale sunt potrivite pentru conductele trunchi cu diametre mari, operațiuni de joasă frecvență și schimbări mici de presiune. Ele sunt utilizate pe scară largă în poziția principală a supapei a instalațiilor de apă, încălzire, electricitate, metalurgie și alte sisteme și sunt potrivite în special pentru utilizare ca dispozitive de întrerupere. Rezistența sa la curgere este extrem de scăzută și nu există aproape nicio cădere de presiune în starea complet deschisă, ceea ce este mai prietenos cu sistemele de transmisie pe distanțe lungi.
Capacitatea debitului și pierderea de presiune
Canalul din interiorul bilei supapei cu bilă manuală este adesea proiectat cu un design cu pas complet. Mediul nu are aproape nicio rezistență la curgere atunci când trece prin supapă și nu se generează o cădere evidentă de presiune. Are un impact redus asupra eficienței sistemului și este potrivit pentru fluxurile de proces care necesită o transmisie eficientă.
Supapele manuale au, de asemenea, o rezistență mică la curgere în starea complet deschisă, dar sunt predispuse la turbulențe și vibrații atunci când sunt deschise parțial sau incomplet. În comparație cu supapele cu bilă, structurile lor locale sunt mai susceptibile de a provoca eroziune medie, care, la rândul său, afectează durata de viață a suprafeței de etanșare.

Cum să alegi valvele manuale pentru industria alimentară sau farmaceutică

În industria alimentară și farmaceutică, supapele manuale nu doar poartă funcțiile de bază de deschidere, închidere, reglare și tăiere, ci sunt și legate de siguranța produsului, curățenia și conformitatea producției. Deoarece aceste industrii au cerințe extrem de ridicate pentru igienă, materiale și capacități anti-poluare, selecția trebuie să respecte cu strictețe standardele relevante ale industriei și să ia în considerare pe deplin factori precum caracteristicile medii, fluxul procesului, metodele de curățare și dezinfecție și materialele structurii supapelor.
Design structural care respectă standardele de igienă
Industria alimentară și farmaceutică au cerințe extrem de ridicate pentru curățenia suprafețelor echipamentelor. Supapele manuale trebuie să aibă caracteristici precum lipsa unghiurilor moarte, fără reținere și curățarea ușoară. La selectare, ar trebui să li se acorde prioritate produselor cu supape care îndeplinesc certificări de igienă precum EHEDG (European Hygienic Engineering Design Group), 3-A (Standardele Asociației Americane de Igienă a Lactatelor) și FDA (Administrația Americană pentru Alimente și Medicamente). Cavitatea supapei ar trebui să adopte un design cu orificiu complet pentru a se asigura că fluidul curge lin, fără reținere; suprafața internă trebuie lustruită electrolitic, iar rugozitatea trebuie controlată în Ra ≤ 0,4 μm pentru a evita aderența bacteriană.
Selectarea materialelor corpului supapei și a materialelor de etanșare
Selectarea materialului afectează direct rezistența la coroziune, rezistența la temperatură și biocompatibilitatea supapei. Industria alimentară și farmaceutică recomandă utilizarea oțelului inoxidabil 316L ca material principal pentru corpul supapei datorită rezistenței sale excelente la coroziune și sudabilității și capacității sale de a rezista la medii acide, alcaline și aburului la temperatură înaltă utilizate în mod obișnuit în sistemele CIP (Clean-in-Place) și SIP (Sterilize-in). Sigiliile trebuie realizate din politetrafluoretilenă (PTFE) de calitate alimentară certificată de FDA, EPDM (cauciuc monomer de etilenă propilen dienă) sau FKM (cauciuc fluor) și alte materiale cu rezistență chimică bună și rezistență la căldură pentru a se asigura că mediul nu este contaminat.
Ușor de curățare și sterilizare CIP/SIP
În timpul producției de alimente și medicamente, sistemul de conducte trebuie curățat în mod regulat în loc (CIP) și sterilizat cu abur (SIP). Structura supapei trebuie să fie compatibilă cu acest tip de curățare. Atunci când selectați, luați în considerare dacă cavitatea supapei are o funcție de golire automată, dacă poate realiza o curățare fără reziduuri, dacă etanșarea are rezistență la temperatură ridicată (≥150°C) și dacă supapa acceptă durata ciclului de sterilizare (în general necesar să fie mai mare de 30 de minute). Structurile supapelor cu trei căi, supapelor cu diafragmă și supapelor de eșantionare aseptică au fost optimizate și sunt mai potrivite pentru astfel de procese.
Tipuri de supape sanitare preferate, cum ar fi supape cu diafragmă și supape fluture
Supapele cu diafragmă sunt utilizate pe scară largă în locuri cu cerințe ridicate de curățenie, deoarece mediile lor intră doar în cavitatea interioară a corpului supapei și materialul diafragmei. Structura sa este simplă și nu există o zonă de reținere în cavitatea supapei, care este deosebit de potrivită pentru transportul particulelor solide de înaltă vâscozitate sau mediilor corozive. Vanele fluture au caracteristicile unei structuri compacte, greutate redusă și deschidere și închidere rapidă. Ele sunt adesea folosite în situații de joasă presiune sau debit mare, în special pentru umplere, filtrare și transport. Supapele fluture sanitare sunt de obicei echipate cu conexiuni cu clemă cu eliberare rapidă, care sunt ușor de dezasamblat, curățat și întreținut la fața locului și respectă specificațiile GMP.
Metoda de conectare trebuie să îndeplinească cerințele sanitare
Metoda de conectare a supapelor manuale este direct legată de performanța etanșării sanitare. Trebuie preferate metode de conectare sanitară, cum ar fi tipul de clemă, tipul de sudare sau tipul de flanșă. Conexiunea de tip clemă poate fi dezasamblată și asamblată rapid, potrivită pentru echipamentele care sunt curățate frecvent; conexiunea de tip sudare are o rezistență structurală bună și etanșare, potrivită pentru ocazii de asamblare permanentă; Conexiunea de tip flanșă este utilizată mai ales în sistemele mari, dar trebuie selectată structura de etanșare a flanșei sanitare. Indiferent de metodă, suprafața de etanșare trebuie să mențină precizia procesării și finisarea suprafeței pentru a evita creșterea microbiană.
Anti-amestecare și control al lotului
Procesele de producție cu mai multe varietăți și cu loturi mici din industria alimentară și farmaceutică necesită o fiabilitate mai mare în comutarea și etanșarea supapelor. Structurile precum supapele cu scaun dublu sau supapele anti-amestecare trebuie selectate pentru a preveni contaminarea încrucișată între loturi. Supapa trebuie să aibă o funcție de poziționare a limită de metal pentru a preveni reziduurile sau amestecarea din cauza funcționării greșite; în același timp, ar trebui să accepte înregistrarea parametrilor de proces pentru a îndeplini cerințele de trasabilitate GMP.
Conformitatea cu GMP și cerințele de validare
În conformitate cu cerințele bunei practici de fabricație (GMP) pentru producția farmaceutică, echipamentul trebuie să aibă o bună verificare și consistență. Supapa manuală selectată ar trebui să aibă documente de validare, inclusiv certificarea materialului, raportul de testare a materialului de etanșare, raportul de testare a presiunii, certificarea rugozității suprafeței, desenele de instalare etc. În același timp, producătorul trebuie să furnizeze suport pentru documente IQ (confirmare a instalării)/OQ (confirmare a funcționării)/PQ (confirmare a performanței) pentru a îndeplini revizuirea sistemului de management al calității.
Evaluarea rezistenței la coroziune și a duratei de viață
Mediile comune din industria alimentară, cum ar fi produsele lactate, sucul, sosul de soia și alcoolul, au o anumită aciditate și alcalinitate; în industria farmaceutică, cum ar fi etanolul, peroxidul de hidrogen și dezinfectanții acizi, sunt foarte corozivi. Structura supapei trebuie să poată rezista la eroziunea pe termen lung de către agenții de curățare și reactivii chimici, asigurând în același timp durata de viață. Este rec
